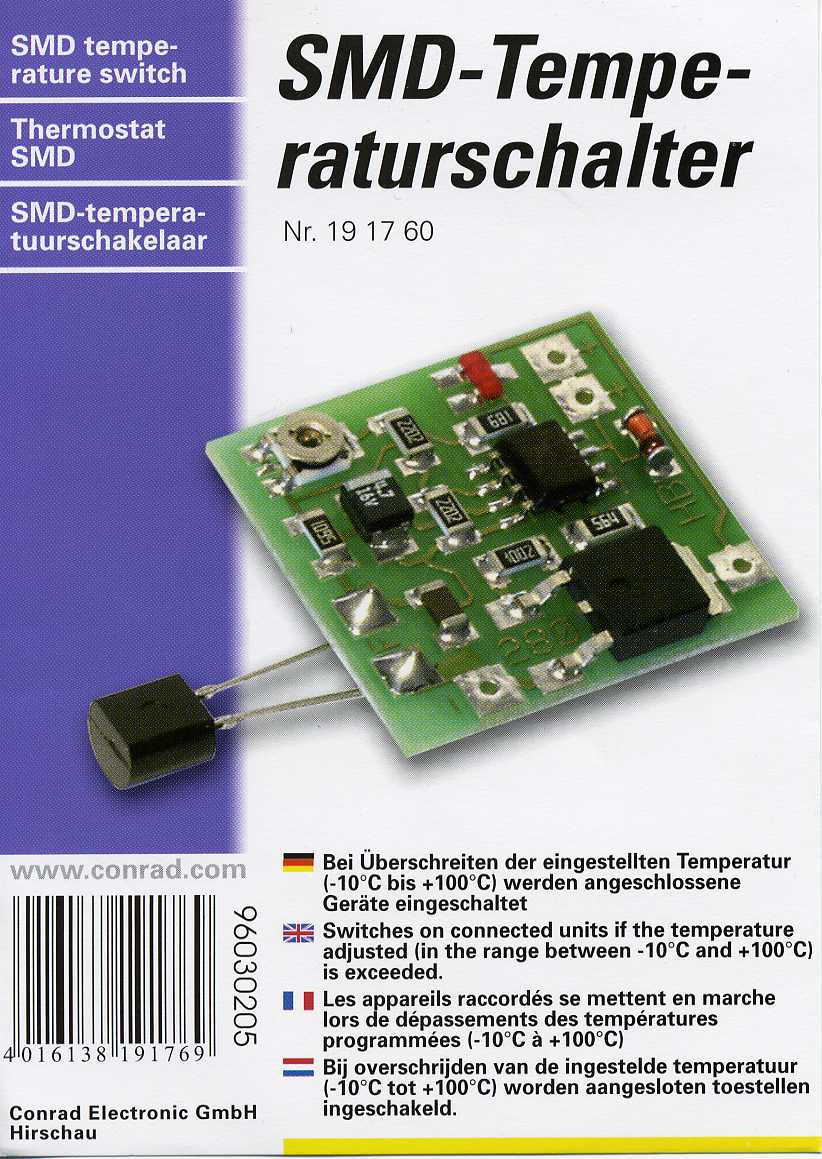

PosiXX Geplaatst: 24 november 2005 Geplaatst: 24 november 2005 Hallo, Ik heb een temperatuurschakeling gekocht (zie bijlage). Alleen dient deze schakeling in elkaar gesoldeerd te worden. Er zitten een hoop SMD componentjes bij enzo, daar heb ik geen kaas van gegeten. Is er iemand in de buurt van Budel (bij eindhoven) die dit voor me in elkaar zou kunnen solderen? Goed voor een kratje bier of flesje wijn:-)
Moderator Matchless Geplaatst: 24 november 2005 Moderator Geplaatst: 24 november 2005 Als Heerlen niet te ver is dan bak ik die wel even voor je..opsturen kan ook. Een smartphone is een hulpmiddel, geen levensstijl Kijk rond IN de wereld in plaats van voorover gebogen NAAR de wereld.
PosiXX Geplaatst: 24 november 2005 Auteur Geplaatst: 24 november 2005 He matchless, je hebt PM <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />
mr|repel Geplaatst: 26 november 2005 Geplaatst: 26 november 2005 Met een fijne bout moet het ook wel lukken , eerst even de eilanden vertinnen , componentje erop houden en dat met de bout even bij verwarmen. Greetz Mr|Repel There are 10 kinds of people in the world Those who understand binairy and those who don't
Albert_H Geplaatst: 26 november 2005 Geplaatst: 26 november 2005 Als je de eilandjes eerst vertint zorg er dan voor dat er heel weinig tin op zit. Als er namelijk op beide eilandjes een bobbeltje tin ligt en je soldeerd een condensator of weerstand aan één kant dan ligt hij scheef omdat de andere kant op dat bobbeltje ligt. Je hebt dan snel de neiging om bij het solderen van de kant op het bobbeltje deze even met de bout naar beneden te drukken, maar daarbij breekt het component echter heel makkelijk omdat de eerst gesoldeerde kant al vast zit en het is maar de vraag of je dat meteen merkt. Daarom is het beter om één eilandje te vertinnen, dan het component te plaatsen en dan de andere kant te solderen. Gebruik een goede bout met kleinde tip en goed harskern soldeer. Veel soldeertin dat tegenwoordig bij productie en reparatie gebruit wordt is fluxarm vanwege milieu/arbo eisen. Als je van dat soldeer hebt is het aan te raden om bij de goede electronica zaak een stift met flux te kopen. Deze ziet eruit als een viltstift maar is gevuld met flux. Als je daarmee vooraf even over de eilandjes strijkt soldeerd het veel makkelijker. Albert_H Nextwave Plus 2500SUC met Canaal Digitaal kaart en penta 1.09, PCTVsat, Skystar 2, Skystar 1 CI, Technotrend V 1.3, DEC3000, 80cm schotel met twin LNB draaibaar op een SM3D12.
gerrit B Geplaatst: 26 november 2005 Geplaatst: 26 november 2005 inderdaad gewoon weinig tin gebruiken want anders krijg je ze er niet goed op. Een handig tip is het gebruik van een postbode elastiek en een schilmesje oid. - bevestig het elastiek om de print zodat deze er goed strak omheen zit. - neem het schilmesje en stop deze onder het elastiek met de stompe kant naar de print toe - plaats dan het SMD onderdeel op de juiste plek en hou het met de rug van het schilmesje en het elastiek op de plaats. dan het soldeeleiland verwarmen en een beetje tin toevoegen. Doe je dat nl. niet dan loop je het risico dat nadat je de soldeerbout hebt weggehaald het smd onderdeeltje nog aan je soldeerpunt hangt. suc6 Gerrit B zondag? nee dan kan ik niet dan ben ik vissen
Gast Geplaatst: 27 november 2005 Geplaatst: 27 november 2005 Jullie houden er vreemde manieren op na, elastiek met een mes, secondenlijm. Doe gewoon zoals elke monteur het doet met een goede pincet.
Jan Ambers Geplaatst: 27 november 2005 Geplaatst: 27 november 2005 Ik soldeer al sinds de opkomst van de SMD die dingen en geen problemen mee! Bij een nieuwe print raad ik het gebruik van een potloodgom aan om even over de eilandjes te vegen, die komen dan mooi zuiver! Nu de print niet meer op de eilandjes met de vingers aanraken! Ik soldeer eerst één kant (eilandje) van een component, neem de komponent met een pincet en plaats die op zijn plaats, dan met de bout het eilandje opwarmen waar de soldeer oplag... en de komponent zit nu mooi vast op zijn plaats... nu de andere kant aanraken met de tip van de bout (waarop een beetje tin ligt)... komponent zit nu mooi op zijn plaats en is aan beide zijden gesoldeerd! Die methode laat toe de komponent mooi te positioneren op zijn plaats, en hem plat tegen de print te solderen! Voor chips hanteer ik de dezelfde methode, maar 2 eilandjes diametraal tegenover elkaar! Positioneer de chip zodat de pootjes op de voorziene eilandjes vallen, en soldeer één voorvertind eilandje aan de poot, nu kan je nog bijpositioneren, en dan het andere vertinde eilandje solderen... Als alle pooten mooi centraal op de eilandjes staan, vertin je de andere diametraal tegenover elkaarstaande vrije poten en daarna de een na de ander... Levert geen probleem op... suc6
Jan Ambers Geplaatst: 28 november 2005 Geplaatst: 28 november 2005 Ik moet straks terug een 0805 component vervangen..., Ik zal solderen als jij hem vasthoudt met je vingers, <img src="/forums/images/graemlins/grin.gif" alt="" /> afgesproken? <img src="/forums/images/graemlins/uitlachen.gif" alt="" />( ik beef soms een beetje)
