Philips projectie voeding defect (FL 1.6)

[rvs4all]

Hoi allen,



Ik heb een Philips projectie tv op de kop getikt die "niks meer doet". Het typenummer is 41ML0955 / 10B. Chassis FL 1.6

Wat ik reeds gedaan heb:

- hoofdzekering opgezocht -> was defect

- gekeken waarom -> spanning komt binnen op print met schakelaar, hierna vertakt naar 2 circuits 1) hoofdprint met voeding en hoogspanning, 2) los printje met trafo

Dit laatste printje heeft een transistor (BU508AF). Deze was defect (sluiting).

- Dit circuit afgekoppeld. Nieuwe zekering geplaatst (en 7Watt weerstand (1.5k)). Stekker er in en tv ging aan. Tenminste, hoogspanning komt op, maar tv geeft error op het display (stand-by + speaker symbool knipperen).

- Nieuwe BU508 gehaald, erin gesoldeerd, circuit aangesloten, gemeten of er geen andere sluitingen zijn. Dit was niet het geval -> tv aan -> tv start op: en BEELD!!

Maar helaas, nu komt het: zolang als de tv aan blijft staan is er niks aan de hand. Op stand-by zetten levert geen problemen op en daarna opstarten gaan ook gewoon goed. Maar zodra je de tv helemaal uitzet (met schakelaar of via stekker), dan brandt de BU508 door. Je kan het duidelijk horen, het gebeurt meteen zodra de spanning eraf gaat, je hoort dan een kleine knal. Ik zal zo even wat foto's maken van de print. Misschien heeft iemand een idee wat er aan de hand is, of waar ik op moet letten?



Alvast bedankt,



Rob.

[JohnnyBee]

2Kvolt condensatoren, zware diode's in de buurt van de BU508 misschien...

Johnny.

[rvs4all]

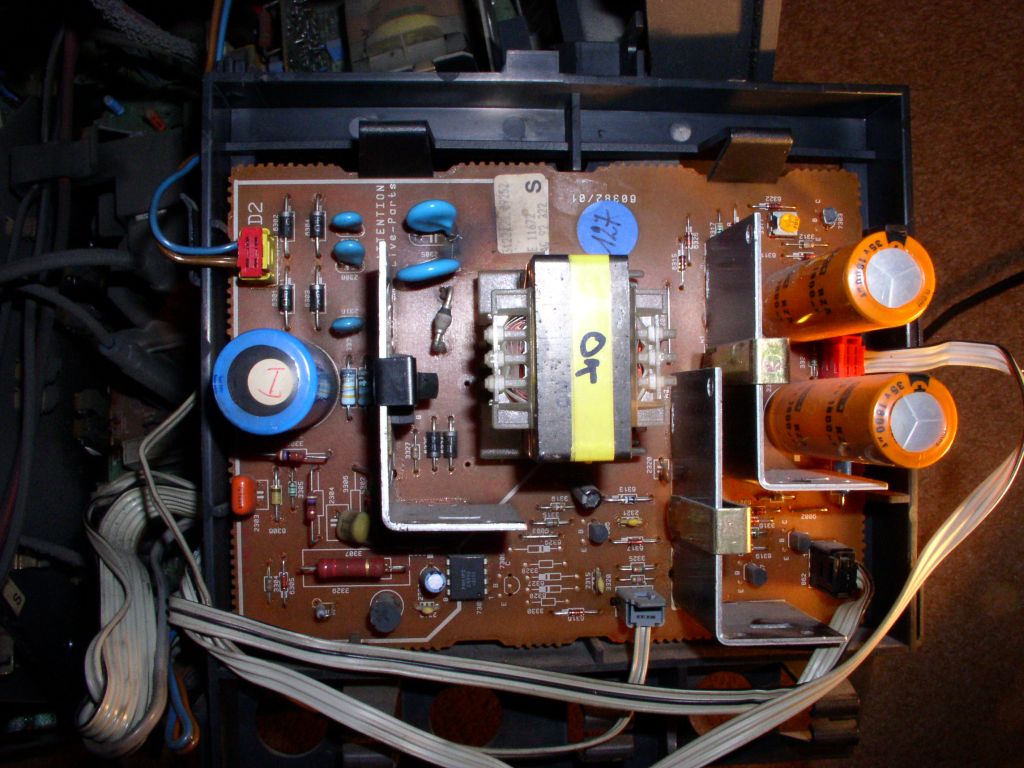

Hier een foto, verkleind naar 1024 x 768



Linksboven komt de 220V~ binnen (bij stekker D2). De BU508 zit tussen de dikke blauwe condensator (links) en de trafo (in het midden) op de koelplaat.

[rvs4all]

Hmmm, ik zie geen foto. Nog maar eens proberen.

[Gast]

Als het een geschakelde voeding is dan kan je beter de gehele voeding vervangen. Anders blijf je daar problemen mee houden. Is ook de beste oplossing in dit geval. Al zijn er waarschijnlijk reparatiesetjes te krijgen voor die voedingen.

[JohnnyBee]

Kontroleer die blauwe schijfcondensatoren eens ( barsten en gaatjes)en die grote diode ernaast, ook de solderingen van die trafo nakijken.

Johnny.

[Gast]

Heb je nagekeken of die blauwe schijfcondensators nog wel goed zijn?

[Gast]

Oh iemand was me al voor <img src="/forums/images/graemlins/laugh.gif" alt="" />

[rvs4all]

Citaat:

2Kvolt condensatoren, zware diode's in de buurt van de BU508 misschien...
Johnny.

En hoe kunnen die de BU508 dan slopen? Er zit wel een dikke diode tussen de collector en de emittor van de BU508, als die nu defect is en ook spanning in sperrichting doorlaat, zou dat dan ervoor kunnen zorgen dat zo'n toch best flinke transistor in 1 keer kapotknalt?

Rob.

[rvs4all]

Citaat:

Als het een geschakelde voeding is dan kan je beter de gehele voeding vervangen. Anders blijf je daar problemen mee houden. Is ook de beste oplossing in dit geval. Al zijn er waarschijnlijk reparatiesetjes te krijgen voor die voedingen.

Je bedoelt die hele print? Ik denk niet dat die nog geleverd worden en nog zo'n tv vinden is best lastig denk ik <img src="/forums/images/graemlins/smile.gif" alt="" />

Rob.

[JohnnyBee]

Bu508 >>> 5A, 1500V, 125W , de schijfcondensatoren zijn niet niks voor niks 2 Kv, doorslag...kortsluiting

[Gast]

Citaat:

Citaat:

2Kvolt condensatoren, zware diode's in de buurt van de BU508 misschien...
Johnny.

En hoe kunnen die de BU508 dan slopen? Er zit wel een dikke diode tussen de collector en de emittor van de BU508, als die nu defect is en ook spanning in sperrichting doorlaat, zou dat dan ervoor kunnen zorgen dat zo'n toch best flinke transistor in 1 keer kapotknalt?

Rob.

Als die condensators sluiting maken dan is die BU508 er gauw geweest. Als je goed kijkt staat ie waarschijnlijk parallel geschakeld over de collector en emmiter, maar weet t niet zeker.

[rvs4all]

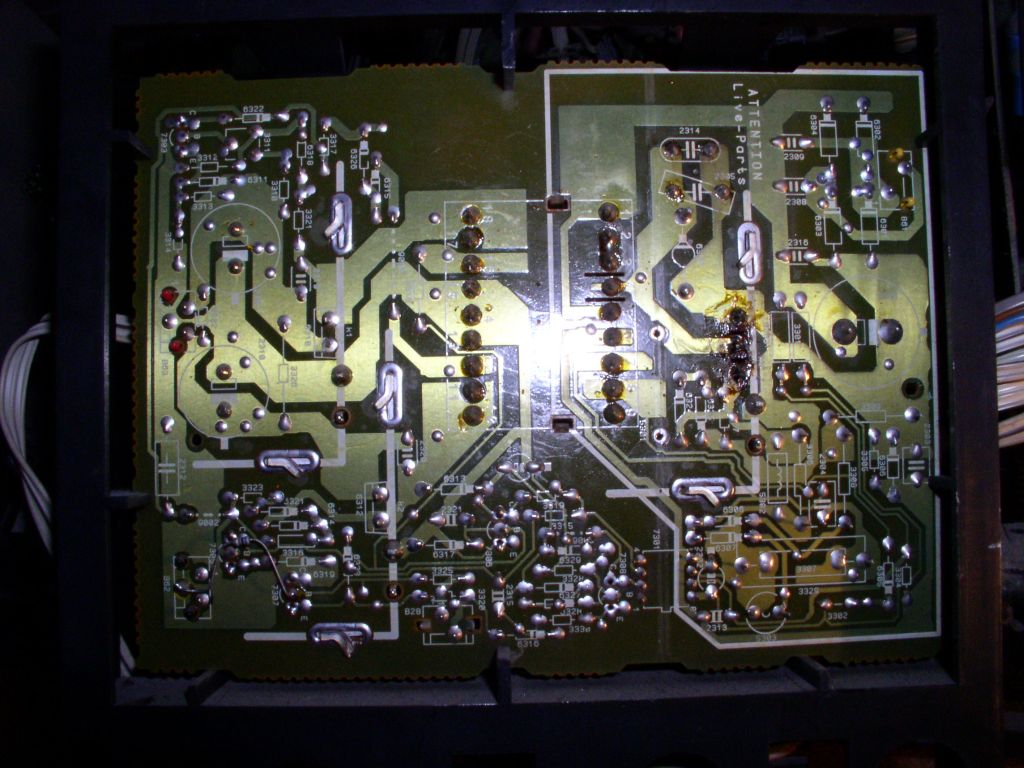

Hier een foto van de onderkant van de print. Waar de BU508 gezeten heeft zijn nu 3 gaatjes te zien, maar dat is nu wel netjes schoongemaakt en een andere BU508 voor in de plaats gekomen. (Die nu wel stuk is, want ik heb de stekker eruit getrokken <img src="/forums/images/graemlins/smile.gif" alt="" /> )

[Gast]

Citaat:

Je bedoelt die hele print? Ik denk niet dat die nog geleverd worden en nog zo'n tv vinden is best lastig denk ik <img src="/forums/images/graemlins/smile.gif" alt="" />

Rob.

In dit geval gaat het inderdaad niet op, ik reageerde toen ik de foto nog niet had gezien. <img src="/forums/images/graemlins/wink.gif" alt="" />

[rvs4all]

Citaat:

Bu508 >>> 5A, 1500V, 125W , de schijfcondensatoren zijn niet niks voor niks 2 Kv, doorslag...kortsluiting

Ja, als ze sluiting maken wel, maar dan zou hij toch meteen bij het aanzetten van de tv al stuk moeten gaan? Of is dat iets te simpel gedacht?

Rob.
