Test van MTI AP82-XT2N twin lnb

[xidex]

Ok bedankt voor de info maar dit was niet mijn bedoeling ik had die jonsa op het dak gezet met de moteck rotor en ik wist dat die moter niet zo goed was voor een 1.20 cm maar hij staat al weer een jaar zonder problemen op het dak. Toen was ik bij mijn broer en die had zo'n Mti highline gekocht en die heb ik later ook aangeschaft maar nu draait de moter voor geen meter meer.



De meeste problemen geeft ie om weer terug te draaien naar de astra satteliet.

Zo'n ander type moter vind ik heel mooi en wil ik ooit nog wel een keer hebben maar ik zou niet weten hoe je zo iets moet installeren en als ik dan zo'n moter wil hebben zou ik graag een 1,80 meter schotel willen dat ik er ook echt op vooruit ga.

[Gast]

Wat kan er een verwarring zijn over een lnb, ik heb Google eens naar het type laten zoeken en ik zie dat hij overal in Duitsland nu te koop is rond de 30 euro.

Op de MTI site zijn de specs te vinden in de PDF en deze hoort bij de Surpreme serie en ze geven hem op als 0.2 db op een Noorse site staat hij als 0.6 db.



De single lnb Highline AP8-T2NRC kost al 35 euro en ja een test zal moeten uitwijzen welke beter presteerd maar ik ben bang dat het dezelfde is waar al plaatjes van op het board staan. <img src="/forums/images/graemlins/wink.gif" alt="" />

[Gast]

Die spec's zeggen helemaal niks. Het gaat erom of een bepaalde LNB in een bepaalde schotel en een ontvanger (!) een goed plaatje tovert op het scherm. Blok vrij. Bijgaand de spec's van een Invacom twin LNB.

"Specifications:

Input frequency

Low Band 10.7 - 11.7 GHz

High Band 11.7 - 12.75 GHz

Output Frequency

Low Band 950 - 1950 MHz

High Band 1100 - 2150 MHz

Noise Figure 0.3dB typ

Gain 50 - 60 dB

Gain Ripple

26MHz bandwidth <+/- 0.5 dB

Low Band <5 dB typ

High Band <5 dB typ

Local Oscillator Frequency

Low 9.75 GHz

High 10.6 GHz

Local Oscillator Phase Noise typ

1kHz -65 dBc/Hz

10kHz -95 dBc/Hz

100kHz -110 dBc/Hz

Local Oscillator Stability

(including Setting, aging and +/-1 MHz typ temp. drift) +/-2 MHz max

Current Consumption 185mA typ

Image Rejection >40 dB

Isolation

Cross polar isolation >20 dB

High to low band isolation >25 dB

Two tone 3rd order intercept point (output) >15 dBm

Output Connector Female f type

Impedance 75 Ohm

Return Loss >10 dB

Operating temperature -40 °C to 70°C

Storage temp range -40 °C to 70°C

Power Supply 13 - 17v "

[Gast]

@Jani 1



Het topic gaat over de "Test van MTI AP82-XT2N twin lnb".



Wat de specs van een Invacom hier moeten begrijp ik niet?? <img src="/forums/images/graemlins/confused.gif" alt="" />

Als je die wil testen moet je een topic openen.

[W3ird_N3rd]

Citaat:

Leg me dat eens uit W3ird-N3rd

Ik heb niets meer toe te voegen aan het antwoord van sattaz <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />.

Citaat:

Is ook geen vergelijk een 0,6 en een 0,2 LNB.

Ruisgetallen zeggen niets. Maar als het een ander type is kunnen de prestaties verschillen.

[Gast]

Exact aart44 daar gaat het over. Ik lees de laatste tijd meer over specs van ander MTI-producten dan over de High Gain versie in vergelijking tot.... (staat er overigens ook in mijn eerdere bericht).

[Gast]

Citaat:

Waar in Zweden hebben ze dit getest? Deze transponder geeft bij mij met een 1 meterschotel en Invacom twin nooit problemen. Met de ALPS's BSNE twin wel blokken. Bijlage is footprint van deze transponder.

@Jani 1,

Naar de footprint te oordelen is het waarschijnlijk getest
in Midden-Zweden of in Noord-Zweden.


Met vriendelijke groeten <img src="/forums/images/graemlins/wink.gif" alt="" />

sattaz

[Coszmo]

Nog even voor aart44



Op het plaatje staat een blauwe LNB ......die van mij is wit.

Er zijn inderdaad blauwe bleu line LNB's . Die zijn al wat ouder

en hebben inderdaad een ruisgetal van 0,6 Db.

Verder ga ik er niet over discussieëren . Hij bevalt me goed en hij is beter dan mijn Invacom en daar gaat het mij om.



<img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

De Blue Line is blauw dan moet er iets anders aan de hand zijn of een verkeerde verpakking dan zou er iets in het verkeerde doosje terecht gekomen zijn.

Dan denk ik haast dat je de High Line AK54-XT2N hebt en die is een stuk duurder die zit op 60-70 euro.

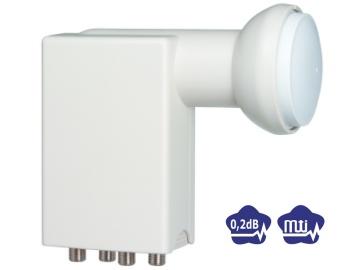

Hier het plaatje <img src="/forums/images/graemlins/wink.gif" alt="" />



[Gast]

Als ik dit zo lees allemaal, moest ik die dingen maar eens gaan importeren.

Leuke entree zo..

[Gast]

Citaat:

De Blue Line is blauw dan moet er iets anders aan de hand zijn of een verkeerde verpakking dan zou er iets in het verkeerde doosje terecht gekomen zijn.
Dan denk ik haast dat je de High Line AK54-XT2N hebt en die is een stuk duurder die zit op 60-70 euro.
Hier het plaatje <img src="/forums/images/graemlins/wink.gif" alt="" />

Ik denk dat aart44 op het goede spoor zit.
Een MTI Blue Line die wit is en beter presteert dan een Invacom
zou heel goed in werkelijkheid een MTI Highline LNB kunnen zijn.

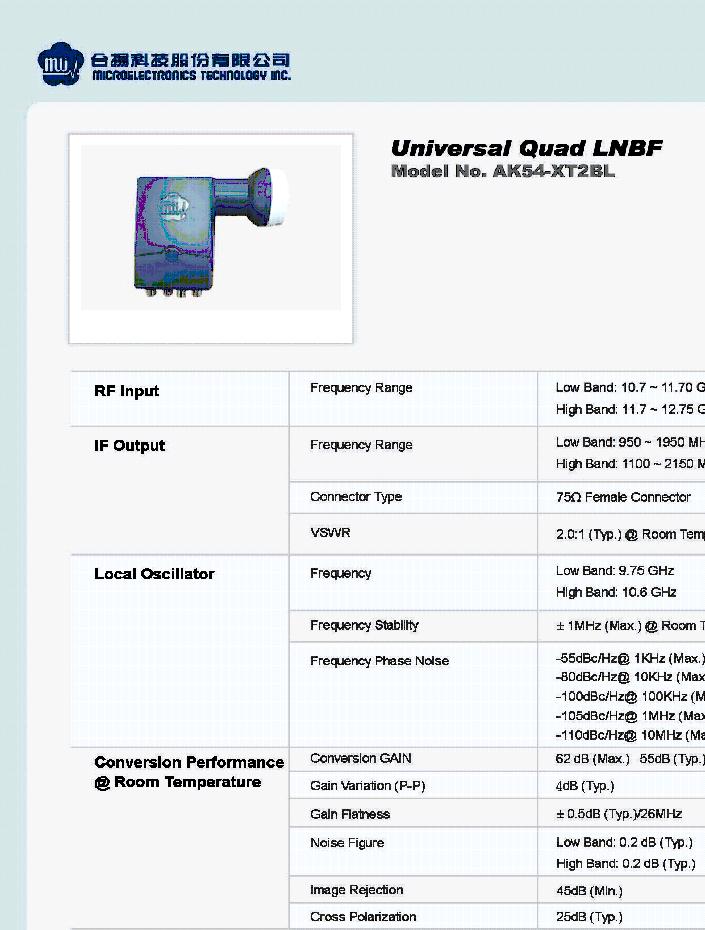

Zie de bijlage en het onderstaande plaatje van de MTI Blue Line AK54-XT2BL.





Met vriendelijke groeten <img src="/forums/images/graemlins/wink.gif" alt="" />

sattaz

1444788-MTI-AK54-XT2BL-e_pro_tb01185520780.pdf

[Gast]

Ter aanvulling: MTI heeft drie series LNB's. Universal, supreme en high line. De oude blue line bestaat niet meer.

Binnen deze lines is de AP8 (singles) AP82 voor twins en AP84 voor quatro. AK is quad. Twin AP82 Uni is T2F, Supr. is T2FBL en High Line is XT2N (High line geen quatro AP84.. maar alleen AK54 XT2N quad, Single is AP8 T2NRC). De LNB's met achtervoegsel XT2N hebben beide een afwijkende LNB-kop. Verwarrend al deze typenummers.

[Coszmo]

Jullie brengen mij nu toch aan het twijfelen .

Ik heb hier voor me de doos, een blauw met grijze , en daar staat toch duidelijk op AK54-XT2BL. Als ik naar buiten kijk naar mijn schotel zie ik een witte

LNB en niet een blauwe .Precies zo als op het fototjes van Sattaz en Aart44. Ik kan het niet 123 controleren want de schotel staat op het dak maar er begint nu toch een flauw vermoeden bij me op te komen dat de leverancier me een highline heeft gestuurd i.p.v. een Bleuline. En dat voor 40 Euro.

Alleen maar goed toch. Echter de doos waar de Bleuline op staat geeft toch een quad lnb met een ruisgetal van 0,2 Db weer en niet 0,6 Db.





<img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Het "leuke" is dat die LNC´s van een toeter zijn voorzien die kennelijk op iedere schotel van toepassing zijn.

Ben ik blij dat ik nog van de oude leerschool ben waarbij je een feedhoorn en een schotel moest aanpassen..

O,2 dB wel of niet..frommel het maar in het triaxje en gaan met die banaan.

[Gast]

Is het ding echt wit of een beetje grijzig. De toeter van de LNB moet er exact uitzien als die op het plaatje van aart44.

Niet zoals in de bijlage bij mijn posting dat is een AK54-XT2.
