Gezocht schakeling RGB -> YUV

[Gast]

Ik ben sinds enkele weken in het gelukkige bezit van een projector. De DVD is aangesloten via DVI-D, dus geen enkele klacht over de beeldkwaliteit <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />.



Echter, mijn Xtreme kan alleen SCART-RGB of composiet video produceren. De kwaliteit van composiet is te slecht voor weegave op 2m10 breed en voor scart RGB heb ik geen aansluiting <img src="/forums/images/graemlins/biggthumpdown.gif" alt="" /> (Alleen VGA. Ik heb al een beetje ziten pielen met een schakelingetje om de sync uit het composiet te spiltsen en naar TTL niveau te brengen, maar krijg het niet voor elkaar).



Nou heb ik begrepen dat het converteren van RGB naar YUV (component) en omgekeerd redelijk eenvoudig is en door een paar opampjes kan worden uitgevoerd. Bij het zoeken op het web kom ik alleen schakelingetjes tegen die van component naar RGB gaan. Commercieel is er wel e.e.a. te koop, maar ik vind mijn Xtreme geen extra €129 meer waard. Buiten dat, het zelf experimenteren is ook wel aardig.



Mijn vraag <img src="/forums/images/graemlins/loep.gif" alt="" /> . Heeft iemand een schemaatje van een RGB naar component converter?.



Gr,

Erik Cheizoo

[Oldereast]

Je hebt niet zoveel aan component op de Xtreme omdat deze geen progressive scan heeft.

[Gast]

Sjaak: De DVD speler kan geen inkomende signalen verwerken, dus dit lijkt me geen optie.



Oldereast: Ik ben niet op zoek naar progressive scan. COmponent kan naar mijn beste weten ook interlaced zijn.



Wat ik probeer te bereiken is een betere koppeling tussen mijn Xtreme en de Beamer (dus geen composiet video).



Beamer ingangen:

Composiet video, s-video, YUV (component), DVI-D, RGBHV



Xtreme sat receiver uitgangen:

Composiet video, RGB (geen RGBHV)



NB: De DVD speler is via DVI-D aangesloten, waauw(!) wat een beeld...



Lezend op het Internet bergijp ik dat het omzetten van RGB naar component en vice versa relatief eenvoudig zou moeten zijn. Ik heb een schema gevonden van YUV naar RGB waarin een paar opampjes werden gebruikt, maar ik wil het omgekeerde (RGB -> YUV) !



Tevens kan ik component kabels (10m) relatief goedkoop fabriceren d.m.v. 75 ohm coax. VGA input (RGBHV) zou een optie kunnen zijn, maar een kwaliteits VGA kabel van 10 meter kost behoorlijk veel duiten.



[color:"red"]Wie o wie kan me aan een schema helpen?

[/color]



Met vriendelijke groet,

Erik

[wammeswaggel]

Hier misschien:

http://www.keohi.com/keohihdtv/interfaces/diytranscoder_johrhees.html

[Gast]

De schakeling van YUV-RGB kun je de omgekeerde wel uit afleiden.



De sync signalen (HV) zitten op GREEN normaal bij RGB. Dat kan wel een probleem opleveren.



Ik zou toch proberen om de sync signalen eruit te plukken, moet toch iets voor te vinden zijn.



Qua kabel, gebruik gewoon 75 ohms COAX voor de kleurlijnen (voor de eventuele sync kun je met minder toe). Dat geeft kwaliteit waar de duurste VGA kabel niet aan kan tippen. Gebruiken we hier in een auditorium ook om de VGA van de laptop naar de 20m verderop gehangen beamer te krijgen.

[Gast]

De oplossing is eenvoudig:



Je Xtreme heeft RGB uit. Hier op zit geen sync. Ook niet op groen.

Commerciele apparatuur kan daar niets mee beginnen.

Je beamer heeft RGBHV in. Je kunt dus het RGB van je Xtreme op de RGB ingangen van je beamer aan sluiten.

Hier ontbreekt dan nog H & V, de Horizontale en Vertikale synchronisatíe. Die moet je afleiden uit het composite video van je Xtreme.

Je neemt hiervoor een eenvoudige sync-scheider in de vorm van een IC: LM1881N. Met weinig externe componenten kun je hiermee het CCVS (Composite Video) in composite sync of...H & V scheiden.

Ik heb hetzelfde probleem ook zo opgelost op mijn BARCO klasse 1 monitor. Die heeft ook externe sync nodig bij gebruik van RGB uit mijn Humax 5400 ontvanger.



Hier de schakeling en de gegevens van de LM1881N.

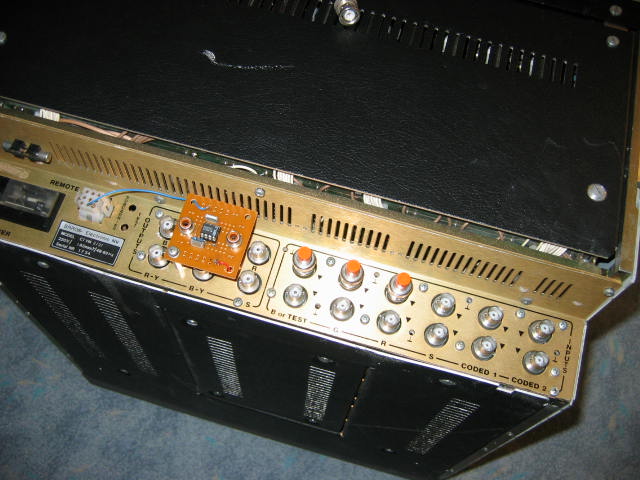

En hier nog een foto van de schakeling zoals ik hem achterop mijn monitor heb gebouwd:













[Gast]

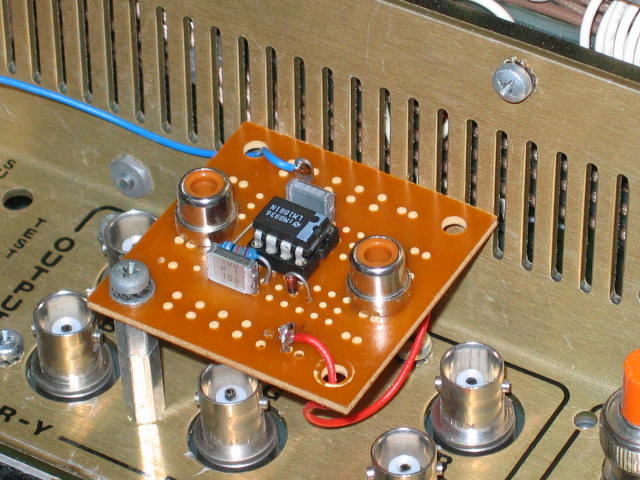

Nog een foto van dichtbij:
