Snuffer Geplaatst: 13 januari 2006 Geplaatst: 13 januari 2006 IK heb hier een Polarisator van philips met een bijbehorende LNB. Daar wil ik wat mee gan spelen maar nu vraag ik mij af de 5 volt = en - zijn geen probleem maar die puls wat is dat voor een puls kan ik die zelf maken ??? word de + gewoon gestuurd door deze puls zodat als ik alleen de spanning erop zet de pol. al draaid alleen niet af te stellen is wie weet daar iets meer van? <img src="/forums/images/graemlins/kweetniet.gif" alt="" /> TBS IPTV FEEDS NETWERK MAKEN .
Gast Geplaatst: 13 januari 2006 Geplaatst: 13 januari 2006 Ik weet daar alles van. Ik heb een pulsgever gebouwd met een 555 timer en ook een met een 74121 one-shot multivibrator om zo´n polarizer te laten draaien. Ik geloof dat ik er een tijd geleden al eens wat over geschreven heb. Ga even zoeken.

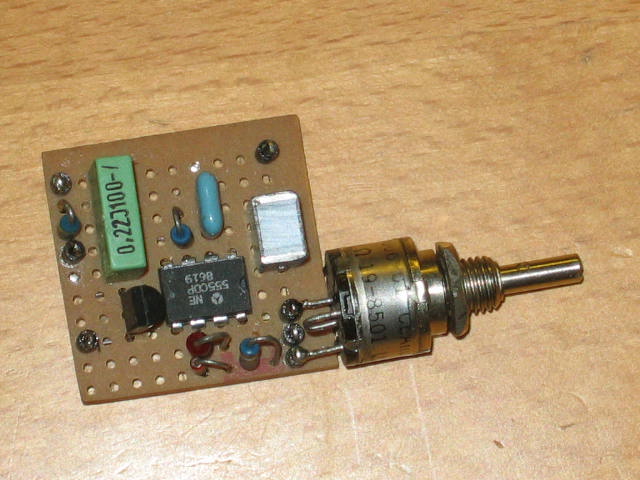

Gast Geplaatst: 13 januari 2006 Geplaatst: 13 januari 2006 Ik vind het niet meer. Dus hier opnieuw: In die polarizer zit een servo. Dat is een klein motortje dat een asje proportioneel doet draaien afhankelijk van de breedte van een toegevoerde puls. Op de as van de servo is de eigenlijke ontvangstantenne in de vorm van een klein haakje aangebracht dat tussen H en V ontvangst moet kunnen draaien. Door de puls in breedte te varieren van 1ms tot 2 ms, kun je de as van de servo en dus de antenne met ca. 90° draaien. 1 ms is 0°, en 2 ms komt overeen met 90° of omgekeerd. natuurlijk heb je een wat groter bereik nodig. Ik koos voor 0,8 tot 2,2 ms wat een bereik geeft van ca. 120°. Ik heb, toen ik mijn eigen satelliet ontvanger bouwde een NE555 timer IC gebruikt en later een schakeling met een 74121 IC. Het geheel werkt op 5 volt. Hier een foto van de opgebouwde schakeling. Als je het schema wilt hebben dan laat het maar weten, dan plaats ik dat wel hier.

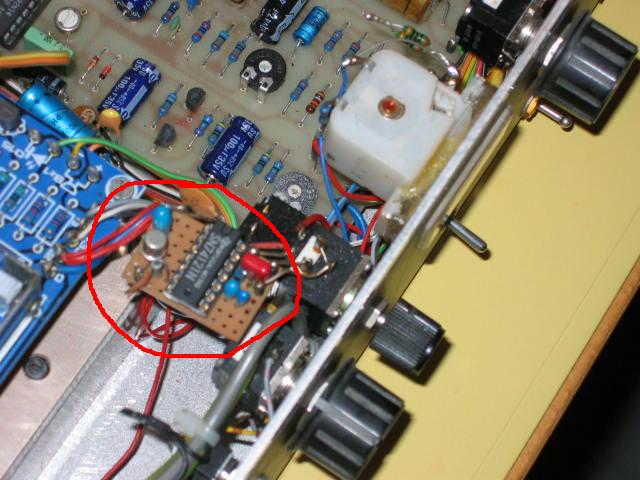

Gast Geplaatst: 13 januari 2006 Geplaatst: 13 januari 2006 Een hier de pulsgenerator met een SN74121 one shot multivibrator in mijn eerste zelfgemaakte satelliet ontvanger. Moet in 1986-1987 geweest zijn. <img src="/forums/images/graemlins/grin.gif" alt="" /> <img src="/forums/images/graemlins/grin.gif" alt="" /> Staat nu in het svetik-TV museum..
Snuffer Geplaatst: 13 januari 2006 Auteur Geplaatst: 13 januari 2006 Svetik Als je dat schema nog ergens hebt zou dat toppie zijn het wiel opnieuw uitvinden is niet slim toch?? Ja ik wil eens kijken met name op 8 West om de Pol. dat iets uit het hor of verticale vlak te halen hierdoor zou het signaal iets beter zijn. neem ik voor 8 en 20 W. 1 schotel die ik daarmee uitrust. Thanks TBS IPTV FEEDS NETWERK MAKEN .
Gast Geplaatst: 13 januari 2006 Geplaatst: 13 januari 2006 Ja was uit Elektuur. Best wel een moeilijk projekt. Zijn heel wat uren in gaan zitten. Maar het resultaat was een prima ontvanger. Heel veel van geleerd. Hij doet het nog steeds trouwens. Er was nog geen Astra. En Hotbird heette ECS 1F1. Daar zat bijvoorbeeld Teleclub en Filmnet op. En MTV en CNN zaten op Intelsat VF11 op 27,5° oost. Daar zat ik dan te klungelen met mijn met veel geld gekochte schotel en mijn eerste LNC van DM 400,00 Ik had geen idee waar die satellieten stonden en mijn buren vonden het allemaal maar geheimzinnig.
swartbroek Geplaatst: 13 januari 2006 Geplaatst: 13 januari 2006 Citaat: Svetik Als je dat schema nog ergens hebt zou dat toppie zijn het wiel opnieuw uitvinden is niet slim toch?? Ja ik wil eens kijken met name op 8 West om de Pol. dat iets uit het hor of verticale vlak te halen hierdoor zou het signaal iets beter zijn. neem ik voor 8 en 20 W. 1 schotel die ik daarmee uitrust. Thanks Of gebruik dit schema zie bijlage. <img src="/forums/images/graemlins/biggthumpup.gif" alt="" />1063424-Servopulser.zip DB 7000 met Moteck SG 2100 / gregorian schotel 90 cm draaibaar.

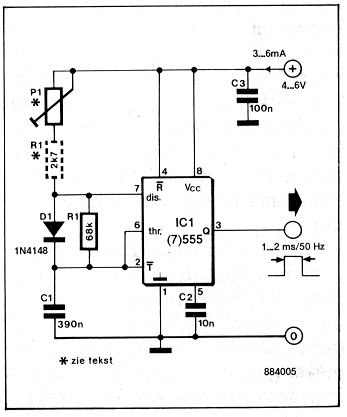

swartbroek Geplaatst: 13 januari 2006 Geplaatst: 13 januari 2006 Alvast het schema. <img src="/forums/images/graemlins/biggthumpup.gif" alt="" /> DB 7000 met Moteck SG 2100 / gregorian schotel 90 cm draaibaar.
Snuffer Geplaatst: 14 januari 2006 Auteur Geplaatst: 14 januari 2006 Thanks heren hier kan ik wel wat mee. Trouwens werd die ontvanger uit electuur ook niet gebruikt door sommige van die SHF freaks?? Als HF boer heb ik ze zelf nooit gebruikt LOL 73e de PA1ZX TBS IPTV FEEDS NETWERK MAKEN .

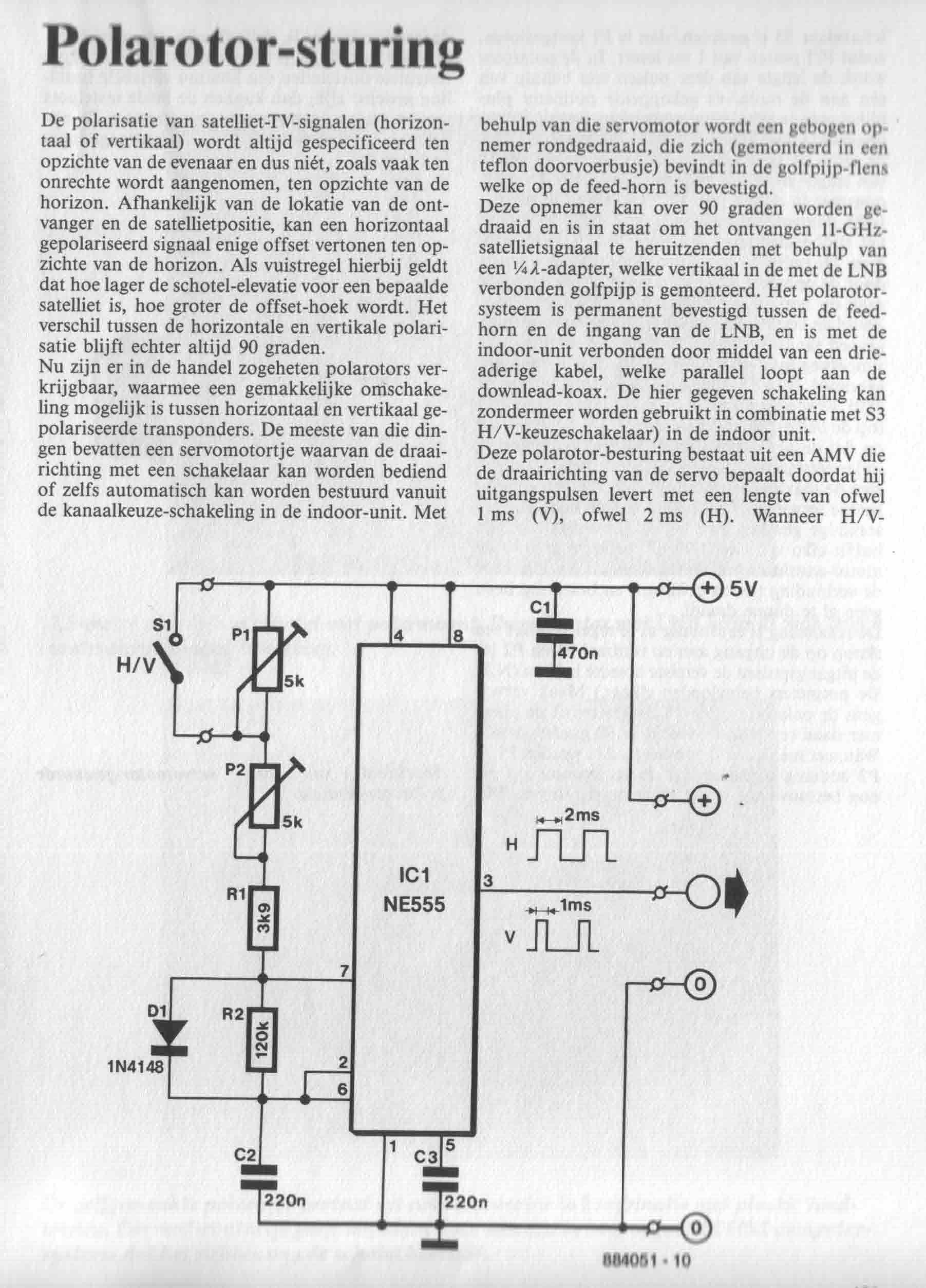

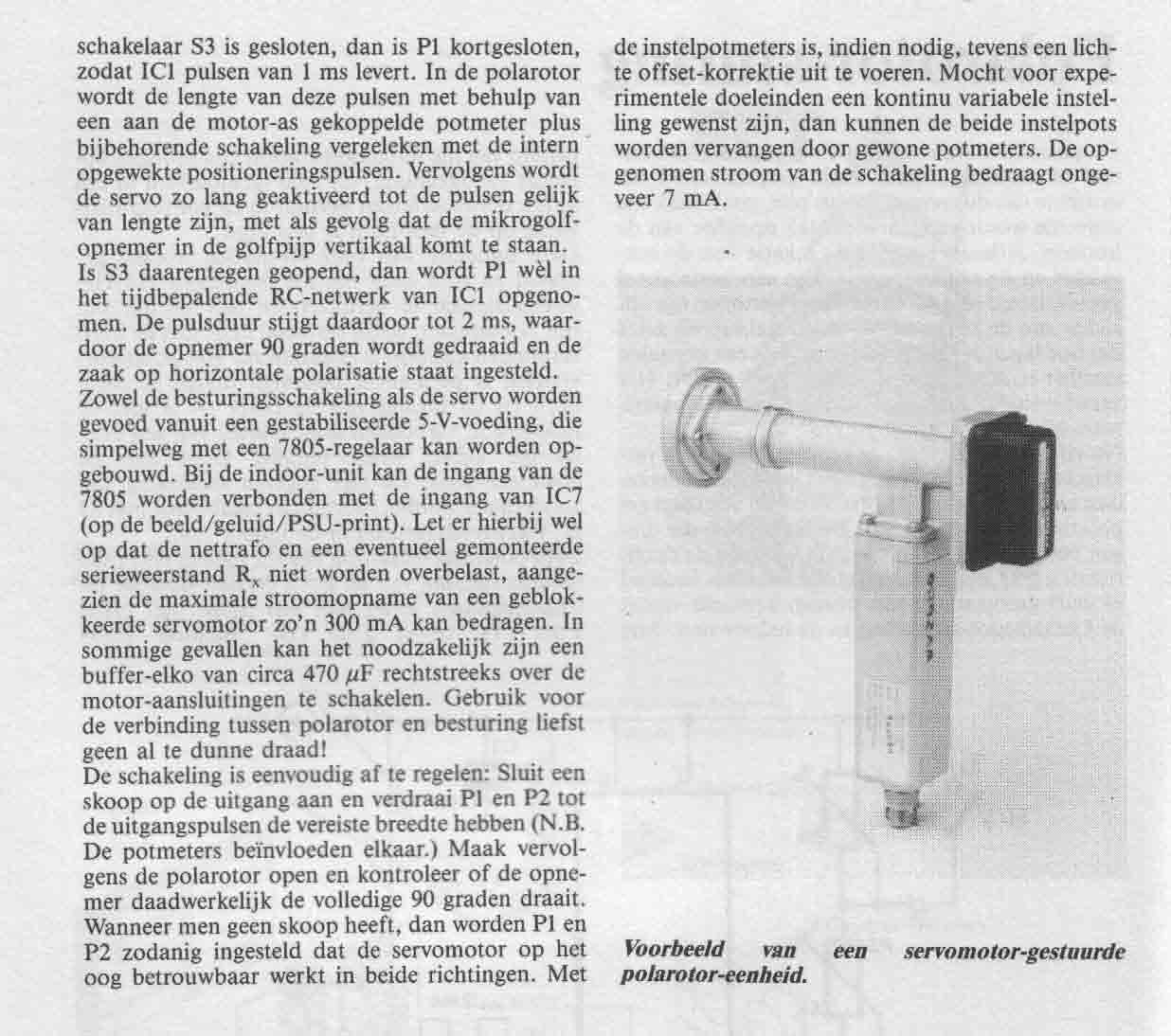

Gast Geplaatst: 15 januari 2006 Geplaatst: 15 januari 2006 Ik heb de komplete beschrijving even gescanned. Deze schakeling is lijkt me iets beter omdat je met een schakelaar van H naar V kan schakelen met een fijninstelling. In de bijlage deel 1
Snuffer Geplaatst: 15 januari 2006 Auteur Geplaatst: 15 januari 2006 Ok onderdelen in huis nu heb ik die 555 maar zit er geen inkeping aan de bovenkand. Wel een glad rondje linksboven dit zal wel 1 zijn denk ik loopt het als volgt: 1 ---- 5 2 -0-- 6 3 ---- 7 4 ---- 8 Deze 0 is het gladde rondje op de boven kant dus van boven gezien? Ik heb geen boek waar het in staat krijg je als HF boer he <img src="/forums/images/graemlins/anoniem.gif" alt="" /> TBS IPTV FEEDS NETWERK MAKEN .
Big fellow Geplaatst: 15 januari 2006 Geplaatst: 15 januari 2006 Is het SMD spul? Zo jah, dan kan je de kant van de "1" herkennen aan een afgeschuind zijkantje. Anders is het 99.9% van de keren als volgt. Houd het IC vast zodanig dat je de tekst kan lezen, dan zit de 1 pin linksonderin. Big fellow “Success is not final, failure is not fatal: it is the courage to continue that counts.” ~ Winston Churchill
Snuffer Geplaatst: 15 januari 2006 Auteur Geplaatst: 15 januari 2006 Heb ik hem goed thanks TBS IPTV FEEDS NETWERK MAKEN .
Gast Geplaatst: 15 januari 2006 Geplaatst: 15 januari 2006 Als je naar mijn printje kijkt dan zie je misschien dat ik er nog een spanningsregelaar (7805) op gezet heb. Dan kun je er ook 12 volt op aansluiten. Verder zou ik even met een scoop kijken of je een puls op pin 3, de uitgang van je 555 hebt. Anders mol je je polarizer als je pech hebt.
