polarmount eigenbouw

[Gast]

Hallo schotelfreaks



Ik ben voor een tijd terug in bezit gekomen van een 3.20 mtr (noname)alu schotel

deze was alleen voor een vaste opstelling geschikt dat heb ik inmiddels veranderd

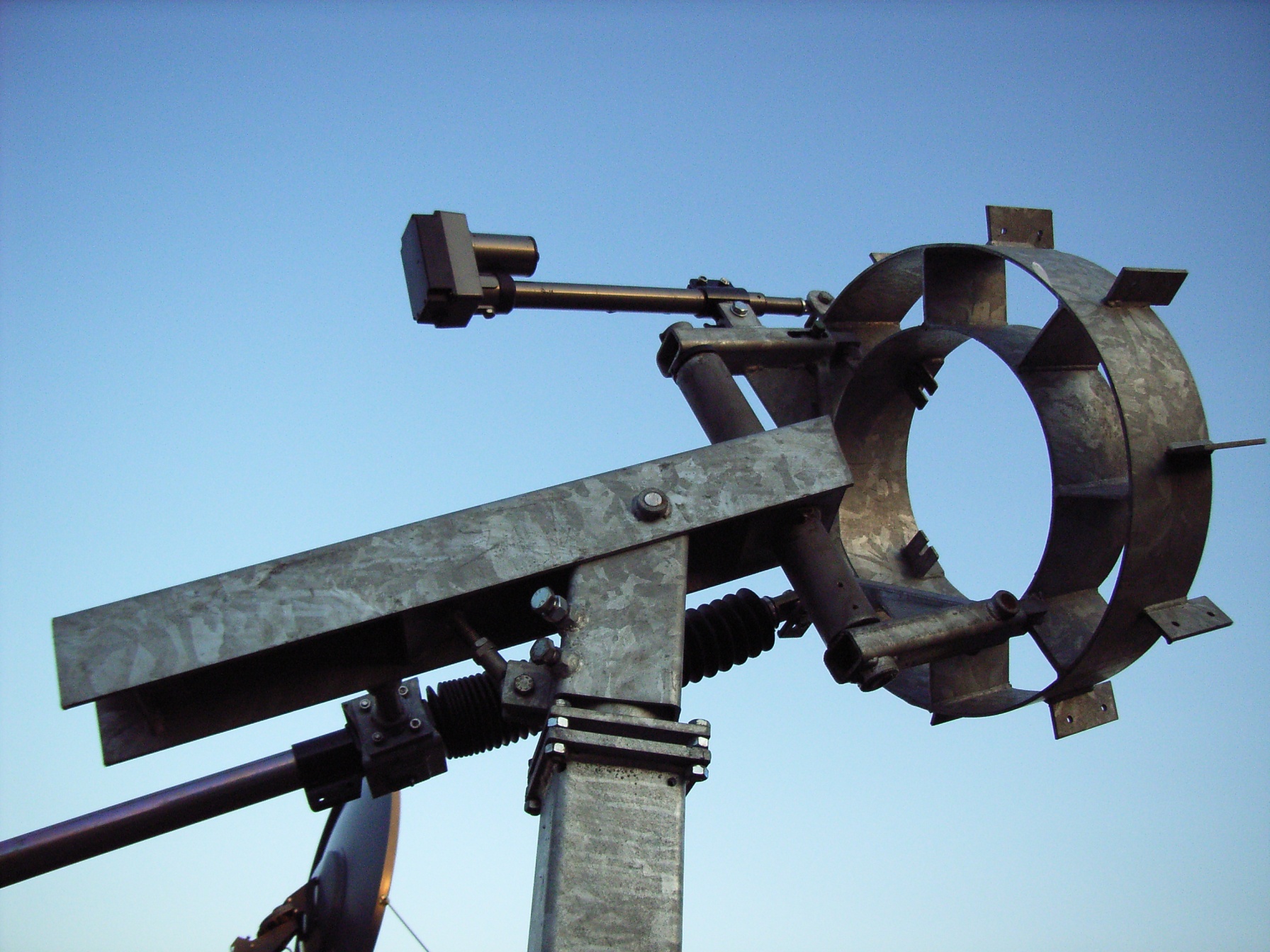

door zelf een draaibare polarmount te bouwen (zie foto) is hier iemand die hier

ook ervaring mee heeft of nog tips heeft met name draaibaar ? zoals deze er nu uitziet is het oosten ruim haalbaar en het westen ook .



mvg dischdriver

[Gast]

Stoer, en nog allemaal netjes gegalviniseerd.

Zwak punt lijkt mij het draaipunt van de as, maar het is zo niet goed te zien hoe je dat hebt gemaakt.

[Gast]

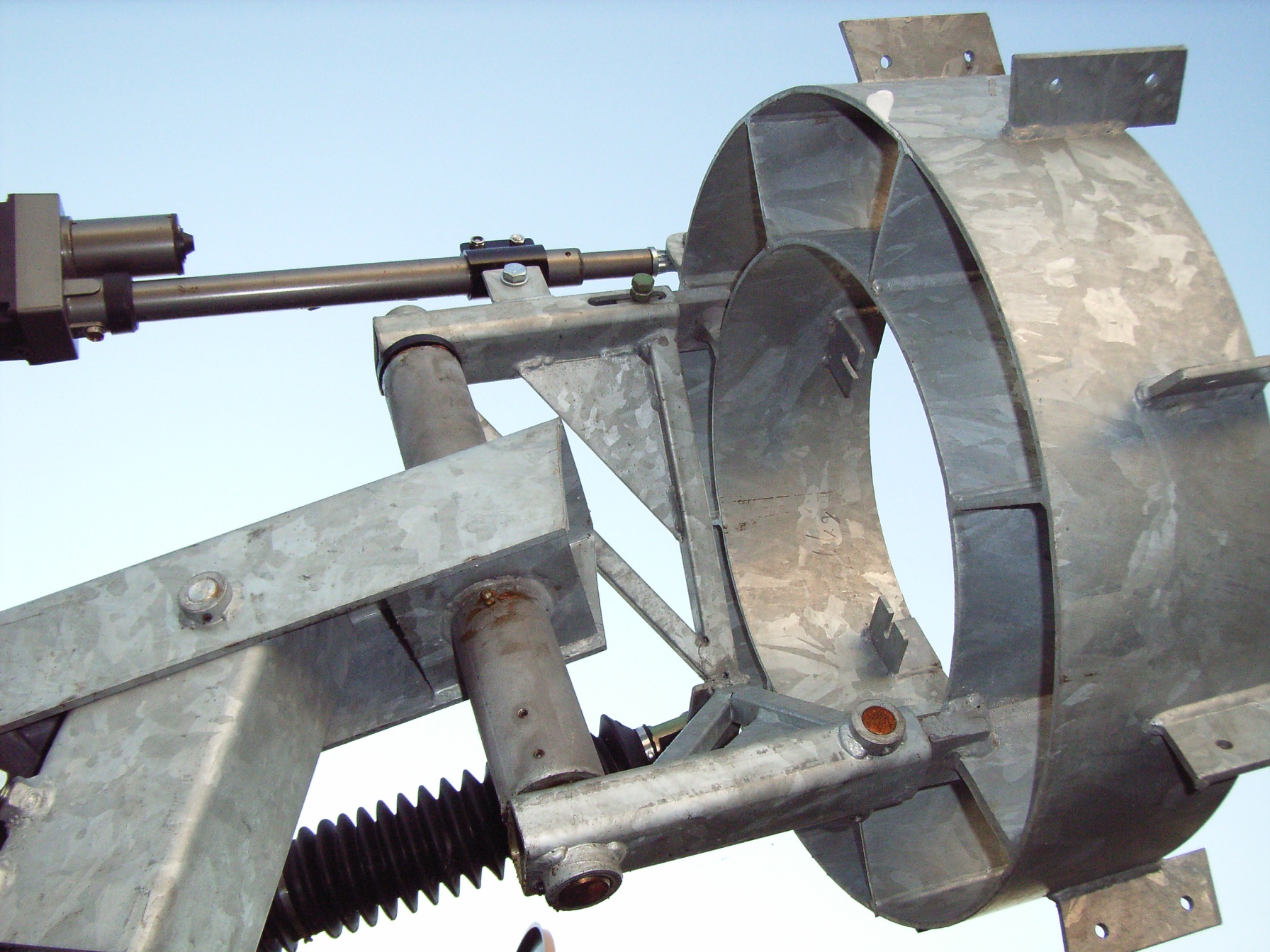

De as is van 30 mm geslepen staal boven in kogelgelagerd en onderin met bronzen

bussen en met vet afgevuld om vocht buiten de deur te houden.





mvg dishdriver

[Gast]

Dit is een stuk duidelijker.

Ik was al bang dat hij alleen boven in het u profiel vast zat, maar je hebt er nog een extra stuk tussen gelast.

Mooie construktie <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Ik ben benieuwd wat voor signaal deze schotel bij je gaat opleveren.Ziet er degelijk uit <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Citaat:

Ik ben benieuwd wat voor signaal deze schotel bij je gaat opleveren.Ziet er degelijk uit <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

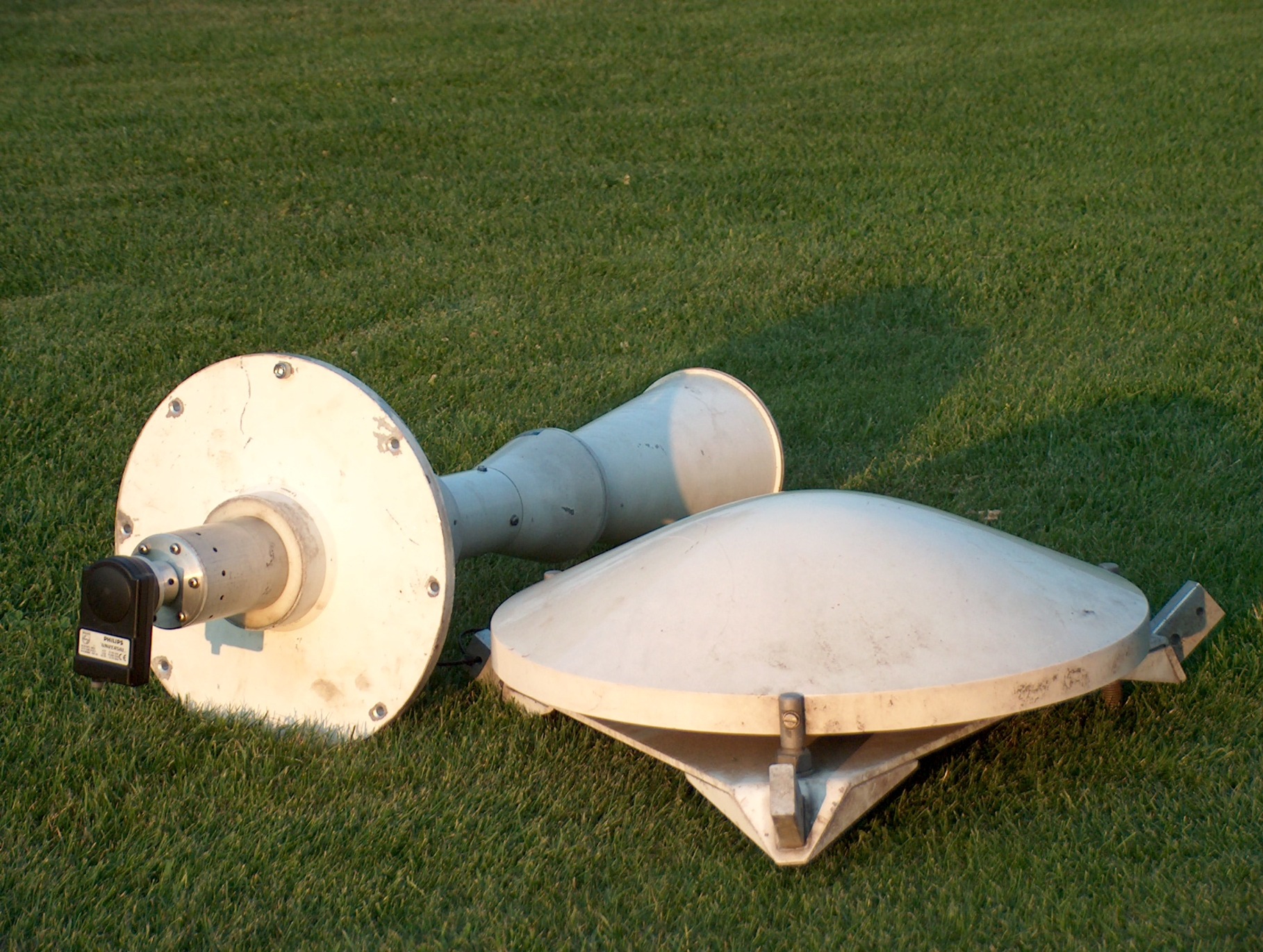

Het is de bedoeling dat deze feedhorn met reflector erin wordt gemaakt dit is
voor mij ook nog een vraag of deze combinatie uberhaupt werkt
feedhorn en reflector horen bij elkaar die komen uit een 5 mtr schotel.
zie bijlage
de schotel zelf heb ik een paar maanden opgesteld gehad met een KU&C band lnb
en dat werkte prima.

mvg dischdriver

[Gast]

Dat wordt super nauwkeurig afstellen geblazen.

Dan stelt het afregelen van een diseqc schoteltje helemaal niks voor.

[Gast]

Citaat:

Dat wordt super nauwkeurig afstellen geblazen.
Dan stelt het afregelen van een diseqc schoteltje helemaal niks voor.

Ik heb een hulpje en die heet RO.VE.R- SAT (model) LM4- SAT en zijn grotere broer woont een 3 km verder op <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />


mvg dischdriver

[Satlook]

De naam " dischdriver "is hier wel op zijn plaats denk ik <img src="/forums/images/graemlins/biggthumpup.gif" alt="" />



Kan je deze al? Ook een grote

[Gast]

moet dat bout en moertje de schotel op een hoek van 52 graden houden van achteren ???



lijkt mij nogal zwak punt. heb je verder de windbelasting een beetje doorgerekend ??



3.20 is niet niets, ook al staat hij op de grond of bijna erboven , denk niet dat is hem op dak zet <img src="/forums/images/graemlins/loldev.gif" alt="" />



verder moeten ook die twee bouten de stelling van het ware zuiden vasthouden. ik zou als ik deze gevonden heb. het ware zuiden gewoon bout en moer geheel doorboren en vastzetten. vergis je niet in de windkracht

[Gast]

Citaat:

moet dat bout en moertje de schotel op een hoek van 52 graden houden van achteren ???

lijkt mij nogal zwak punt. heb je verder de windbelasting een beetje doorgerekend ??



verder moeten ook die twee bouten de stelling van het ware zuiden vasthouden. ik zou als ik deze gevonden heb. het ware zuiden gewoon bout en moer geheel doorboren en vastzetten. vergis je niet in de windkracht

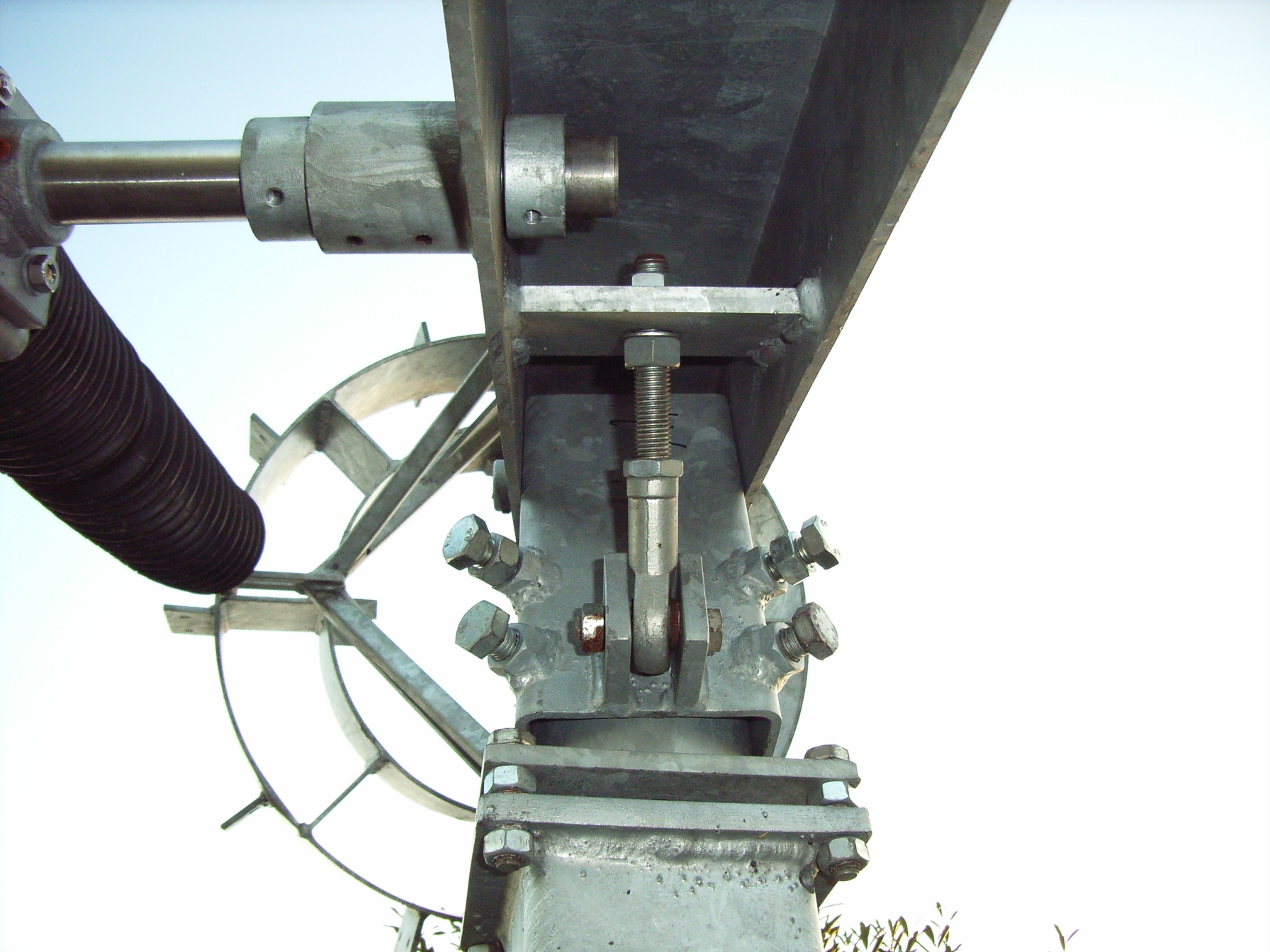

Dat boutje en moertje is M 16 oftewel sleutel 24 past er op, lijkt me sterk genoeg.
En die 2 bouten voor het ware zuiden, dat zijn er 4 (zie bijlage) ook M 16

De windbelasting, de mast is 2.30 hoog van kokerprofiel vierkant 120 mm
wanddikte 5 mm en van achteren geschoord de voetplaat van de mast is 18 mm dik
en is verankerd met 4 M 20 draadstangen van een halve meter aan een stalenframe
van 80 cm in het vierkant in de beton.
De betonvoet is totaal 1.60 mtr diep 1.00 mtr in het vierkant en de bovenste deel 1.80 mtr in het vierkant en 20 cm dik
De mast + polarmount wegen bij elkaar zo ongeveer 90 kilo
en het matriaal dat ik daarvoor heb gebruikt is 6,8,10,12 mm dik, ik dacht dat dit wel een stootje kon hebben. (foto van de totale mast komt nog)


mvr dischdriver

[wammeswaggel]

Machtig mooie constructie!

Ik ben jaloers(maar niet afgunstig).

[Gast]

Citaat:

Machtig mooie constructie!
Ik ben jaloers(maar niet afgunstig).

@wammeswaggel,

Leg eens uit <img src="/forums/images/graemlins/confused.gif" alt="" />
Volgens Van Dale is jaloers en afgunstig hetzelfde <img src="/forums/images/graemlins/grin.gif" alt="" />

ja·loers (bn.)
1 een ander iets benijdend => afgunstig, ijverzuchtig, na-ijverig <img src="/forums/images/graemlins/lezen.gif" alt="" />

@dischdriver,

Ik ben wel heel benieuwd naar de foto van de schotel
als hij klaar is en nog meer naar de ontvangstresultaten <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />


Met vriendelijke groeten <img src="/forums/images/graemlins/wink.gif" alt="" />

sattaz

[Gast]

@ sattaz



Ik ben wel heel benieuwd naar de foto van de schotel

als hij klaar is en nog meer naar de ontvangstresultaten <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

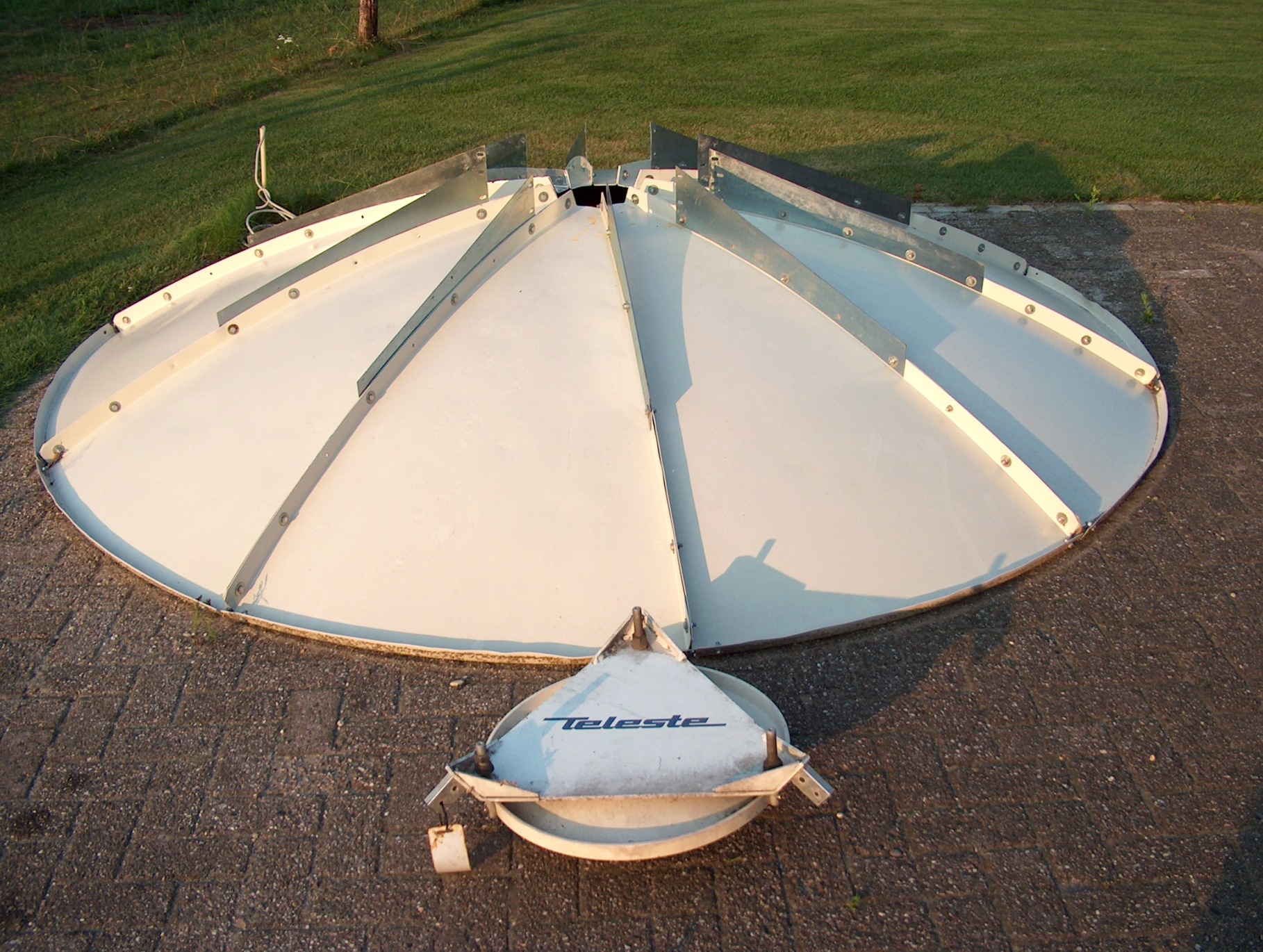

Hier de foto (zie bijlage)



De schotel ligt nu in de schuur in onderdelen om gerestaureerd te worden

daar zitten kleine deukjes in die wil ik eruit hebben om het oppervlak zo glad

mogelijk te krijgen (en dat valt niet mee)

ik heb nu een mal waar een element in past om het oppervlak glad te krijgen

dan de feedstangen nog maken voor de reflector en de schotel nog een fris kleurtje geven en dan hoop ik te kunnen beginnen met opbouwen.





mvg dischdriver

[Gast]

@dischdriver,



Mooie foto <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

Helaas de achterkant zodat de kleine deukjes

niet zo goed te zien zijn.



Succes met het 'uitdeuken' <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />





Met vriendelijke groeten <img src="/forums/images/graemlins/wink.gif" alt="" />



sattaz
