Verwarmingsvraagje over convectors

[Con]

Citaat:

De volgende stap wordt......(?)

Als de luchtstroom 60 graden is dan zit het wel goed met de
doorstroming van de convector zelf.

Ik blijf geintresseerd in de plattegrond van de huiskamer
met daarin aangegeven de vide. In combinatie met het detail
(foto) die ik eerder aangaf.

Met die gegevens kan ik meer zeggen over een eventule oplossing.
Nu vind ik dat nog te gevaarlijk, ik ken de situatie nauwelijks
en het kan niet zo zijn als ik een definitieve oplossing geef,
dat dat dan geen effect heeft. Maar mijn gedachten gaan uit om
de convector aan de NIET-vide zijde de vergroten.
Voor mij is het bij de vide zinloos, maar nogmaals, dit is geheel
afhankelijk van de exakte situatie.
Maak desnoods 2 foto's, één vanaf de achterkant van de kamer naar
voren en uiteraard eentje andersom. Dan teken ik het wel uit en al
conformerend krijg ik dan de kamer in beeld.

Ik doe een voorzet . . . .


Is de vorm goed? Geef dan iedere letter een lengte op.

HG CC

[pa3fat]

Con,



Je bent de L (3200=lengte richting woonkamer) x2500 (breedte van het huis) van de woonkamer vergeten.



A: 6800

B: 2300

C: 10360-3300-2780 Hierop dit in het midden de theromostaat. Achter deze muur zit de hal.

D: 2500 net als L

E: 2780

F: 6300

G: 10360

alles in mm



Voor de goede orde als je je plaatje 180 gr om zijn as draait dan ziet het er van bovenuit precies zoals het is. Maar dat maakt voor de berekening niet uit.

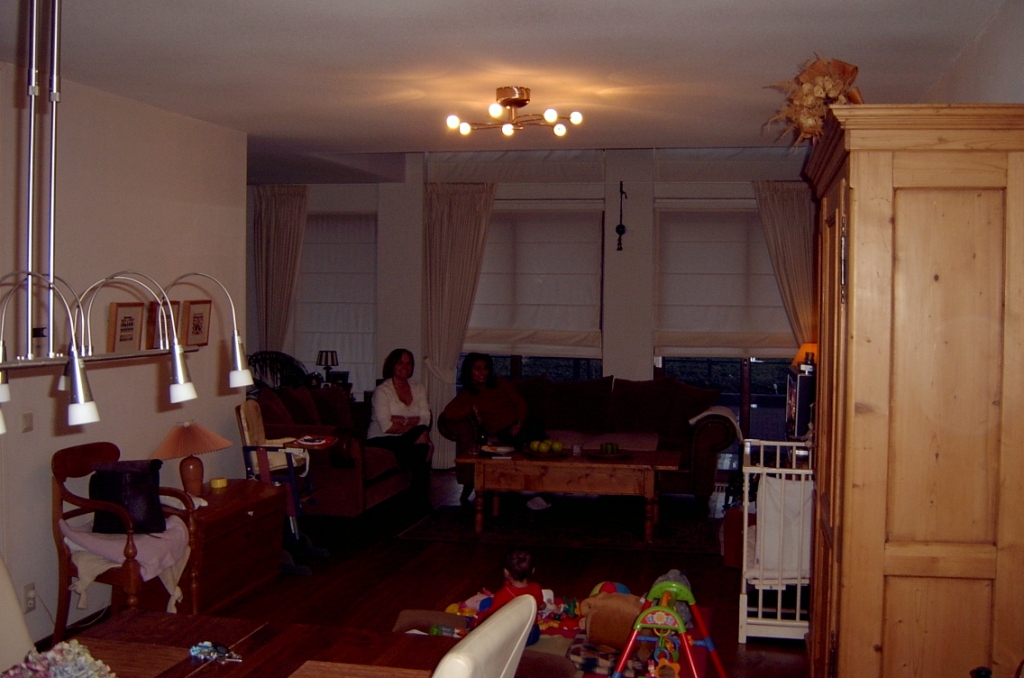

Eerste van de 2 foto's bijgevoegd

[pa3fat]

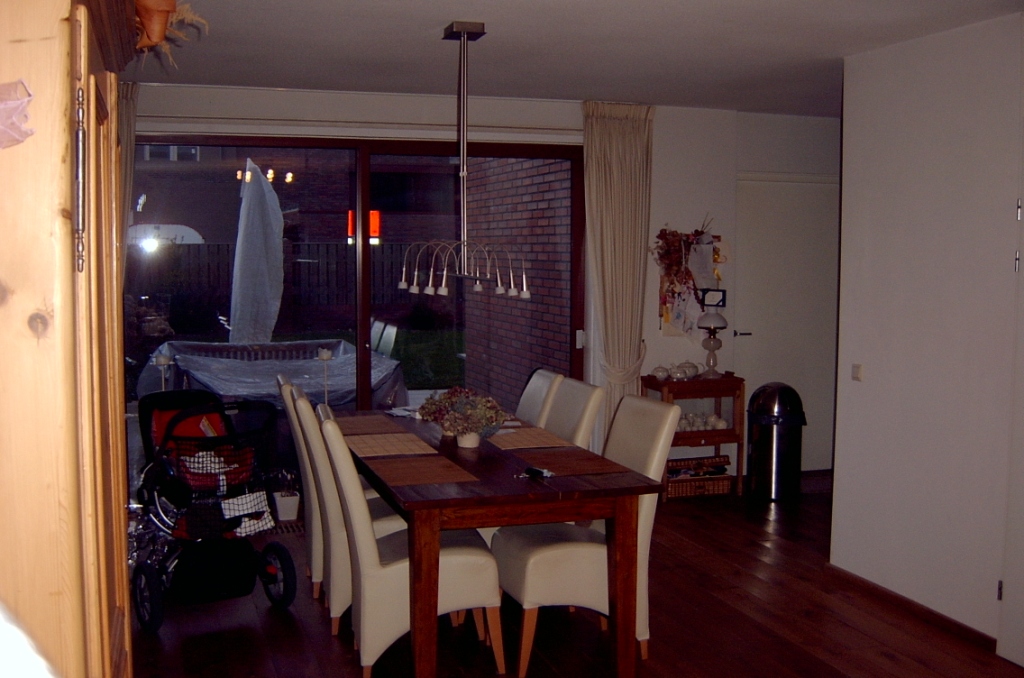

En de foto naar de achterkant (rechts dus het gat met de keuken)



De afstand van de hoek van de put (jouw cirkel in de bijlage) tot de muur is 15 cm.



[Con]

Er zijn 2 assen



Zeg het maar.







HG CC

[pa3fat]

Rechtse tekening. Nu het plaatje symetrisch maken door aan de kant bij de Video de kamer een L vorm te geven. Dus de L en de keuken (iets andere lengte maten) liggen aan dezelfde kant van de kamer.



ok?

[Con]

Is dit het.







HG CC

[pa3fat]

Con,



Bijna, ik heb een tikfoutje gemaakt voor a, moet 6300 zijn.

De vide zit alleen in de breedte maat van de kamer, dus niet in de L. De lengte van de L is niet 2300 maar 3300.

[Con]

Ik denk da ik enigzinds vaderlijk moet toespreken.



Foei, jongen, een bank boven een convectorput!!

Bijna om te janken.



Even terug naar af, en ook kort door de bocht;

- convectorputten zijn er om glaspartijen te ontzien

- vloerverwarming is om 100% indelingsvrijheid te hebben



Zijn hier misschien 2 zaken door elkaar gehaald?



Maar nu weer terug naar af. Bevestig even of de schets klopt,

dan praten we weer serieus verder.





HG CC



O, ja, willen anderen gematigd commentaar leveren op de foto's.

Anders voel ik me weer verplicht om iedereen antwoord te geven.

En mijn inspiratie raakt een keer op.

[pa3fat]

Con,



Precies zoals de werkelijkheid.



De bank staat niet boven de convector hij staat er voor, dus de lucht kan er gewoon uit, recht naar boven !

[Con]

Oké.



Maar aan de kant van de vide vind ik een verloren zaak, ik leg uit.

Dat de lucht als een speer de vide induikt hoeft inmiddels geen uitleg meer.

Maar de toevoer van lucht, de stromingen zoals ik eerder heb aangegeven

in de doorsnedes, ligt duidelijk op een hellend vlak.

De bank, relatief laag op de grond, zal een vrije stroming (als die er al is

in verband met de vide) naar de convector toe (stroming van de lucht die

weer opgewarmd dient te worden) nauwelijks toelaten. Alles wat kan tegen zitten

voor die convector zit gewoon tegen. Stop daar geen energie en geld in.



Aan de keukenzijde is er nog hoop. Hoop omdat daar ook een soort Murphy is.

Het is een open keuken. Daar moet volgens het bouwbesluit 150m3 per uur lucht

worden afgezogen. Deze lucht komt eigenlijk alleen maar uit de woonkamer.

Nu geldt dat lucht die aangezogen wordt nauwelijks snelheid heeft. Maar

de stromingen zijn daarom wel ontoerekeningsvatbaar.



Ik schrijf dit omdat luchtstromingen van een convectorput uiterst fragiele

stromingen zijn met weinig "ballen". Anders gezegd, die stromingen berusten

op natuurlijke effecten. Effecten die veroorzaakt worden door zwaartekracht-

verschillen van 2 luchtstromingen met 2 verschillende temparaturen.



Tot zover iets theorie.



Die fragiel stromingen zijn erg snel te verstoren middels obsakels,

onderdrukken in de ruimte, een beroerde aanstroom van "koude" lucht enz.



Daarom is vooraf niet geheel te voorspellen at de afzuig in de keuken voor een

effect heeft ten opzichte van de convector.



TOCH

Omdat de keuken niet de gehele dag op volle capaciteit draait zal de invloed

hiervaan daarom afnemen. Dus stel ik voor om de capaciteit te vergroten van

de convector bij de keuken en NIET bij de vide. Dat laatste is in mijn

beleving echt zinloos geweld.



Ik zal een inschatting maken van de galspartijen en vervolgens een

warmteverliesberekening maken (weliswaar uiteraard globaal, te weinig

goede parameters) maar dan kun je vooraf inschatten wat voor een effect

die vergroting zou kunnen geven.



Maar daar moet ik nog wel wat gegevens hebben, het volgende;

- de muur tegenover de gang is dat een buitengevel of een muur aangrenzend

aan de buren?

- wat is de borstweringhoogte (hoogte onderkant glas tot de vloer)

- is de vide boven gesloten middels een deur?

- zijn de wanden van de keuken en vide buitengevels of wanden van de buren?

- jouw woning is 4 jaar oud, dus de fysische eigenschappen bepaal ik

aan de hand van de (bouwbesluit)eisen van 2002.



HG CC

[pa3fat]

De muur van de gang (de hal) is de buitenmuur. De lengte van de kamer grenst aan de buren (blok van 2)



Borstweringshoogte: 2,27m



Vide is afgeloten met een deur, en die houden we zo veel mogelijk dicht, alleen om werkkamer in of uit te gaan.



Wanden van de keuken aan de achterkant is daar een bijkeuken, daar is het niet zo warm als in de woonruimte aangezien daar ook een deur in zit naar de garage. De muur in de lengterichting is de buitenmuur en de andere muur grenst aan de hal.



Vide buitengevels dubbelglas, rest grenst aan buren of aan slaapkamer.

[Con]

wat is de borstweringhoogte (hoogte [color:"red"]onderkant[/color] glas tot de vloer)



HG CC



Ik denk dat ik vanavond nog de transmissie maak.

"Moet" nu eerst even tv kijken.



HG CC

[pa3fat]

schuifpui dus geen hoogte lijkt me.

[Con]

Die snap ik, een schuipui heeft ook geen borstwering.

Het gaat om de glaspartij achter de bank.



Tevens hierbij de maatvoering en opstelling van de convectoren.

Het griezelige hierbij is, indien hetgeen getekend klopt,

dat de convectoren niet de glaspartijen dekken. Dit is in de basis

een stille wet waar niet vanaf mag worden geweken. Koudeval raakt volstrekt

in strijd met het tegengaan van de koudeval bij raamopstelling.



Maar even dus ter conformatie opdat ik weet op het goede spoor te zitten.







HG CC

[pa3fat]

idem, echter daar is de schuifpui verdeeld in 2 kleinere schuipuien met daartussen een muur van zo'n 30cm. ok?
