Bluesky Plasma TV defect

[Gast]

Als ik dat zo zie op de foto's zien die elko's er inderdaad niet zo fris meer uit.



Gr Ronald

[percies]

niets mis mee, met al die elko's. controleer de Vs/Va/-va spanningen eens. (180 70, -70 volt) afhankelijk van je scherm

[MehmetArslan]

Citaat:

niets mis mee, met al die elko's. controleer de Vs/Va/-va spanningen eens. (180 70, -70 volt) afhankelijk van je scherm

Va moet zijn 65V
VS moet zijn 189V
Sturing moet zijn 5.2VDC

Bij de eerste klik na het aanzetten komt de stuurspanning 5.2VDC
Als ik meet op VA of VS wilt de meettoestel net uitslaan dan komt de tweede klik en alles valt weg zelfs de 5.2VDC naar de andere printen gaat.
En groen ledje op voedingsprint knippert 6x

Vervolgens alle connectors waar VA/VS op stond eruit getrokken en opnieuw gestart >>> Hetzelfde geen VS of VA

Ps Va/Vs is gemeten tegenover GND op wisselspanning

Satwolf

[percies]

Ps Va/Vs is gemeten tegenover GND op wisselspanning







Deze spanningen zijn dus gelijk en niet wissel !

[Gast]

Satwolf,



Na enig speurwerk op internet kwam ik het volgende tegen.



klik hier



Ik denk dat het geen LG toestel is maar een Tatung. (nooit van gehoord!)



Helaas is er verder niets van te vinden. Mogelijk kan je bij Tatung uk nog informatie krijgen.



Digiflip

[Steve]

ik denk dat jou X board defect is

[MehmetArslan]

@FransB



Op gelijkspanning heb ik ook niets effe stuurspanning van 5.2V en dan niets meer.



@Steve



Wat is in hemelsnaam de X-board.Kan je mij dat ding aanduiden op de foto?



Het is waarschijnlijk niet aan mij besteed om eraan te beginnen , of wat denken jullie specialisten erover?

Zal het iets meer zijn als een elco defect. <img src="/forums/images/graemlins/biggthumpdown.gif" alt="" />



Satwolf

[Gast]

Condensatoren zien er goed uit. Eventueel uitsoldere en na meten.

Controleer in ieder geval de voeding. Deze heeft vaak een uitgang met spanningen gelabeld. Deze zijn na te meten met een goede DMM. Begin bij het begin, klinkt als voeding probleem.

[MehmetArslan]

Hoi hoi hoi

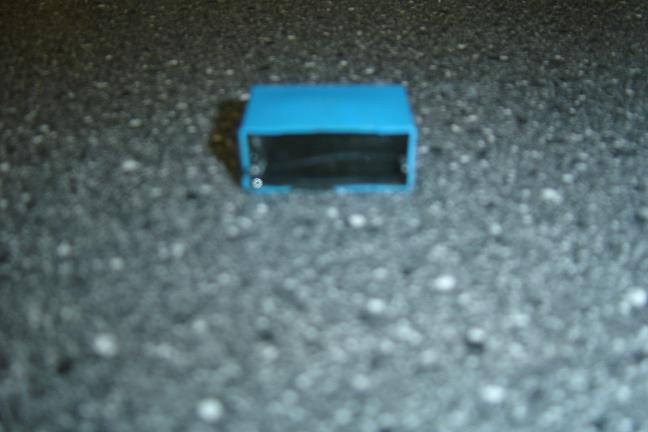

Gelukt deze werkt weer goed.C19 >>>1 uf 630VDC in het VS circuit doorgeslgen.

In de bijlage is de barst aan de onderkant te zien.



Bedankt iedereen.

Satwolf

[arnoldl]

gefeliciteerd ,



lucky shot?? of heb je alles losgetrokken??



grtx, arnold

[MehmetArslan]

Nadat ik had gemeten dat VA voor enkele sec. kwam en VS niet heb ik alle capacitors in de VS kring eruit gehaald en nagemeten.



Satwolf
