Wavefrontier T90 mist onderdeel?

[Gast]

Hi,



Ik heb gisteren een Wavefrontier T90 gekocht en heb e.e.a. vandaag in elkaar gezet volgens de bijgeleverde handleiding. Alles zit nu in elkaar, maar ik ben me aan het voorbereiden om e.e.a. te gaan ophangen en uitregelen.

Vreemd genoeg zie ik bij alle foto's van Wavefrontiers hier op het forum achter op de schotel een mechanisme waarmee je makkelijk de angle kan afstellen en zien op welke angle je afgesteld hebt. Mijn T90 (welke origineel in verpakking zat) heeft wel een soort schroef waarmee ik de angle instellen kan, maar niet zo'n schijf waarop je kunt zien wat de angle is.



Heeft iemand anders ook zo'n pakket gehad en zo ja, hoe heeft men het instellen van de angle dan gedaan?



Nico

[Tomd]

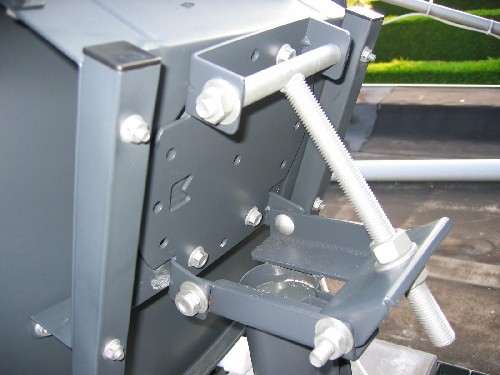

Hoi....dit is wat ik heb als achterkant.....lijkt het erop..???

[Gast]

Ja, dat is precies wat ik heb!. Hoe heb je je angle hiermee ingesteld of zie ik iets over het hoofd? Zijn er handige tools te krijgen bij een bouwmarkt ofzo?



Nico

[Gast]

Mooi he onze zoekfunktie <img src="/forums/images/graemlins/tongue.gif" alt="" /> KLIK



Op zich heb je dit ook niet echt nodig hoor.

Een beetje zoeken en met je signaalmeter de boel afstellen.

Als ie eenmaal staat dan heb je het nooit meer nodig.

[Gast]

Hi Alan,



Die thread had ik ook gelezen, maar aangezien ik (nog) geen held ben met het afstellen van een schotel kan ik alle mogelijke tools gebruiken. Enfin, ik ga even naar de bouwmarkt om te kijken of ik zo'n gradenmetertje kan vinden en een kompasje <img src="/forums/images/graemlins/smile.gif" alt="" />

Wellicht wordt het dan wat makkelijker om te doen.



Nico

[Gast]

Hmm,



Geen gradentooltje te vinden! Ik ben bij twee bouwmarkten geweest.



Hoe kan ik nu e.e.a. het beste aanpakken? Gewoon handmatig tot ik de juiste satelliet gevonden heb? Andere suggesties?

[Gast]

Kantoorartikelenzaak kan je ook wel een gradenboog vinden. Of een winkel waar ze middelbare school-artikelen verkopen. Warenhuizen hebben dat wel.



Of je neemt een rekenmachine en een papiertje. Tegen de onderrand zet je 10 centimeter af vanaf de hoek. Wil je een hoek van 22 graden uittekenen, dan bereken je de tangens van 22 - dat is 0.404. Die vermenigvuldig je met de 10 cm en dat geeft 4.04 cm. Die zet je af aan de zijkant van het papier. Een lijn van het punt onder, 10 cm uit de hoek, naar het punt opzij, 4.04 cm uit dezelfde hoek, heeft een hoek van 22 graden met de onderkant van het papier.



De tangens-functie zit natuurlijk op je rekenmachine.

[Stijnvogel]

Hallo Hairball.



Je hebt een nieuwe versie van de T90 gekregen. Daarop zit geen schaal voor elevatie. Ik had het zelfde probleem en heb het handmatig gedaan. Ik neem aan dat je inmiddels met de zoekfunctie gevonden hebt dat er een XL sheet bestaat (de Holles sheet) waarin je kunt invoeren welke satellieten je wilt ontvangen en waar je woont----> de sheet rekent dan alle instellingen voor je uit. Stel die zaken vast in en ga daarna met een sat ontvanger naast je T90 met een steeksleutel o.i.d de elevatie instellen. Is een kwestie van geduld maar is wel te doen. Kijk goed op de satellieten die je wilt ontvangen of je de lage zijband goed kunt ontvangen. Dan weet je zeker dat het zaakje goed staat.



Veel succes, <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />



Stijnie.

[Gast]

Hi Allemaal,



bedankt voor de reacties.



Het spreadsheet van Holles heb ik inderdaad gevonden (in alle eerlijkheid had ik een oude versie, maar Holles zelf heeft me geholpen met de nieuwe).

Daar is alles dus nu goed ingevuld en kan ik de skew alvast op de schotel aanpassen.



Ik zal even kijken of ik nog een apparaatje ga proberen te bemachtigen voor de elevatie of dat ik het zelf probeer.



Zijn er nog mensen in de regio Den Haag die me eventueel zouden willen helpen als het me niet lukt? Tegen betaling van drank en voedsel natuurlijk <img src="/forums/images/graemlins/angel.gif" alt="" />



Nico

[Gast]

Hi,



Ik ben vandaag bezig geweest e.e.a. te richten, maar ik moet zeggen dat ik me gewoon blind voel. Ik heb twee drie hulpstukken:



1. Gradenhoek

2. kompas

3. Satfinder (LCD ding)



Op de eerste plaats heb ik de LNB's op de richel van de T90 geplaats volgens de spreadsheet van Holles. Er staat bij Hotbird dat de LNB op 3.0 moet staan en volgens mijn logica moet dit 3.0 aan de rechterkant van NUL zijn als je VOOR de schotel staat. Klopt dit?



De middelste te gebruiken satelliet is in mijn geval de hotbird en deze staat op 13graden oost. Aangezien de LNB voor de hotbird op drie staat heb ik mijn kompas laten aanwijzen waar 16 graden is en daar mijn schotel op geprobeerd te richten. Is dit goed?



Overigens: Hoe kan ik in hemelsnaam zien of zo'n wok ook maar een beetje de juiste kant op wijst <img src="/forums/images/graemlins/confused.gif" alt="" />



Aangezien zoals gezegd de elevatie maat niet meer op de t90 zit heb ik met mijn gradenhoek een poging gewaagd om de elevatie op 30 graden in te stellen. Maar moet ik hierbij nou de hoek van de schotel zelf of iets anders in de gaten houden?



Vooralsnog heb ik het gevoel dat e.e.a. totaal ongestructureerd en zonder beleid gedaan ik, m.a.w. ik snap geen bal van wat ik aan het doen ben. dus: HELLLLLLUUUUUPPP!

NB: Ik heb ook de handleiding op sjerom.com gebruikt, maar dat helpt me nog niets verder!



Nico

[Tisnix]

Heb je al enige ervaring met andere schotels met afstellen?

Zo nee, ga dan eens uitproberen met alleen je sat-finder en vergeet de graden-toestanden. Door dit te doen zal je het "gevoel" ontdekken hoe nauw het luistert en waar je mee bezig bent. Maakt even niet uit welke sateliet je nu zoekt. Dus: middelste LNB rechtstreeks naar ontvanger, schotel verticaal recht op het zuiden, sat-finder (met stand op bijna voluit) ertussen, ontvanger aanzetten (!) en nu rustig naar het oosten draaien tot de sat-finder uitslaat. Dan sat-finder in iets lagere stand en zoeken of je naar links of rechts verbetering kan krijgen. Op beste stand laten staan en nu proberen door de schotel naar boven of beneden te kantelen verbetering te krijgen, telkens weer je sat-finder iets lager instellen. Als je uiteindelijk de sat-finder op z'n laagste stand heb staan en toch behoorlijke uitslag, zit je goed.

Nu kan op je ontvanger kijken waar je ontvangst heb en nu weet je ook of je voor de Hotbird (of de sateliet die je op de middelste LNB moet hebben) meer links of rechts moet gaan zoeken. Hiervoor moet je dan ook de juiste hoogte weer opnieuw gaan zoeken, maar je weet dan hoe gevoelig het is en waar je eigenlijk mee bezig bent.

Alles met geduld en beleid en het gaat gewoon lukken!

Suc6!

[Gast]

Tisnix,



Bedankt! Hier heb ik wat aan. Ik heb inderdaad weinig ervaring met het uitregelen van de schotel en weet ook niet precies wat "normaal" gedrag is van bijvoorbeeld mijn dreambox (SNR en AGC schijnt standaard al 45% aan te geven <img src="/forums/images/graemlins/smile.gif" alt="" /> ). Dat maakt het weer even wat moeilijker. Ik ga morgen je suggesties opvolgen en proberen handmatig een satelliet op te pikken!



N.

[Tisnix]

Graag gedaan! <img src="/forums/images/graemlins/smirk.gif" alt="" />

Voor alle zekerheid, LNB power (zo heet dat op mijn ontvanger)moet aan staan.

Als je de sat-finder aan- of afkoppeld wél de ontvanger uitzetten!! Kans op schade aan ontvanger!

Als je signaal op ontvanger gaat checken of scannen de sat-finder wel afkoppelen!



En morgen mooi weer gewenst.... <img src="/forums/images/graemlins/biggthumpup.gif" alt="" />

[Gast]

Hi,



Bedoel je dat de signaal weergave van de satfinder en de receiver geen gelijke tred houden? Dat er grote verschillen in te zien zijn?



Mooi weer?? Hier? <img src="/forums/images/graemlins/loldev.gif" alt="" />



n.

[Tisnix]

Weet ik niet, maar op mijn ontvanger heb ik geen beeld met de sat-finder ertussen. Ik neem aan dat de sat-finder het signaal verzwakt voor de ontvanger.
