Volumeregelaar

[Martijn81]



Naast sat-freak ben ik ook DJ en ik heb op 't moment een probleempje. Op mijn mengpaneel zitten 2 audio outputs, beiden met tulpaansluiting.



De 1e aansluiting = master out en is regelbaar dmv een volumeknop op het mengpaneel. Deze gaat via een tulpkabel van 7 meter naar mijn vesterker die weer terug lust naar mijn speakers zodat ik kan horen wat ik draai.



De 2e aansluiting = record out en kennelijk (ook volgens de handleiding) bedoeld om opnameapparatuur op aan te sluiten. Nu ging ik dat laatst eens proberen en het blijkt dat deze output doet wat er van verwacht wordt, namelijk het volume ongemodificeerd uitsturen. Echter, het signaal wat uit deze output is zo luid dat zelfs met de line-in volume regelaar van de PC op 0% het geluid overstuurd binnenkomt. Opnemen met een portable minidisc-recorder geeft hetzelfde resultaat.



Mijn vraag: kan ik tussen de "record out" aansluiting en de PC zelf een apparaat of schakeling knutselen die het volume uit deze uitgang afdoende dempt om het met de PC te kunnen opnemen !? Ik zou met mijn basiskennis electronica zeggen dat wat weerstandjes ertussen genoeg zou moeten zijn, of blaas ik dan mijn mengpaneel op? <img src="/forums/images/graemlins/shocked.gif" alt="" />

[Big fellow]

Zet er een logaritmische (stereo) potentiometer tussen van 50k, en je kan het volume regelen... Het is de eenvoudigste oplossing. (OK, je kan het ook mooier doen met een opamp erbij, vanwege impendantie aanpassing, maar dat zal niet veel uitmaken voor je...)

Aansluiting:

De weerstandsbaan van de potentiometer aansluiten op de uitgang van de mixer, signaal aftappen van de loper van de potentiometer. Massa doorverbinden van de kabel.



That's it....



Big fellow

[Martijn81]

Het blijkt maar weer eens dat ik te weinig kaas heb gegeten van electronica... <img src="/forums/images/graemlins/laugh.gif" alt="" /> Kan het misschien wat duidelijker, of heb je wellicht een afbeelding van zo'n potentiometer <img src="/forums/images/graemlins/smile.gif" alt="" />

[Big fellow]

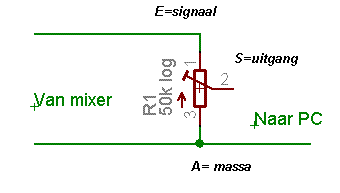

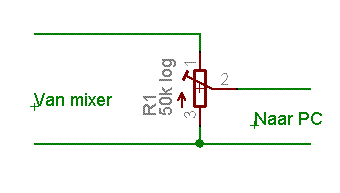

Het schema:



Big fellow

[Martijn81]

Ik heb deze zojuist gevonden (zie bijlage)



"POTI LOG. STEREO 2X47K"



in orde?

[Big fellow]

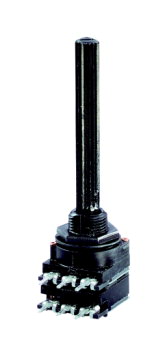

De potmeter:

Big fellow

[Big fellow]

Kijk eens aan, dat is een zelfde potmeter als dat jij hebt gevonden <img src="/forums/images/graemlins/wink.gif" alt="" /> .

47k is goed genoeg.



Big fellow

[Martijn81]

Super. Ik ga 'm bestellen en post wel weer in 't topic tegen de tijd dat ik 'm heb ontvangen <img src="/forums/images/graemlins/smile.gif" alt="" />

[Big fellow]

Waarom koop je hem niet bij de electronica boer op de hoek? Want die potmeter kost niet veel, en bij die toko waar ik het plaatje heb weggehaald komen er aardig wat verzendkosten bovenop....



Big fellow

[Kilometervreter]

Hallo,

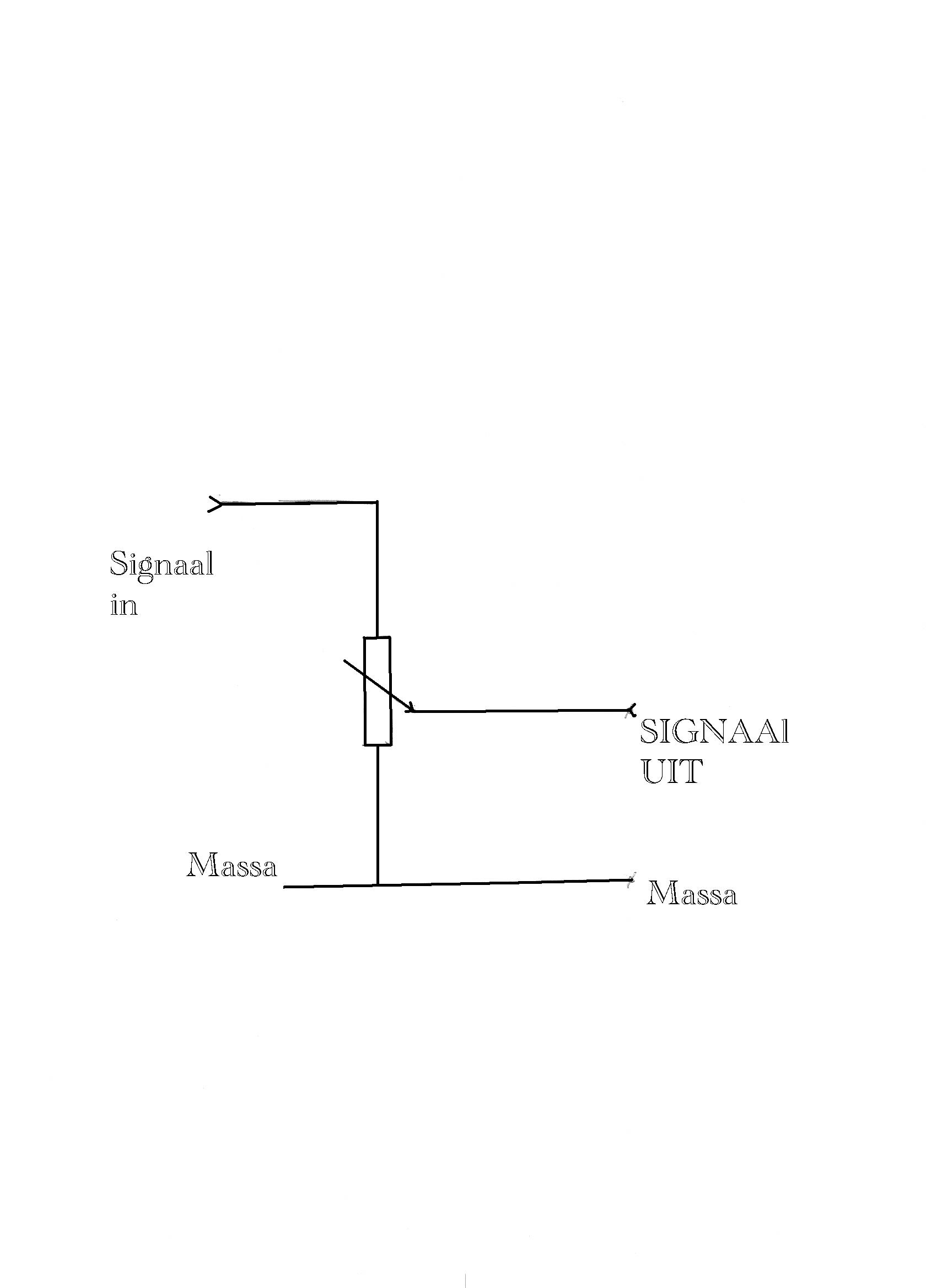

als bijlage heb ik een schetsje bijgevoegd. Ik hoop dat je hier mee vooruit kunt.



Gr. Rene

[Martijn81]

Hm ik moet even kijken. moet wellicht ook nog kabels van hun hebben <img src="/forums/images/graemlins/smile.gif" alt="" />



Iedereen bedankt voor de bijdrage zover <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Martijn81]

Ik heb ook balanced outputs op m'n mixer maar de uitgang waar het om gaat zijn gewone tulppluggen zoals je die op een CD-speler ook vindt <img src="/forums/images/graemlins/smile.gif" alt="" />

[Martijn81]

ik heb vandaag alle onderdelen eindelijk bij elkaar.

ik heb die log. potmeter van 't plaatje

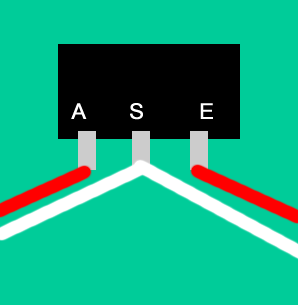

volgens t schema is het linker pootje A het middelste pootje S en het rechter pootje E.



mijn gedachte was dat ik van de input de rode signaal draad aan moet sluiten op de A en de witte/massa draad aan moet sluiten op de S.

van de output de rode signaal draad op de E en ook de witte/massa draad op de S. echter als ik dat doe krijg ik geen geluid.

maak ik de witte/massa draad op de S los dan hoor ik wel wat.



hmm

[Martijn81]

zo had ik dus gedacht





overigens

A = initial termination

S = moving contact termination

E = end termination

[leo1949]

De 2 buitenste pootjes zijn de vaste weerstand en het middelste pootje is de loper.

Deze loper glijd over de vaste weerstand.



Wat jij hebt gedaan is signaal op een buitenste poot en massa op de loper.

Als je in dit geval de loper naar die buitenste poot draai krijg je gewoon een kortsluiting



Het signaal moet op de ene buitenste en de massa op de andere buitenste

en het regelbare signaal haal je van de middelste poot.





1 = E

2 = S

3 = A



Leo
