Gast Geplaatst: 19 februari 2006 Geplaatst: 19 februari 2006 Lui hobby-isten, In onze caravan is in de toilet-alias badruimte een tijdgeschakelde afzuigventilator die niet meer werkt. Ventilator is 220V; op het printje zit een grote weerstand die -wellicht - te heet is geworden want de print vertoont daar warmtesporen. De waarde is niet meer te lezen. Wat kan ik hiervoor gebruiken? Grts, Henk <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />
Gast Geplaatst: 19 februari 2006 Geplaatst: 19 februari 2006 Ik heb eerder het idee dat de soldering aan de onderzijde slecht is geworden. Heb je de onderkant al bekeken ?
Gast Geplaatst: 19 februari 2006 Geplaatst: 19 februari 2006 Kan in eerste instantie niets verkkerds zien aan soldering. Grote weerstand lukt me niet om te meten met multimeter. Lijkt me daarom kapot toch?? Zowel weerstandmeting als diodemeting geeft "1" aan... Grts, Henk
boarder Geplaatst: 19 februari 2006 Geplaatst: 19 februari 2006 Kleurcode met behulp van ee ohmmeter controleren. Zoniet defect ik heb reeds enkele malen de triac linksonder met succes vervangen. Boarder
Gast Geplaatst: 20 februari 2006 Geplaatst: 20 februari 2006 Kleurcode niet meer zichtbaar; wie kent dit soort apparaten of heeft schema'tje of idee over vervangingswaarde? Grts, Henk <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />
rvs4all Geplaatst: 20 februari 2006 Geplaatst: 20 februari 2006 Op je foto zie ik anders wel de ringen zitten: bruin bruin bruin zilver goud: 1.11 Ohm. Het is niet zo goed te zien die kleuren en het zit waarschijnlijk aan het begin van het circuit, dus moet het inderdaad een laagohmige weerstand zijn. Als je "1" meet (op de losgesoldeerde weerstand), dan is deze hoogstwaarschijnlijk stuk. Als de waarde helemaal niet meer af te lezen is, dan gebruik ik zelf altijd het volgende "trucje": 1. Schraap met een mesje voorzichtig de laklaag waar de ringen op staan over de lengte van de weerstand eraf. Je ziet dan een zilverkleurige onderlaag met een aantal ringen. (breedte zo laten dat je met de pen van de Ohmmeter kan meten) 2. Ene pen van de meter op een pootje van de weerstand en dan de andere ergens in het midden van de weerstand (tussen 2 ringen) plaatsen. Als je niks meet ("1") dan andere pootje nemen. Meet je nog steeds niks, dan pen (2) op een andere plaats op de weerstand plaatsen. B.v. Je meet tussen pootje en pen op ongeveer 25% van de weerstand een waarde van 2,5 Ohm. Dan is de weerstand 4 x 2,5 = 10 Ohm geweest (ongeveer). Waarde kan altijd iets afwijken, maar dan heb je in ieder geval een indicatie van wat de waarde geweest is. Suc6! Rob.
boarder Geplaatst: 20 februari 2006 Geplaatst: 20 februari 2006 Opletten deze grote weerstand kan ook een hoogohmige weerstand zijn (orde +100K) Als deze dient voor de voeding van de electronica en in serie staat met een grote condensator, ga er dan maar van uit dat dit een hoogohmige is...... Boarder
boarder Geplaatst: 20 februari 2006 Geplaatst: 20 februari 2006 Ik ben eventjes aan het rekenen geweest. Stel dat de electronica 100mA nodig heeft bij 12VDC en dat deze spanning afgeleid wordt van de 230V, dan moet deze weerstand ongeveer een vermogen hebben van meer dan 20W en een waarde van ongeveer 10kohm. Het beste is dat je de electronica loskoppelt en met een gestabiliseerde voeding over de kleine elco een spanning plaatst van 12VDC, hiervan de stroom meet en dan de voorschakelweerstand opnieuw berekend.

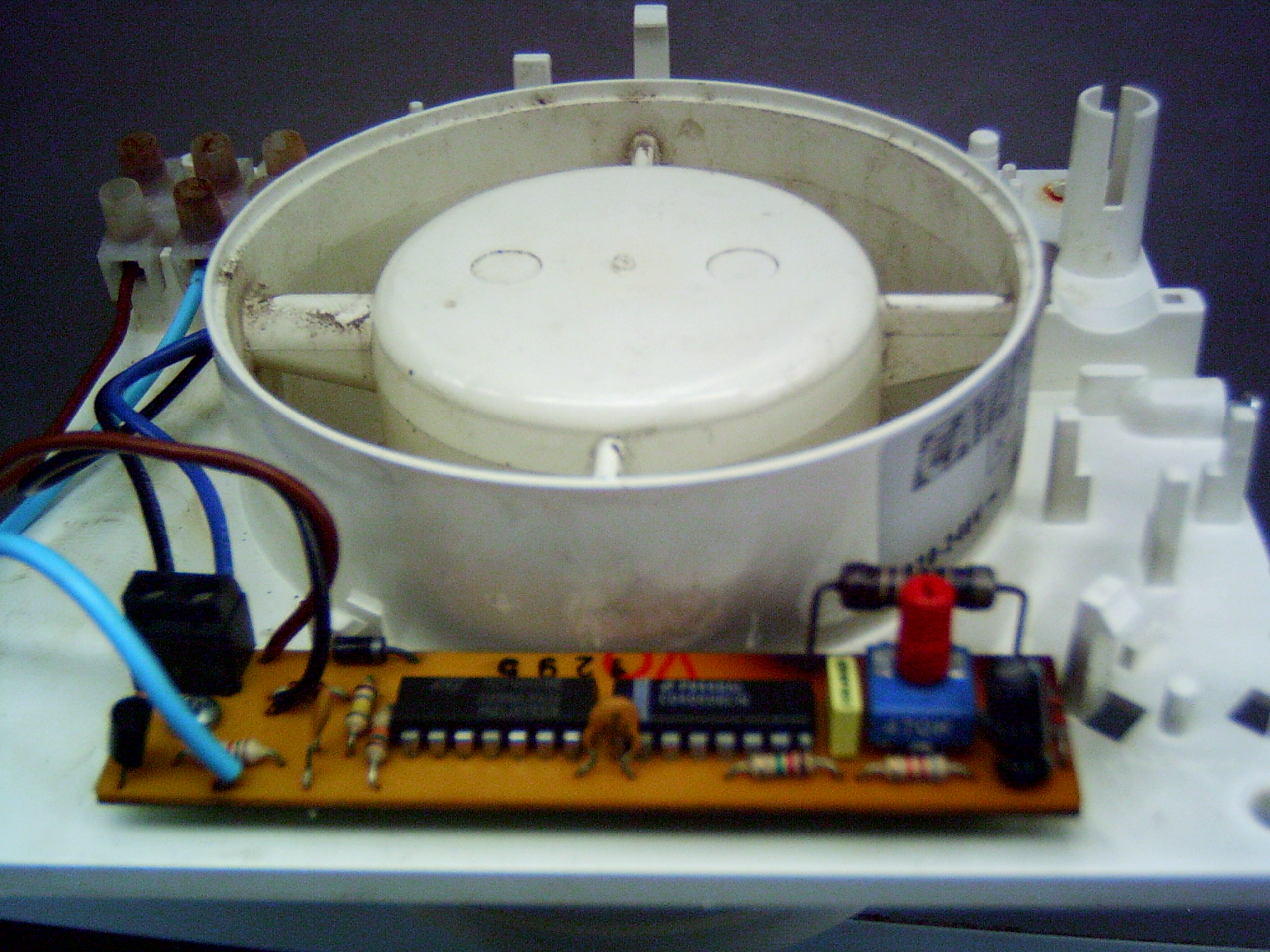

Gast Geplaatst: 20 februari 2006 Geplaatst: 20 februari 2006 Pfffff, zoveel verstand heb ik er niet van hoor! Ik heb op de wijze van Rob een beetje van de resterende verf eraf gekrabd en ben toen gaan meten. Multimeter gaf op schaalverdelinginstelling van 20K 3,45 aan op 1/3 van de weerstand. Zou dus betekenen dat de weerstand ongeveer 200K zou moeten zijn? Zoals jullie in de bijlage kunnen zien zitten er geen grote eloco's op de print. Kan het niet zijn dat de de ventilator op 220V werkt? En er dus geen echte voeding is, maar dat de weerstand de zaak knijpt voor regeling van het tijdssturingsgedeelte? Ik ben maar een eenvoudige B***L*L op dit gebied maar wil wel graag leren. Het type ventilator kom je trouwens wel vaker tegen: CATA B-10. Grts Henk

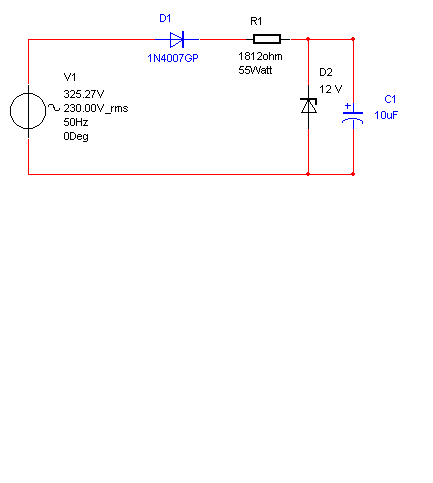

boarder Geplaatst: 21 februari 2006 Geplaatst: 21 februari 2006 De ventilator werkt wel degelijk op 230V . Deze wordt gestuurd door een tijdsschakeling die bestaat uit die 2 chips. Deze chips kunnen echter geen 230V wisselspanning verdragen - ze werken op ongeveer 12-15V DC. Om die redenen wordt de spanning verlaagd tot die waarde door de weerstand, gelijkgericht door een diode, afgevlakt door een kleine elco (ik denk 10µF) en gestabiliseerd door een zenerdiode. Als je de weerstand meet op een schaalverdeling van 20k, dan kan je toch nooit meer uitkomen dan 20k. Je kan proberen met een grote weerstand, vb 100k. Aansluiten, de spanning over de elco meten moet ongeveer 12V - is dit te weing de waarde met 30% verlagen , enz. tot de spanning ongeveer een 12-15VDC is. Je kan de nodige waarde van de spanning herkennen aan de zenerdiode - daar staat de spanningswaarde op (zie schema) Succes, Boarder
Gast Geplaatst: 23 februari 2006 Geplaatst: 23 februari 2006 Hoi Boarder, Ik ben in Leiden (woon zelf in Alphen a/d Rijn) naar een electronicaonderdelenzaak geweest en ben er nog niet uit. Vraag: moet het een draadgewonden, een koolweerstand of ander soort weerstand zijn en hoeveel Watt? Zodra ik dat weet zal ik een paar weerstandjes kopen met verschillende waarden en dan gaan proberen zoals je had voorgesteld. Wellicht is er iemand die dezelfde ventilator heeft en ffe kijkt welke waarde die heeft, of vraag ik nu teveel? <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" /> grts Henk
