Welke waarde weerstand ?

[Gast]

Hoi even een vraagje daar ik de een bdm interface wil bouwen voor de media master 9500, deze wil de firmware niet meer volledig inlezen.

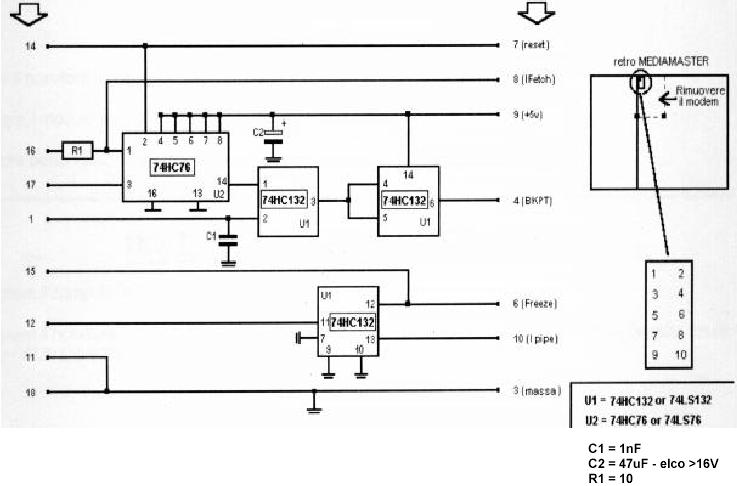

Welke waarde bedoelen ze met R1=10 (zie bijlage) daar ik deze mediamaster wil repareren en niet verder wil slopen wil ik wel eerst zeker van de zaak zijn.



Iemand een idee of iemand die het kan na meten op zijn eigen bdm-nterface hartelijk dank.

[hobsat]

Ik ga ervan uit dat t een 10ohm's weerstand is.

[Gast]

Inderdaad 10 Ohm. 1/4 watt. Is een ontkoppel weerstand.

[Robot Volta]

Ik heb in het nokia forum (nokia mediamaster 9500S software) de helpfile van tranxbdm geplaatst. Hierin staat het schema van de BDM. Hierin kun je zien dat er 10k bedoeld wordt. Echter kan het zijn dat je de 1nF moet verwijderen of de 10k door 1k moet vervangen of nog een andere 1k weerstand moet inzolderen al naar gelang de of de BDM een "no power" fout geeft.

Gr RV

[arnoldl]

lekker duidelijk ja ,



10k lijkt me logisch , een 10 ohm heeft op deze plek niet veel zin. hadden de hem netzogoed weg kunnen laten.



grtx , arnold

[Gast]

Thnx allemaal voor de bevindingen, ik gaat er van de week mee aan de slag dacht zelf ook al iets van 10ohm of 10k dus ik probeer het wel met 1 van de twee.

[trust]

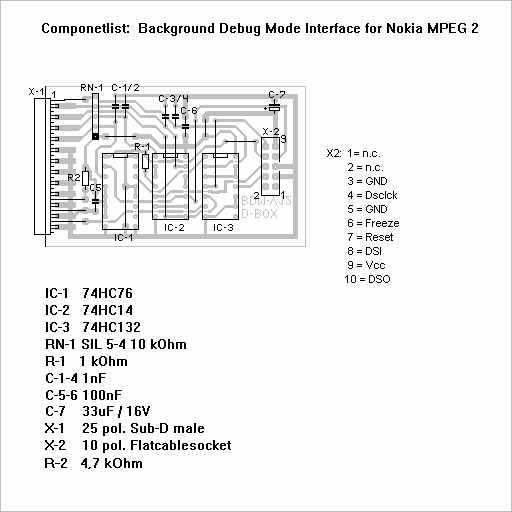

Ziehier schema BDM interface met stuklijst
