Moderator Matchless Geplaatst: 7 april 2006 Moderator Geplaatst: 7 april 2006 Ik zoek voor een hele oude belgische radio (1934) de buizen. deze hebben ze eruit gehaald maar ik ben bezig om dit beestje te restaureren. Het gaat om een SBR 535A. De lampen waar het om gaat zijn: MSP4 MPT4 MSHD4 VM Er zit ook nog een gelijkrichterbuis in maar deze type weet ik niet (AZ 1 ?. evt vervangers mogen natuurlijk ook.Tevens zoek ik nog fineer omdat de radio buiten heeft gestaan en een gedeelte van het fineer weg is.Of evt het soort fineer omdat ik er niet achter kan komen wat voor spul het is. dit is de radio: Een smartphone is een hulpmiddel, geen levensstijl Kijk rond IN de wereld in plaats van voorover gebogen NAAR de wereld.
veda Geplaatst: 8 april 2006 Geplaatst: 8 april 2006 Misschien is deze link wel interessant : klik Op het internet is hierover heel veel info te vinden. SBR is inderdaad een Belgisch bedrijf (Brugge) maar is in feite hetzelfde als Philips,gewoon in een ander kastje groetjes, Dany
Steve Geplaatst: 8 april 2006 Geplaatst: 8 april 2006 voor de 535-A zijn dit de gebruikte buizen MSP4, VMP4, MHSD4, PMT4, MU12 (sbr is geen philips met een ander kastje !!)
Gast Geplaatst: 8 april 2006 Geplaatst: 8 april 2006 Inderdaad, Steve heeft gelijk. De buizen die jij aangeeft zijn nooit door Philips gemaakt. En Philips is nooit vreemd gegaan door buizen van andere fabrikanten in zijn toestellen te plaatsen. Ik geloof dat de M voor Marconi staat en de 4 voor 4 volt gloeispanning. Het zal moeilijk zoniet onmogelijk worden er de orginele buizen weer voor te vinden. Het zijn namelijk absolute exoten. Mocht iemand ze nog hebben dan geeft hij die niet graag uit handen of voor veel geld. De vraag is dan of die lampen nog wel goed werken en nog voldoende emissie bezitten. Blijft de mogelijkheid er vervangende typen voor te vinden. Dan gaat de verzamelwaarde echter naar 0 terug, vooral als je de buisvoeten aan gaat passen. Ik kan je één aanbeveling doen en dat is lid te worden van www.radiomuseum.org Kost geloof ik €uro 20,00 en daar wordt je zeker geholpen misschien zelfs met de orginele buizen. Als je van buizentechniek uit de 30er jaren de ballen verstand niet hebt, dan zou ik het toestel laten in de staat waarin het is en het, als je wilt, aan een verzamelaar verkopen. Door ondeskundige restauratie kun je het toestel zo goed als waardeloos maken. Heb je misschien een duidelijke foto van de binnenkant..?
Gast Geplaatst: 8 april 2006 Geplaatst: 8 april 2006 Net nog even op www.radiomuseum.org gekeken en inderdaad staat je toestel hier genoemd....met de vervangende/gelijkwaardige buizen op één na. Ook aan die buizen is niet makkelijk te komen vanwege de schaarsheid en daardoor bijkomende verzamelwaarde. Dan kun je "modernere" buizen op lampensokkels van oude defdekte buizen plaatsen. Theoretisch heel goed mogelijk maar het probleem is dat de orginele lampen op 4 volt gloeispanning werken terwijl men in het midden-eind van de 30er jaren is overgestapt op 6,3 volt gloeispanning. En dat voltage is niet in dit toestel aanwezig. Je zou dan een aparte gloeistroom transformator kunnen plaatsen maar of dat een oplossing is..? Verder twijfel ik aan de goede toestand van de elko´s en andere koppelconsensatoren. Na zo´n 70 jaar kun je ervan uitgaan dat die onderdelen aan vervanging toe zijn. De AZ1 die je noemde is inderdaad een gelijkrichterbuis. Het werkpaard in ontelbare toestellen uit die tijd en relatief makkelijk verkrijgbaar. Ik heb een buizenbezetting gevonden het kan trouwens zijn dat dit toestel met verschillende buizenbezettingen op de markt gekomen is. Dit verklaard het feit dat je het over een AZ1 hebt, terwijl er ook een MU12 in gezeten kan hebben. MSP4: HF Pentode VMP4: HF/MF Penthode met regelkarakteristiek) MHSD4: Triode (ik denk als oscillator triode gebruikt omdat een menglamp ontbreekt, terwijl Radiomuseum aangeeft dat het om een superhet gaat. MPT4: Eindpenthode MU12: gelijkrichter (is GEEN AZ1..! want indirect verhit) Het is een hele puzzel maar goed mogelijk het toestel weer in stand te zetten en aan het spelen te krijgen.
Moderator Matchless Geplaatst: 8 april 2006 Auteur Moderator Geplaatst: 8 april 2006 Citaat: Het is een hele puzzel maar goed mogelijk het toestel weer in stand te zetten en aan het spelen te krijgen. Dat zal het zeker gaan worden want zoals eerder gezegd is de radio in erbarmelijke toestand. Het chassis is bijv. erg verroest en die ben ik nu aan het restaureren.gelukkig is het nog niet door geroest maar ik moet wel de electronica (nou ja , electronica <img src="/forums/images/graemlins/smile.gif" alt="" /> ) eruit halen wat al een uitdaging is. Zonder schema was ik er niet eens aan begonnen. Zou er straks iets fout zijn kan ik nog altijd terugvallen op me vader want die is opgegroeid met buizen techniek. Een foto kan ik van de restauratie project nog niet maken want van de week is me 200liter water uit me aquarium gelopen richting woon en slaapkamer. even een puinhoop hier. De trafo's en speaker heb ik wel al getest en die zijn iig nog goed. Van de speaker is alleen de conus wat gescheurd maar voor de rest doet hij het. Die heb ik al ontroest en behandelt. Heeft iemand een idee wat voor fineer er op de radio zit? deze moet nl opnieuw gefineerd worden.hier kan ik wel een foto van maken vanavond. PS niet omdat ik de radio wil verkopen maar wat zou de waarde zijn van dit ding als hij gerestaureerd is? gewoon leuk om te weten. Een smartphone is een hulpmiddel, geen levensstijl Kijk rond IN de wereld in plaats van voorover gebogen NAAR de wereld.
Gast Geplaatst: 8 april 2006 Geplaatst: 8 april 2006 De waarde is moeilijk vast te stellen en is uiteraard sterk afhankelijk van de toestand. Het gaat erom de orginele toestand weer terug te krijgen. Dus de orginele buizenbezetting is belangrijk. Achterwand naar mogelijkheid orgineel. Elko´s moeten gerestaureerd worden. D.w.z. dat als ze defekt zijn dan worden ze van onderen opengemaakt, leeggehaald en er wordt in de oude omhulling een nieuwe moderne veel kleinere elko geplaatst. Het chassis moet van alle komponenten en onderdelen ontdaan worden, roestvrij gemaakt worden en weer opnieuw geanodiseerd worden. Etc. etc. Als het toestel weer geheel teruggebracht is in de orginele staat (spelend), kan het voor een verzamelaar een behoorlijke waarde hebben. Dat kan varieren van €uro 200,00 tot zeg maar €uro 500,00. Maar dan moet zelfs het netsnoer met stekker orgineel zijn.
gerrit B Geplaatst: 9 april 2006 Geplaatst: 9 april 2006 Ik heb hier een hele doos vol met buizen staan uit oude radio's en TV's. Echter maar 1 met tekst die begint met een M alleen is helaas de rest van de tekst verdwenen. Er zitten wel heel wat EL...., PC...,PCL..., PE...., PH...., PL..., en Ecc... tussen. Dus als je vervangende types weet wellicht dat ik je kan helpen. suc6 gerrit B zondag? nee dan kan ik niet dan ben ik vissen
leo1949 Geplaatst: 9 april 2006 Geplaatst: 9 april 2006 Citaat: @gerrit B . Er zitten wel heel wat EL...., PC...,PCL..., PE...., PH...., PL..., en Ecc... tussen Goh voor mij zitten hier wel bekende tussen zoals bijv. de PL36 een hoogspanningsbuis. Ook de ECC en PCC zijn bekende de eerste letter geeft de gloeispanning aan en de 2e en 3e letter de soort buis in dit geval een dubbeltriode. Mijn 2e 3 mtr zender had ik gemaakt met een ECC 189 special quality deze had vergulden pootjes en leverde ca. 2 watt hoogfrequent. Maar om op de zaak terug te komen ik zal Matchless een pm sturen van een site waar nog het een en ander is te vinden op dit gebied omdat deze commercieel is. Leo Vroeger waren de kratten bier van hout en moest je zuipen om de kachel aan te houden Waar de darmen vol van zijn loopt de anus van over.

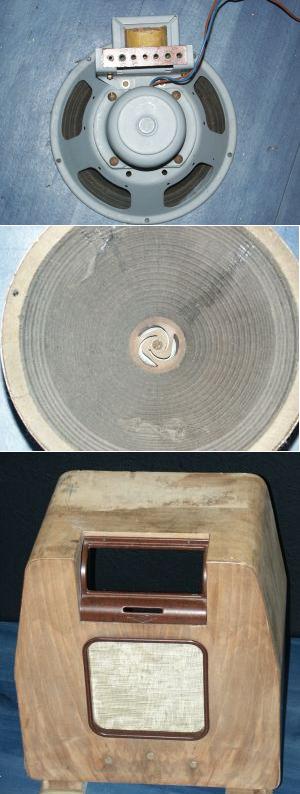

Moderator Matchless Geplaatst: 9 april 2006 Auteur Moderator Geplaatst: 9 april 2006 Citaat: Ik heb hier een hele doos vol met buizen staan uit oude radio's en TV's. Daar heb ik ook een hele berg van. echter zijn dit de "huis, tuin en keukenbuizen" zoals de PLL en E serie. die zijn alle uit de jaren 50,60 en 70. Ik heb enkele foto's gemaakt van de kast en speaker want daar kon ik het makkelijkste aankomen. de rest ligt in een doos op een plaats waar ik niet zo 1,2,3 aan kom maar dat doe ik komende week even. Van johan catteau (belgische verzamelaar) ben ik iig al wijzer geworden van het fineer. volgens hem zou het notelaar zijn en dat spul zou ergens in arnhem te krijgen zijn.Als ik dat spul heb en de kast is opnieuw gefineerd en gelakt dan komt er uiteraard ook een foto.Mischien leuk voor jullie om de voortgang te zien. En met een beetje geluk kan ik van veda al aan 1 vervanger komen <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" /> . orgineel was mooier geweest maar ik zorg eerst maar eens dat dit beestje weer speelt. orginaliteit kan ik dan later doen. Het doek van de speaker is wat beschadigd. Ik probeer dit te repareren door er een beetje lijm op de beschadigde rand te laten lopen. De rest is al ontroest en gespoten. De hele radio was in een staat zoals de schroeven op de speaker uitzien. @leo.. op die site staan de buizen niet maar wel de buizen voor een ander toekomstig (nieuwere) project. een bakeliete klokradio van philips uit de jaren 50 <img src="/forums/images/graemlins/tongue.gif" alt="" /> Een smartphone is een hulpmiddel, geen levensstijl Kijk rond IN de wereld in plaats van voorover gebogen NAAR de wereld.

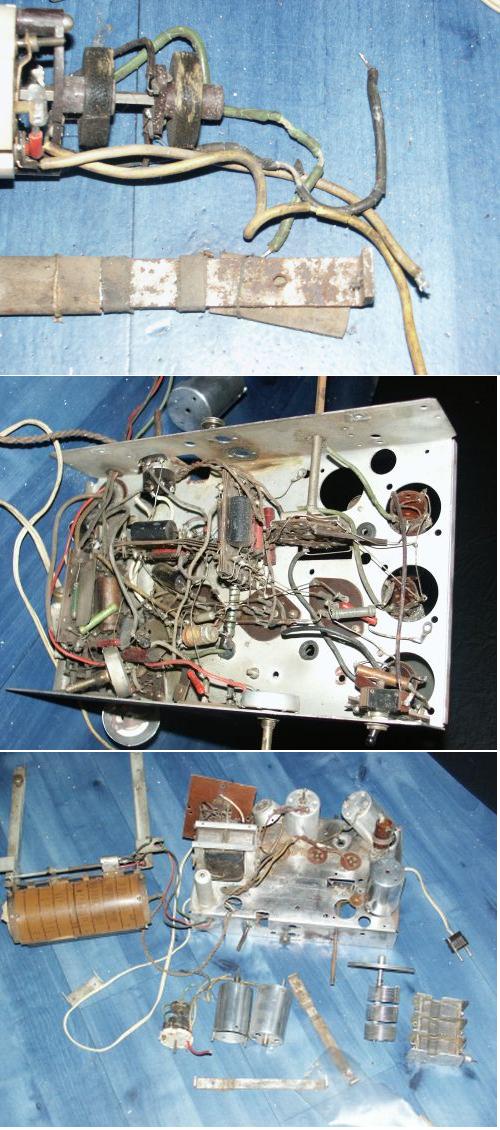

Moderator Matchless Geplaatst: 12 april 2006 Auteur Moderator Geplaatst: 12 april 2006 zo.. foto gemaakt van het chassis. Hij ligt behoorlijk uit elkaar omdat het chassis behoorlijk roestig was en zoals je ziet zijn ook de draden verweert. Zou ik het chassis helemaal van electronica kunnen ontdoen om zo het chassis fatsoenlijk te schuren? Of krijg ik hem daarna niet meer aan de praat? Een uitdaging wordt het zowiezo Een smartphone is een hulpmiddel, geen levensstijl Kijk rond IN de wereld in plaats van voorover gebogen NAAR de wereld.

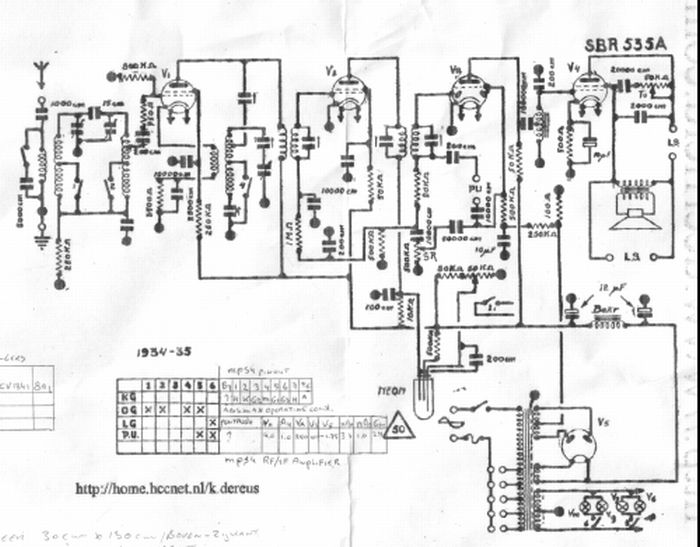

Moderator Matchless Geplaatst: 16 april 2006 Auteur Moderator Geplaatst: 16 april 2006 vandaag scan gemaakt van het schema Een smartphone is een hulpmiddel, geen levensstijl Kijk rond IN de wereld in plaats van voorover gebogen NAAR de wereld.
Gast Geplaatst: 16 april 2006 Geplaatst: 16 april 2006 goede radio zeg ga je die helemaal restoreren en dan ook nog spelen he maar ja zal wel zonder fm zijn veel plezier ermee ik doe dat ook graag gr Boma
fast_freddy Geplaatst: 17 april 2006 Geplaatst: 17 april 2006 Nou ik wens je veel succes met het restaureren. Ik heb nog wel oude lampen liggen. Niet direct bij de hand, maar volgens mij nog wel een AZ1. Ook een transforator???, nog wat meer van die spullen. Ik zal eens op zoek gaan. Op de foto zag ik ook HF smoorspoelen, zijn die nog goed? <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />
