TV beeld samengedukt

[joep meloen]

Hoi



Ik probeer me tv'tje te maken.

Het beeld is nu nog maar ongeveer 10 cm hoog in de midden, de boven en onderkant mis ik dus.

Verder werkt de tv goed.



Het is een Samsung TV met video type tx21b5df



Welke IC moet ik vervangen?



TDA8356

C5386

3S0680



groetjes. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Steve]

vervang spoel L304,dit heeft een waarde van 10uH

[joep meloen]

Citaat:

vervang spoel L304,dit heeft een waarde van 10uH

Bedankt Steve voor je antwoord.

Echter het vanvangen van het spoeltje gaf geen verbetering.

Foto van beeld zie bijlage

[Steve]

meet even dit ic na,en/of vervang het

[joep meloen]

Citaat:

meet even dit ic na,en/of vervang het

Steve,

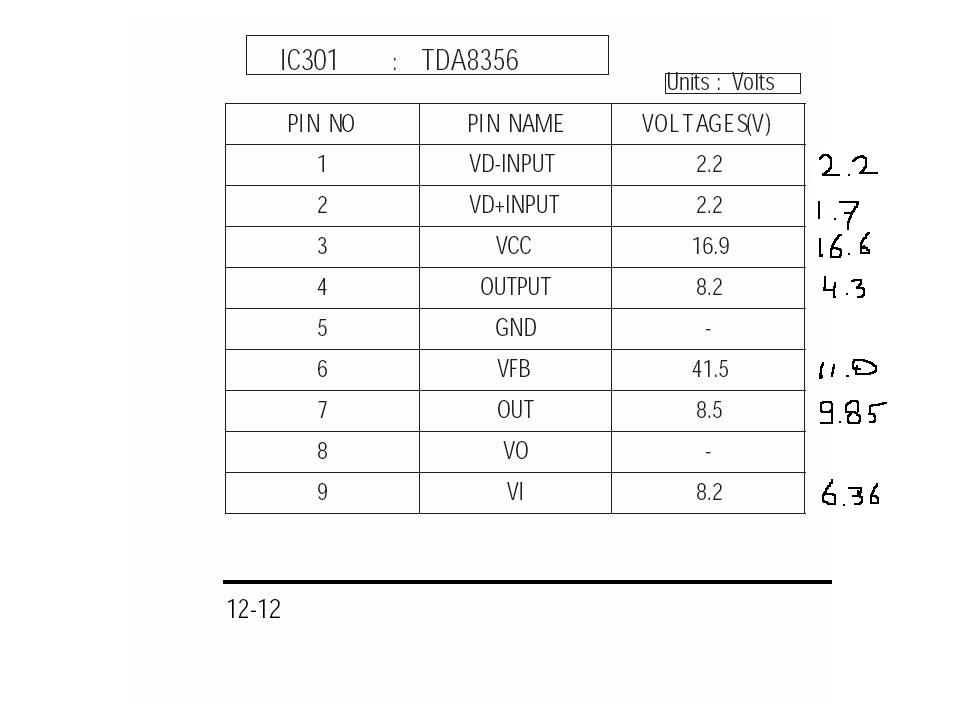

Zie de bijlage in jpg formaat van de gemeten spanningen.
Deze spanningen heb ik gemeten.
Heb tevens enkele condensatoren vervangen in de omgeveing van deze IC.

[Steve]

als R303 (10 ohm weerstand niet defect is ,vervan dan het ic maar.)

[joep meloen]

Steve, (of anderen natuurlijk)



Hier mijn bevindingen tot nu toe.



Het IC heb ik vervangen door een nieuwe.

De weerstand van 10 Ohm was defect en heb ik ook vervangen.



Het probleem is er nog steeds, enigzins met verandering.

Het beeld begint nu wel bovenin en stopt presies in de midden, dus de complete onderkant is zwart.



Er zitten ook 2 transitors daar vlakbij, zouden deze misschien defect zijn ?

Het gaat om Postitie Q201 deze heeft een opdruk van C815

en postitie Q402 deze heeft een opdruk van C2331



Deze hebben voor mij een onbekende opdruk omdat mijn kennis niet toereikend is.

[joep meloen]

Nog wat aanvullende informatie van de tv:



samsung tx-21b5df (tx21b5df2x/amf)



c15a -01-



aa41-11060d



Dit zijn de tv gegevens die ik kon vinden

[joep meloen]

bijlage schema tv



Ik heb de tda8356 en de 10 ohm weestand vervangen, nu meet ik de volgende waarden van de TDA 8356.



1. 2.2 volt

2. 2.0 volt

3. 16.6 volt

4. 5.8 volt

5. GND

6. 43 volt

7. 9.5 volt

8. VO

9. 6.2 volt



Wat zo het nog meer kunenn zijn dat ik een helf beeld blijf behouden ?

Graag hulp gevraagd.

[joep meloen]

Niemand <img src="/forums/images/graemlins/crazy.gif" alt="" />

[Steve]

ik neem aan dat je het volledige schema hebt ?(geef anders een email adres aan,schema is 4Mb groot)

ga eerst in het service menu (,en kijk bij adjustment mode of de vertical slope wel op 30 staat)

[joep meloen]

Hoe kom ik in het service menu ?

[Steve]

zie de bijlage

[joep meloen]

bedankt steve,



de vertical slope stond op nul, deze heb ik op 30 gezet, verder geen resultaat.

de spanningen van de tda kloppen nu ook aardig goed.



wat zou het nog meer kunnen zijn ?

[joep meloen]

Heeft iemand nog de kennis om me verder te helpen ?
