voeding philips dsx 7072 defect

[Gast]

Ik heb een philips dsx 7072 gekregen omdat deze defect is gegaan.

In een keer was het afgelopen en deed hij niets meer.(stonden er 7 op elkaar gestapeld in een meterkast, dus ik denk dat het gekomen is door de warmte)

Nieuwsgierig als ik was heb ik hem opengeschroefd en de voeding eens goed bekeken.

Op de voeding is een plaats die goed warm is geweest (kleurverschil), maar ik kon niet echt iets zien wat kapot was.

Aangezien ik niet zo veel verstand heb van electronica is het dus een uitdaging voor mij om hem weer aan de gang te krijgen.

Ik heb wel een aanwijzing: als ik de voedingsprint verwarm met een föhn, komt er na enkele minuten weer leven in het apparaat.(zag ik een reparateur eens doen)

Ik heb ergens eens op internet gelezen dat het dan een elco? zou zijn.

Mijn vraag is dus is dit zo, of kan er dan toch iets anders kapot zijn?

In het 220V gedeelte van de voeding zitten 3 kleine zwarte elco's en 1 grote blauwe.

Wat kan er eerder kapot gaan, een kleine of een grote elco, of maakt dat niet uit?

Verder nog iemand tips om erachter te komen wat er kapot is?

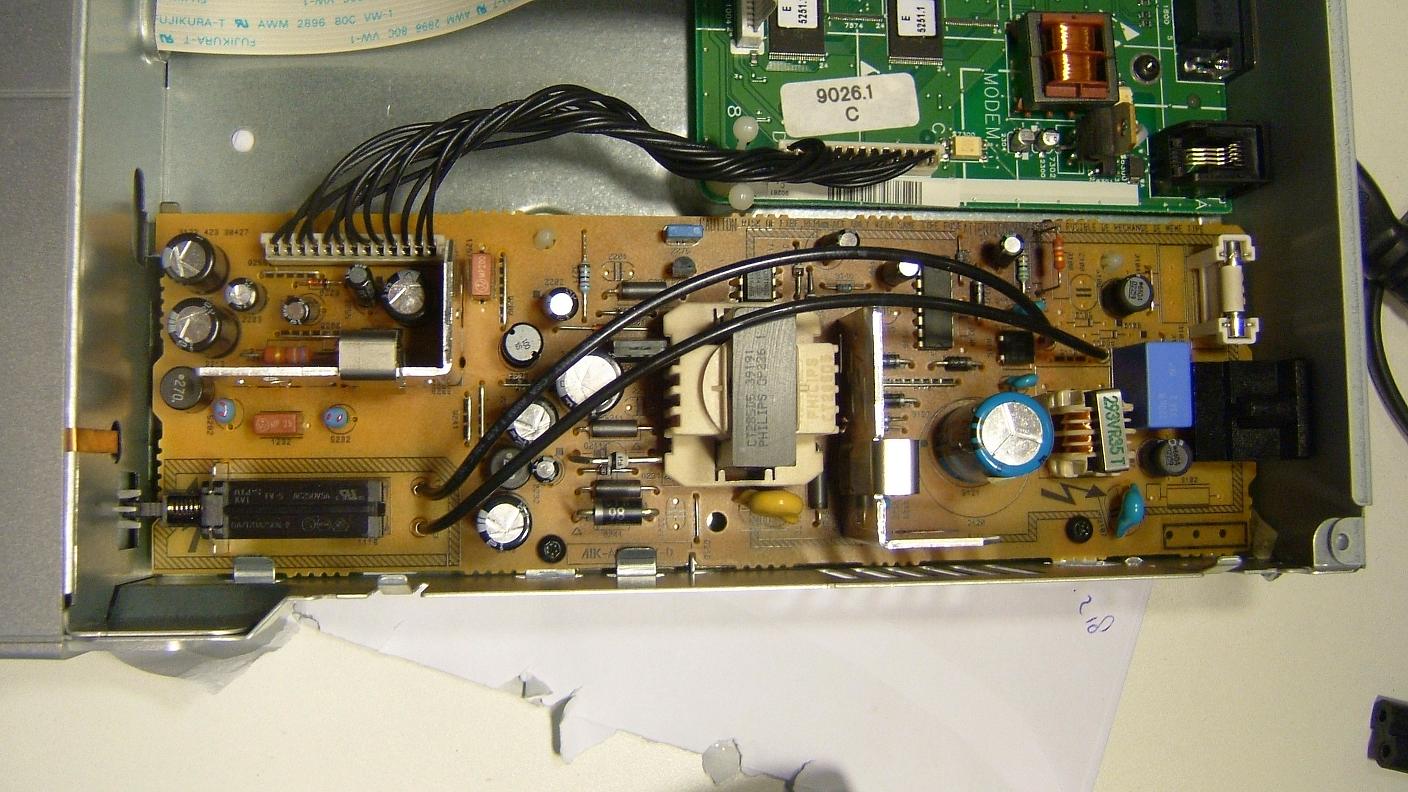

Zie bijlage voor een foto van de voeding, waar je rechtsboven de grote blauwe elco( waar ik het over heb) de verkleurde plek ziet)

[Steve]

vervang daar die 3 kleine elco`s die daar zitten

[Gast]

controleer gelijk ook even de solderingen in die hoek.

soldeer desnoods alles even door.

[arnoldl]

Citaat:

vervang daar die 3 kleine elco`s die daar zitten

ja zo is het geen uitdaging meer voor hem hé .....:-)

[yaho]

De verkleuring is een van de weerstanden van 18-Kilo Ohm

deze worden erg heet.

Ik heb deze vervangen door een van een groter wattage, grotere behuizing dus.

Hoger op de print monteren net als de rode is ook een optie, of een gaatje boren in de printlaat onder de weerstand.

De hoofd prosessor en trafo in de voeding kunnen ook wel een koellichaam gebruiken, deze worden ook erg heet.

Gaten groter boren in de kap.

Ruimte om de ontvanger is ook geen luxe.

Misschien geforceerd koelen met een ventilator?

Suc6

[Gast]

bedankt voor de snelle reacties!

Ga er morgenavond meteen mee aan de gang.

[Gast]

wat ik zo zie op de scherpe foto, is dacht ik iets bolling elco blauw, bolling niet goed meestal, ook bij zwarte draaden zag ik iets wat op bolling leek , en een leek zal wel geen scoop hebben wel ?? <img src="/forums/images/graemlins/grin.gif" alt="" /> maar die kleine elco's als niet zwart lijkt het mij sterk zijn die niet 1 kilovolt dingen ??

[Gast]

Heb de 3 elco's doorgemeten en geven allemaal de waarde die erop staat.

Verder zie ik geen elco's die bol staan.

De zwarte elco's zijn er 2 van 50V en 1 van 25V.

De grote blauwe elco meet ook de waarde die hij aangeeft op de behuizing.

Heb de aan/uit schakelaar ook getest en die geeft 220V door.

Weet iemand waar ik nog meer naar kan kijken of meten want ik ben in het bezit van een universeelmeter.

Als iemand weet hoe ik aan een schema van de voeding kan komen, ben ik ook al blij, want dan kan ik het een en ander aan spanningen meten.

[Gast]

Nog even een vraagje.

Op de foto in de bijlage zie je rechtsonderaan een blauw plat "bolletje" met 2 pootjes.

Is dit een condensator?

Op welke stand ik hem ook meet met mijn universeelmeter ( ohm,F,) hij meet oneindig.

Als ik hem volg, zie ik dat hij via de print met de metalen behuizing verbonden is.

Kan dit de oplossing van mijn probleem zijn?

[yaho]

Waarschijnlijk is dit een VDR Voltage Dependent Resistor, spannings afhankelijke weerstand, die bij te hoge voedingsspaning als beveiliging dient.

Zal als er geen spanning op staat een hoge of oneindigeweerstand hebben.

Slaat door of in sluiting bij spaningspiek.

[Murdock]

Heb je ook de diodes aan de secundaire kant van de voeding gecontroleerd op sluiting?

[Gast]

Heb 1 elco gevonden waarop staat 100uF/25V.

Als ik hem meet is hij maar tussen de 6 en 10uF.

Kan dit de reden wezen dat een voeding helemaal niets meer doet?( heb even geen nieuwe om erin te solderen)

[Gast]

Bij een schakelende voeding kan dit zeker het geval zijn.

[boekkie]

Citaat:

vervang daar die 3 kleine elco`s die daar zitten

Bedankt Steve,ook ik had van de week een philips 7071 23A,ook geen display meer,de 3 kleine elko vervangen,en werkt weer 100% <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Seb]

ik zie overal elco's welke bedoel je?
