Sony kv-x2501d geeft foutcode 13

[Gast]

Ik heb een probleem met mijn Sony tv (serie kv-x2501d). Op een dag besloot het niet meer te werken. Het beeld blijft nu op zwart.



Beschrijving van wat er gebeurt:



Zodra ik de power knop indruk, hoor ik de beeldbuis (demagnetisatie waarschijnlijk), maar het beeld blijft op zwart en de tv geeft een foutcode (de led knippert 13 keer af en aan).



Het is dus niet de zekering want dan zou hij niet aangaan, ik hoop niet dat het een hoogspanningsprobleem is <img src="/forums/images/graemlins/frown.gif" alt="" />. Wat ik denk en dacht ergens gelezen te hebben, is dat het probleem ligt bij de tuner (echter geen beeld).



Wie kan mij helpen? Wat betekent fout code 13 voor dit type Sony tv's?



En oh ja, ik ben dus wel een noob op het gebied van tv's repareren en ben wel bewust van de gevaren <img src="/forums/images/graemlins/ooo.gif" alt="" /><img src="/forums/images/graemlins/crazy.gif" alt="" />. Graag bij het geven van reply, duidelijkheid en geen afkortingen gebruiken graag, het liefst goed beschrijven van wat ik na moet kijken. Ik heb de tv openstaan en heb ernaar gekeken, ik heb geen rara elco's gezien en ook geen loshangende draadjes ofzo. Ik ben op zich best handig, kan wel een pc'tje bouwen maar een tv is weer wat nieuws voor mij <img src="/forums/images/graemlins/smirk.gif" alt="" />.

[jeevanhoof]

hoi,



als de hoogspanning niet opstart, soldeer dan 2IC's van tuner eenheid na, controleer ook de andere soldeer verbindingen van de tuner.



mvg

[Gast]

Thanks voor de reactie,





Ik wilde al aan de tuner sleutelen maar ik vraag me af of ik die tuner dan kan openen, want de tuner is zo'n zilveren ding en het lijkt op een klein doosje die open kan. Dat doosje is bevestigt aan de kaart, wat denk ik in zijn geheel de tuner en scart is. Ik wilde dat ding openen en wat bevestigingen daarin solderen.



De achterkant ga ik maar zowieso solderen. Gewoon alles even doen. Ik moet wel even eerst een soldeerapparaat regelen. Dus kan wel een paar dagen duren.



Zal ik ook de horizontale en vertikale afbuiging circuits nasolderen of heeft dat er niet mee te maken? Code 13 is tuner?

[percies]

alsjeblieft niet doen !!!!



Je kunt beter gericht , dan doelloos met je bout aan de slag gaan.



-Soldeer het raster IC even op nieuw

-open de tuner, en kijk even of die ene massa verbinding ook los zit. Is heel moeilijk te zien als je niet weet waar je moet zoeken . Hiervoor hoef je zelf de tuner niet eens uit het board te solderen !



Van het A-board (tuner/scart) moet je ook niet solderen, ik heb daar nog nimmer iets los gehad. Afblijven dus !

[Gast]

Ik heb het al gerepareerd trouwens, vandaag heb ik het even geflikt. M'n eerste tv reparatie is gebeurd. Ik heb dus de tuner een klein beetje geopend en nu doet hij het (met de tuner bedoel ik dat zilveren doosje, denk dat dat de tuner is). Ik zou niet weten waarom hij het nu wel doet. Ik heb het geprobeerd even te solderen, na soldering kreeg ik weer de fout <img src="/forums/images/graemlins/crazy.gif" alt="" />. Dus ik dacht, het moet juist open blijven en geen contact maken met de binnenkant. Toen deed hij het. Dus de tuner staat nu een heel klein beetje open en twee verbindingen maken geen contact met de bovenkant.













[Gast]

De tv is niet gerepareerd trouwens, was het maar waar :-S. Vanochtend gaf hij dezelfde fout. Nu moet ik dus echt gaan solderen. Enige keus. Het probleem zit wel bij de tuner. Als ik aan de tuner zit doet hij het wel.



Kan iemand misschien specifiek aangeven wat ik dan moet solderen. Graag vandaag nog. Zie plaatje bovenkant. Als ik op de tuner druk en ik doe hem aan, dan werkt hij. Na een tijdje is hij foetsie, fout code 13 geeft hij dan aan.

[Gast]

als het van de tuner komt moet je die er uithalen het afschermplaatje aan de zijde van de lassen lossolderen en vooral de maasakontakten, quartzkristal en ik dacht ook een kleine IC voorzichtig wat tin aanbrengen, met een goede loep kan jet prb wel zien.

Suc6



Bijoux

[Gast]

Ik heb nu even zonder iets aan te raken de bevestiging aan de achterkant van de tuner gesoldeerd met een laagje tin. 2 bevestigingen zijn dat zeg maar de bevestiging van de tuner aan de kaart. De tuner zat voorheen een beetje los, nu zit het wel stevig denk ik. Toen ik hem aanzette, deed hij het wel. Ik denk dat dat het probleem dan moet zijn. De tuner maakte gewoon geen contact met de kaart.



Ik denk dat er in de tuner niks mis is. Als hij weer uitgaat, dan ga ik inderdaad de tuner helemaal openen en dingen opnieuw solderen maar nu laat ik hem gewoon zo hopende dat het aan de twee bevestigingen ligt. Wel irritant moeilijk trouwens het openen van een tuner, maar goed ik denk dat het probleem niet in de tuner zit.

[DeBeek]

Gewoon IN de tuner de massa's doorsolderen



Zie bijlage (foto)

[Snurker]

Sorry...



het solderen van die massacontacten zal jouw fout niet oplossen

je moet in een ander hoekje van de tuner zijn..heb helaas geen voorbeeld bij de hand



Snurker (Media Research) <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Ander hoek? Heb je ook geen hint voor mij. De tuner is nou niet bepaald groot. Als je kunt aangeven waar, weet ik wel wat het is waarschijnlijk. Zie ook plaatje boven of zal ik nog enkele foto's maken?.



De tv doet het nu overigens wel, nog even geen problemen ondervonden. Maar of het blijvend is, weet ik niet. Ik heb dus de achterkant (2 bevestigingspunten)gesoldeerd met een laagje tin.

[Snurker]

Tja ...er zitten zoveel kontakjes in zo'n tuner

stel dat je een behoorlijke close up van die tuner kan maken, dan kan ik wel met een retour foto de beruchte 2 plekken aanwijzen



Snurker (ex-Sony) <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Snurker]

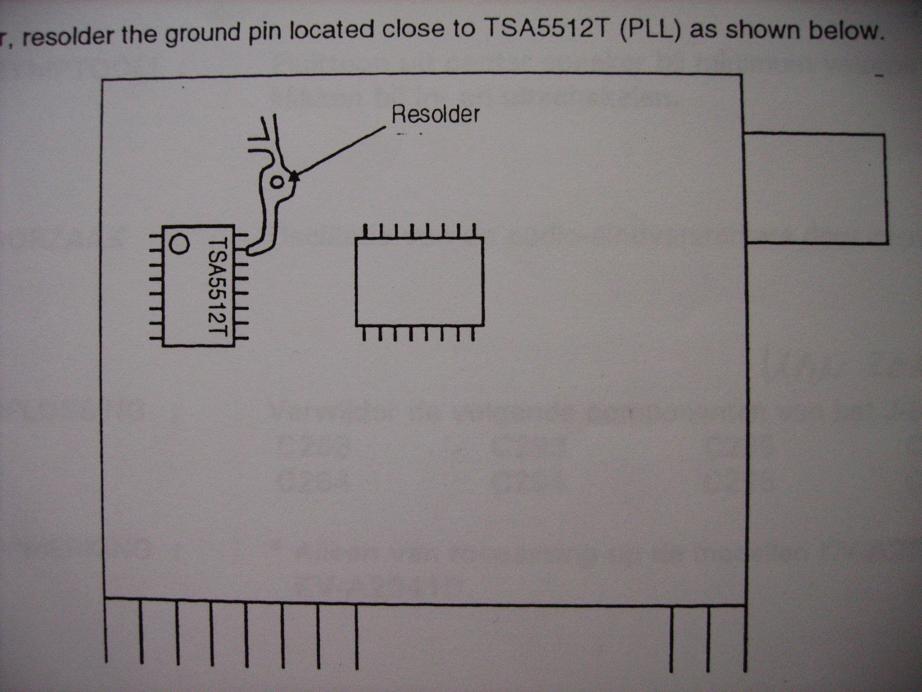

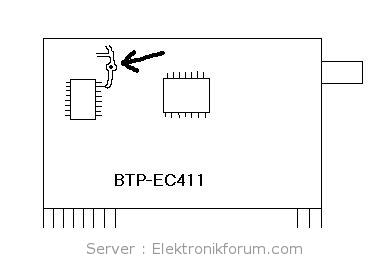

Even naar Sony (Manpower) gemaild

en kreeg dit kladje..met slechts 1 kontakt die je moet doorsolderen



Snurker



[percies]

Als ik heel goed kijk naar het A-board zie ik dat er een Philips tuner op zit. De laatste tip van snurker gaat aleen op als dit om een temic ??? tuner gaat (merk is me even ontschoten)

[Steve]

dit gaat ook niet op bij de philips tuner alleen voor de tuner volgens de bijlage.

vervang anders de philips tuner,deze kosten niet veel
