EM2E met OW fout

[Gast]

R 3652 ( 22ohm ) vervangen, als je hem niet vind, stuur PM, ik heb er destijds een foto van gemaakt van de locatie .



Bijoux

[wellcity]

graag ik kan hem niet vinden

[percies]

Vreemd verschijnsel , imers bij een defect in oost/west moet appaat in protectie gaan. Waarom blijft jouw tv aan ?



nb wat is het type tv, breedbeeld , 4:3. bij o.a de 8506 kon het zo zijn dat de breedte spontaan te breedt stond afgeregeld in het service menu. Terug regelen en klaar.

[wellcity]

het is een breed beeld, op het ow regelen in het service menu reageert hij niet.

Ook op horizontale amplitude niet ?

en idd de tv gaat niet in protectie ?



vreemd he <img src="/forums/images/graemlins/confused.gif" alt="" />

[wellcity]

R 3652 ( 22ohm ) vervangen helaas geen resultaat ???

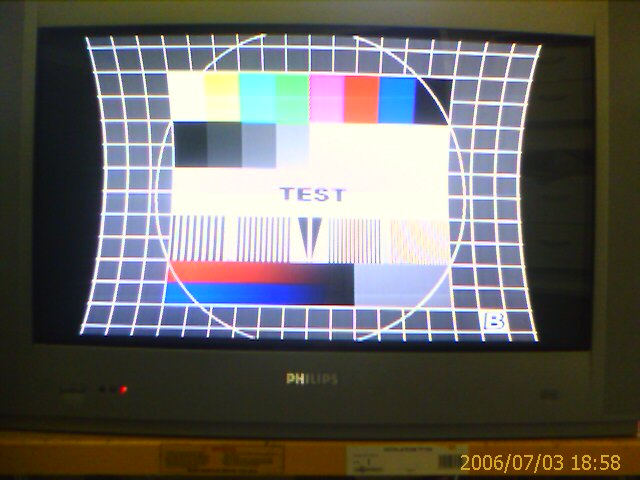

ik heb als bijlage een foto van wat hij nu doet,

dit is de stand automatisch, dus ik zou zeggen dat hij nu een beetje te smal is.

voordat ik 3483 100Ohm heb vervangen was hij veel breeder ?

[Gast]

Het probleem doet zich inderdaad aan de oost-west kant voor maar heet: pincusioning.

[wellcity]

pincusioning ? en waaraan zou dat kunnen liggen ?

[Gast]

Afbuiging, lineariteit.

[Steve]

is die zekering 1401 niet defect ??

[wellcity]

bedankt voor je reactie,



de zekering is heel

[Steve]

is de 141 volt wel goed ??deze komt aan op weerst 3488.

daarna gaat deze door een serie schakeling van weerstanden 3491 en 3418 resp150 k en 270 k. dan kom je uit op 27 volt die nog door een diode 6480 en door een 100 Mhz spoel naar de stp3nb60 gaat.

als je daar deze spanning al niet hebt,dan is een van deze componenten defect.

[wellcity]

Citaat:

is de 141 volt wel goed ??deze komt aan op weerst 3488.
daarna gaat deze door een serie schakeling van weerstanden 3491 en 3418 resp150 k en 270 k. dan kom je uit op 27 volt die nog door een diode 6480 en door een 100 Mhz spoel naar de stp3nb60 gaat.
als je daar deze spanning al niet hebt,dan is een van deze componenten defect.

141V is ok
weerstand 3491 en 3488 zitten er niet in ????

op de optocoopler meet ik maar 152mv ipv 4V

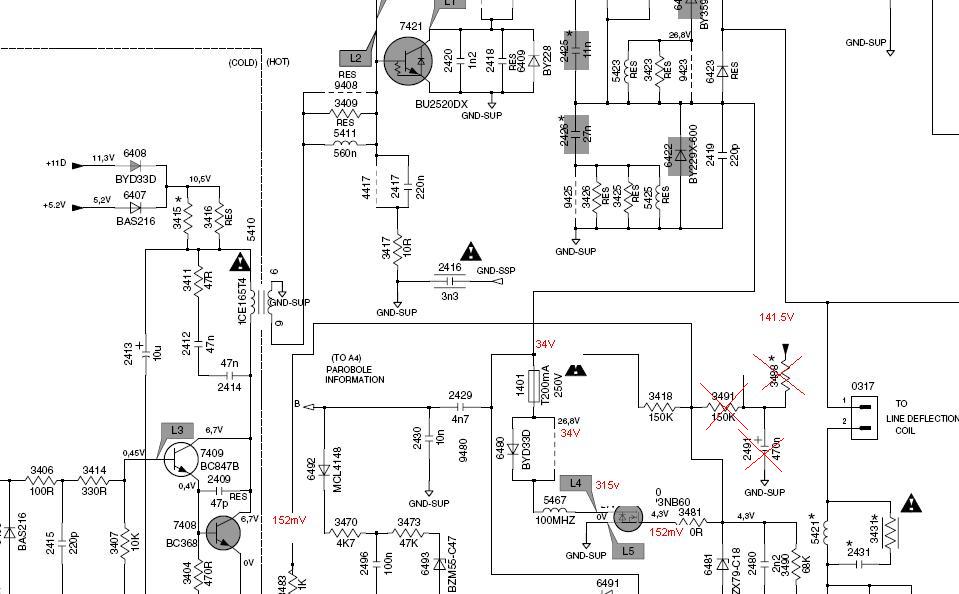

verder heb ik een bijlage zoals ik de spanningen meet.

[wellcity]

Citaat:

Citaat:

is de 141 volt wel goed ??deze komt aan op weerst 3488.
daarna gaat deze door een serie schakeling van weerstanden 3491 en 3418 resp150 k en 270 k. dan kom je uit op 27 volt die nog door een diode 6480 en door een 100 Mhz spoel naar de stp3nb60 gaat.
als je daar deze spanning al niet hebt,dan is een van deze componenten defect.

141V is ok
weerstand 3491 en 3488 zitten er niet in ????

op de optocoopler meet ik maar 152mv ipv 4V

verder heb ik een bijlage zoals ik de spanningen meet.

op de optocoopler meet ik maar 152mv ipv 4V als ik de weerstand 3483 los gooi heb ik wel 4V ik zie verschil in breedte als weerstand 3483 erin of uit heb.

zou er iets mis zijn met de sturing die naar de optocoopler gaat ?

141V gemeten is goed optocoopler, 3483, 3652 en de fet 7480 heb ik vervangen....de zekering is goed.
Aan de koude kant van de optocoopler meer ik 1V als ik de ow ga afregelen van 0 naar 63 dan zie ik op de scoop dat er sinus vormig op de 1V komt te staan ? maar of dit goed is ?
ipv 27V op de zekering meet ik 33V ?
