Samsung DCB9401R S-video uit

[Gast]

Hallo Hopelijk plaats ik dit correct ?



Jullie zullen wel weer denken die zit daar niet op, Standaard niet maar hopelijk als dit lukt wel

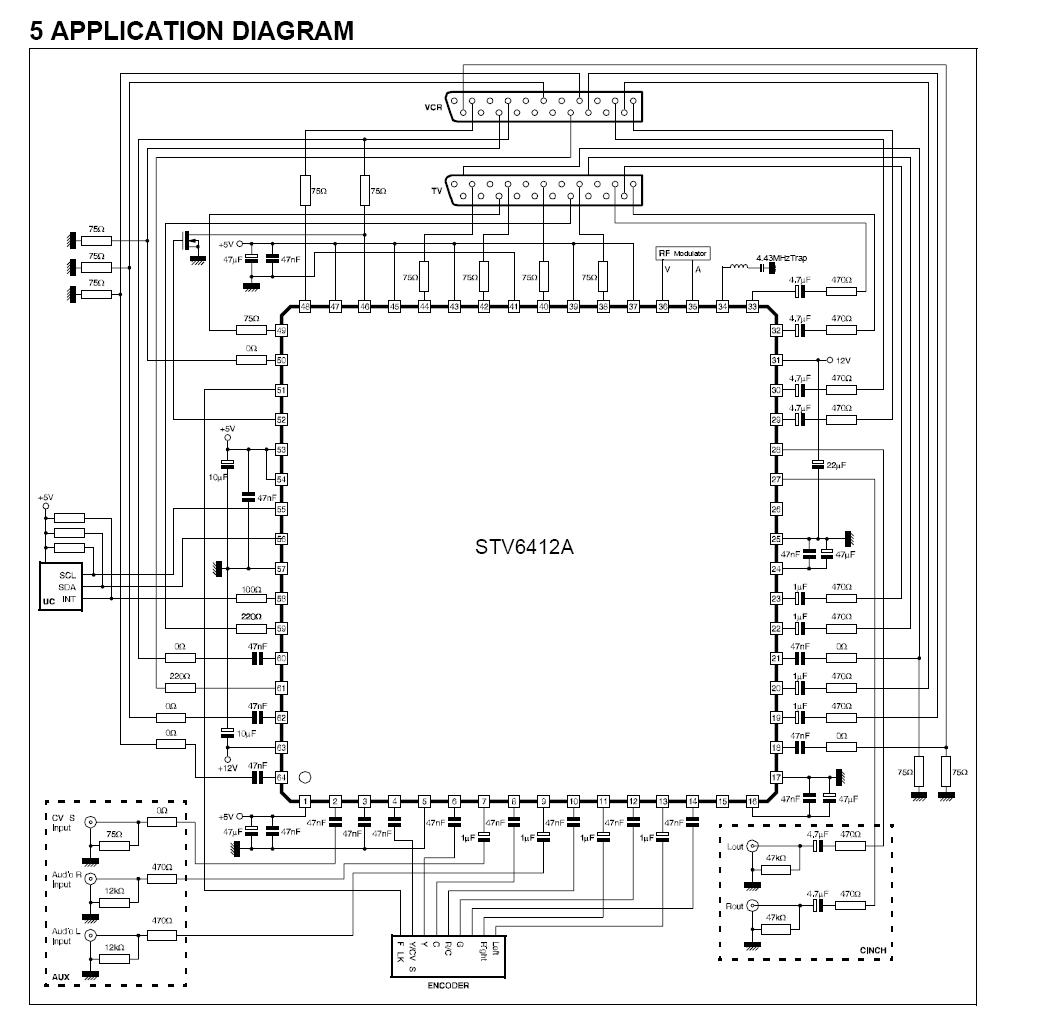

Heb net mijn kastje even op gemaakt en kwam een mooie chip tegen een Audio / Video Switcher

Van het type STV6412A. http://www.st.com/stonline/books/pdf/docs/9754.pdf

Deze ic verzorgt het rgb en composiet verhaal.

Nu dacht ik misschien is het mogelijk om van deze ic het s-video signaal af te halen en mooi een aparte aansluiting te maken !

Hoopte dat jullie misschien even wilde mee denken of ik dit goed zie



Groetjes Trunks

[JohnT]

Goed idee!

Alleen met die STV6412A ben je er niet, dit is 'slechts' een grote switch/router.

Wat je nodig hebt zijn de Y-out en C-out signalen van de composiet video encoder die daar voor zit.

Bovendien wordt deze switch volledig software matig aangestuurd, dus zijn daar ook nog wat hindernissen te nemen, want vaak wordt het Y signaal geroute via composite video danwel het groene kanaal van het RGB signaal.

Maar het is altijd leuk om dit te onderzoeken!!



JohnT

[Gast]

Hallo JohnT







Dus er moet onderin bij encoder moet het signaal afgetapt gaan worden ?

Als ik zo nog even snel kijk zie ik verder geen ic meer die daar mee te maken hebben, Denk dat je dan op de rf modulator uit komt
