Hoeveel afstand dak <=>schotel ?

[Gast StarWing]

Hallo,



Ik ben momenteel aan het zien of het mogelijk is om een satteliet ontvanger te installeren. Het probleem is dat de schotel over mijn dak moet "kijken".



Onderstaande fig. is ongeveer de situatie

Volgens mijn berekingen heb ik ongeveer anderhalve meter speling tussen het middelpunt van de ontvanger en de top van het dak, als deze 30° naar boven gericht staat.

De schotel staat op de sat gericht die TVV uitstuurd



Kan deze opstelling werken ? Ik kan evt wel wat fototje maken en posten zodat jullie een betere inschatting kunnen maken van de situatie



Code:

      /\      /  \     /    \   /      \  /        \               schotel /          \                     ()            |______________|__              plat dak



Bedankt

[Gast]

Hoe hoog komt de schotel, hoe hoog is het puntdak en hoever staat de schotel vanaf de punt (hemelsbreed).?

[Gast StarWing]

Voor de moment is het plan om de schotel op een statief te zetten, zoals te koop bij ***geen-reclame***. Ik schat ongeveer een meter tot anderhalve meter hoog.



Het dak is +/- 3,5m hoog en het centrum ligt op 4m van het plat dak. De opstaande muur dak/plat dak is +/- 1m hoog

Het plat dak is 5m lang



As said, volgens mijn tekening komt de middelijk van de ontvanger 1,5m hoger dan de punt van het dak

[WPW]

Maak zelf een ding waarmee je onder 30graden kan 'zien' of een schotel de sat zal gaan zien, dat werkt het beste, trapje erbij. Kijk eens in de database hier, er staat een voorbeeld. Er is ook software waarmee je dit kan berekenen maar ben effe de link daarvan kwijt.

[Gast]

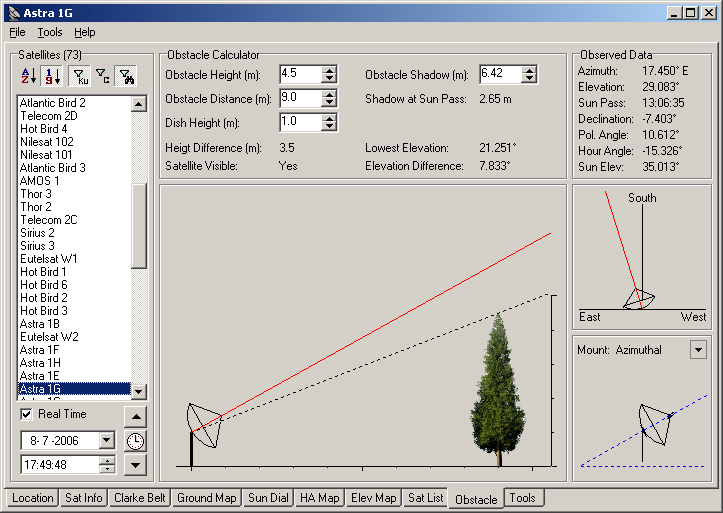

De punt van het dak is dus 9 meter vanaf de plaats waar de schotel moet komen en deze is drie tot drie en een halfe meter hoger dan de schotel. In gorbtrack krijg ik dan dit plaatje:

[Gast StarWing]

Dit zou dus in mijn geval geen problemen mogen opleveren ??

[Gast]

Als de door jou opgegeven meters kloppen wel. Dan is jouw puntdak net zo hoog als de boom in het plaatje (vanaf het platte dak). De schotel hangt op 1 meter hoogte en je hebt nog voldoende speling over. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Thomas2000]

Als jouw schatting klopt... het dak mag naar schatting als ik naar het plaatje kijk max. anderhalve meter hoger zijn.

[Gast StarWing]

Citaat:

Als de door jou opgegeven meters kloppen wel. Dan is jouw puntdak net zo hoog als de boom in het plaatje (vanaf het platte dak). De schotel hangt op 1 meter hoogte en je hebt nog voldoende speling over. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

Hoeveel speling heb je minimaal nodig om een goede werking van de ontvanger te krijgen ?

[Thomas2000]

0,00 m als alles klopt.



Dak groeit niet zoals de boom in het plaatje <img src="/forums/images/graemlins/grin.gif" alt="" />

[Gast]

Citaat:

0,00 m als alles klopt.

Dak groeit niet zoals de boom in het plaatje <img src="/forums/images/graemlins/grin.gif" alt="" />

Mijn idee exact <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" /> <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[WPW]

Of iets anders gezien, als je een schotel een klein beetje naar beneden draait ben je snel heel veel signaal kwijt, het is dus net een laserstraal waar je de schotel op uit moet richten. Dit even voor je gevoel en visualisatie.
