Tijd voor een follow-up voor dit verhaal:



Ik had eens zin om de soldeerbout flink te laten roken.

Want het was toch jammer dat het defect in de driverchips het einde was van deze mooie TV.

Dus na een paar weken speuren op internet heb ik compatible driverchips gevonden van het type STV7697B.

Dit soort chips zijn alleen niet bij de locale hobbywinkel te koop, dus ik heb flink lopen zeuren en smeken bij een leverancier om mij er 10 te verkopen (8 nodig + 2 reserve) in plaats van een zeecontainer vol.

Uiteindelijk mocht ik ze kopen voor 30 euro per stuk. (wel veel geld voor een gokje...)



Een week later had ik de 10 chips in huis en toen begon het echte werk.

De originele geplofte chips zaten onder een druppel lak vast op een soort flexibele printplaat, helaas kon ik de chips hier niet op solderen.

Dus heb ik het mes gezet in de flexibele printplaten en deze doorgesneden over de volledige lengte.

Hierna heb ik met een scherp mesje 488 spoortjes op de flexibele print die 0,8 mm van elkaar af zitten van lak ontdaan en hier losse koperdraadjes op vast gesoldeerd.

Vervolgens heb ik vier printen geëtst waarop 2 driver chips passen.

Daar heb ik weer de 488 draadjes aan vast gesoldeerd.

Dit solderen heeft wel een paar weken gekost omdat het zo priegelig was.

Met hobbylijm en wat dunne lexaanplaatjes ervoor gezorgd dat de draadjes op afstand blijven van elkaar.

De boel is tevens opgedeeld in even- en oneven lijnen, de even lijnen gaan naar de onderste twee printen, de oneven naar de bovenste twee.

Daarna alles doorgemeten, want als 2 spoortjes, pootjes of draadjes elkaar raken ploft er een driverchip van de print.

Maar na vele avonden ploeteren en nog een condensator die was doorgeslagen op een voedingsprint werkt het nu perfect!

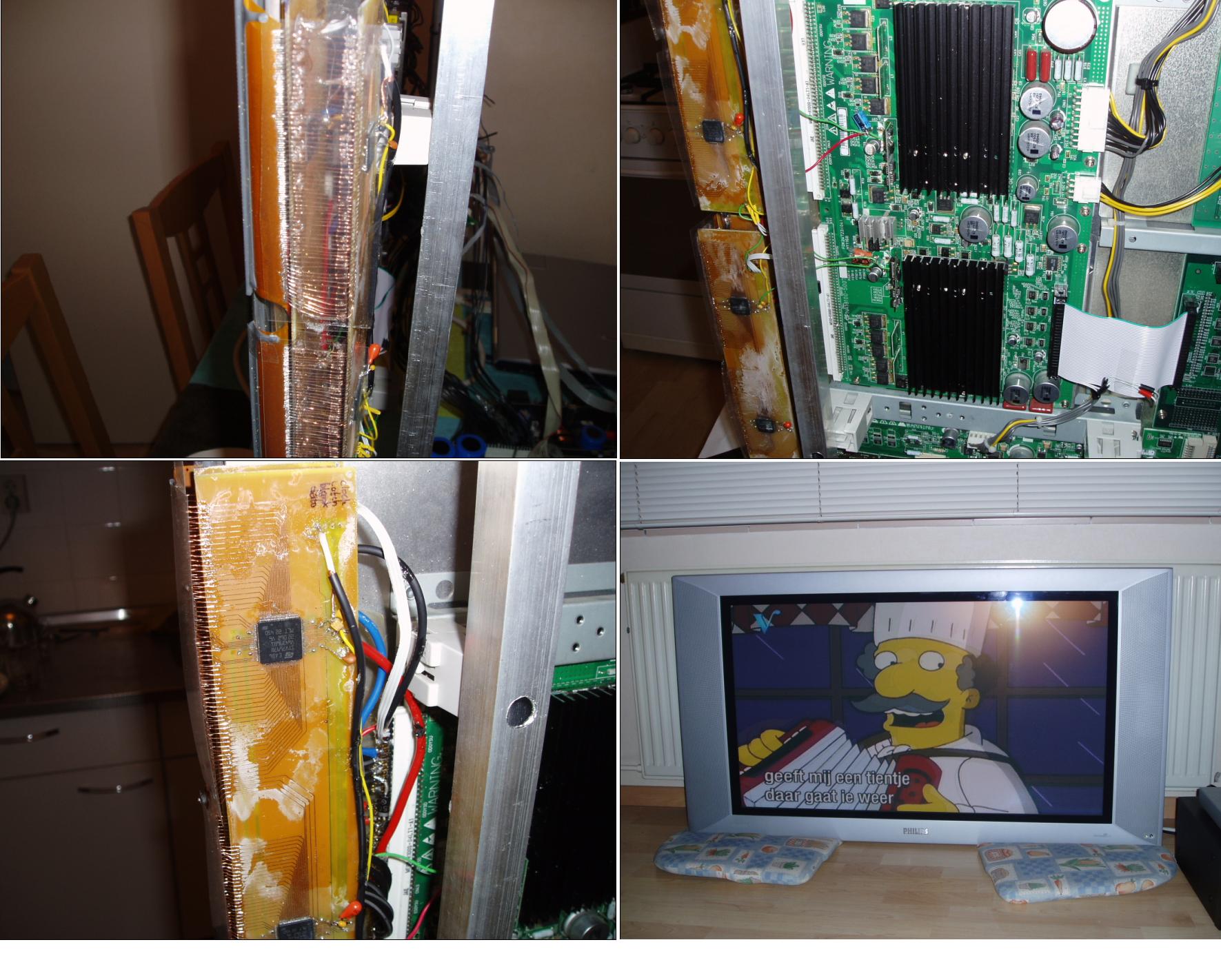

Als bijlage een paar fototjes van het project.

De witte verkleuringen op de print komen doordat de lak op de print een beetje

door de SMD soldeerflux werd aangetast.



Het is alleen jammer dat er geen medaille wordt uitgereikt voor soldeerwerk anders had ik hem vast gewonnen dit jaar. <img src="/forums/images/graemlins/smile.gif" alt="" />



Mijn dank gaat uit naar Steve, zonder zijn schema's was ik er nooit aan begonnen. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Snurker]

Okay..



Eigenlijk te veel eigendunk, maar natuurlijk wel echt verdiend..

Ik zou dit nimmer zo durven uitvoeren...mijn complimenten



Snurker (Media Research)



en dan hier die verlangde medaille



[arnoldl]

respect <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

super soldeerwerk wat een mooi geslaagd project.

<img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

wie kan mij helpen aan een schema voor

philips plasma 50fd9934/01s
