uitrichten eliptiche schotel met 3 lnb's

[Gast]

Ik heb afgelopen zaterdag geprobeerd een eliptische schotel (archsat DJ85E) met 3 lnb's uit te richten op de astra 1, 2 en de hotbird.

Ik gebruik hiervoor een satfinder voor het grove werk en mijn satelliet ontvanger voor het fijne werk.

Op 1 of andere manier lukt het mij niet.



Zelfs de astra 1 lukte mij niet vanwege storingontvangst gekgenoeg

van een eutelsat op 36E. Een groot aantal kanalen zijn hierdoor niet te ontvangen.



De tweede lnb heb ik ook nog geprobeerd voor de astra 2.

Het lnb steuntje moest iets naar beneden gedraaid worden.

Ik had meerdere satellieten tegelijkertijd.



Blijkbaar doe ik iets verkeerd.

Hoe moet ik het aanpakken ?



Mijn oude schotel (rond 55cm) had ik binnen 10 minuten teruggeplaatst en uitgericht.



Graag hulp.

[WPW]

Vertel eens in detail wat je doet.

Als leidraad, verbind 1 lnb (astra1) rechtstreeks met de ontvanger en zet de ontvanger op BVN met, als dit kan, de signaal balken ook op het scherm.

Als je meerdere sats tegelijk hebt dan staat de switch niet goed in de ontvanger ingesteld.

[Gast]

Ik heb nog geen lnb switch gemonteerd.

Mijn receiver is rechtstreeks aangesloten (via een satfinder)

op een lnb. De satfinder is niet de oorzaak van zender verlies.

Ik heb hem er ook tussen uit gehad.

Ned 1,2,3 rtl serie sbs6 net5 en bvn ontvang ik niet.

TMF MTV nederland bijvoorbeeld wel.

Ik kan op mijn receiver een sateliet selecteren.

Dan zie je de ontvangst sterkte en kwaliteit.

Ik zie de astra 1 met uiteindelijk 60 a 65% onv. sterke

maar ook de eutelbird 36E met 45% sterkte. Die storen elkaar denk ik.

Een lnb wissel had het zelfde resultaat.



Ik heb een opstelling gehad met de astra 1 lnb precies in het midden

van de lnb-schuif-balk (= midden schotel).



Ik heb ook een opstelling gehad rechts van het midden (als je op de schotel kijkt).

Het voorbeeld plaatje in de montage handleiding staat een voorbeeld

met de astra 2 en de hotbird. Dat is "lnb astra 2" -- 96mm -- midden -- 96mm -- "hotbird". Een astra 1 lnb wordt niet genoemd.

Omdat de hoek tussen de hotbird en astra 1 vrij klein is

staan die lnb's volgens mij vlak bij elkaar.



Beide het zelfde resultaat.



Later heb ik met de astra 2d lnb geexpermenteerd.

Met de astra 1 lnb in het midden moet de astra 2 lnb naar uiterste

(kan niet verder) links.

Met de astra 1 lnb meer naar rechts heb ik de astra 2 niet meer kunnen

vinden. Met de hotbird lnb heb ik de hotbird vrij zwak kunnen vinden.



Als je advies heb graag.

[WPW]

19e en 36e met dezelfde lnb kan niet, dus je zit met de frequenties van 19e (astra1) naar een andere sat te kijken dan 19e, er kunnen freq. overeen komen tussen 19e en 36e waardoor het lijkt alsof je ze alle 2 ziet.

Toch moet je met BVN beginnen, als je die goed had op je vorige schotel stem daar dan op af en ga met de nieuwe schotel aan de gang totdat je weer BVN ziet.

Is dit een schotel met 2 reflectoren? zitten ze alle 2 dan wel goed?

Astra1 en HB staan idd. naast mekaar, tis maar 3 graden, en tevaak vindt men HB en denkt men op astra1 te staan.

Dus zoek de positie van HB op de schotel, dan astra2 en deel de afstand door de graden 28.2 / 13, dan weet je hoeveel centimeter astra1 naast HB komt te staan.

Je kan ook met astra2 beginnen en afstemmen op bbc1 of zo.

Effe rekenen, astra1 komt 37,9 milimeter links van HB te staan.

[Gast]

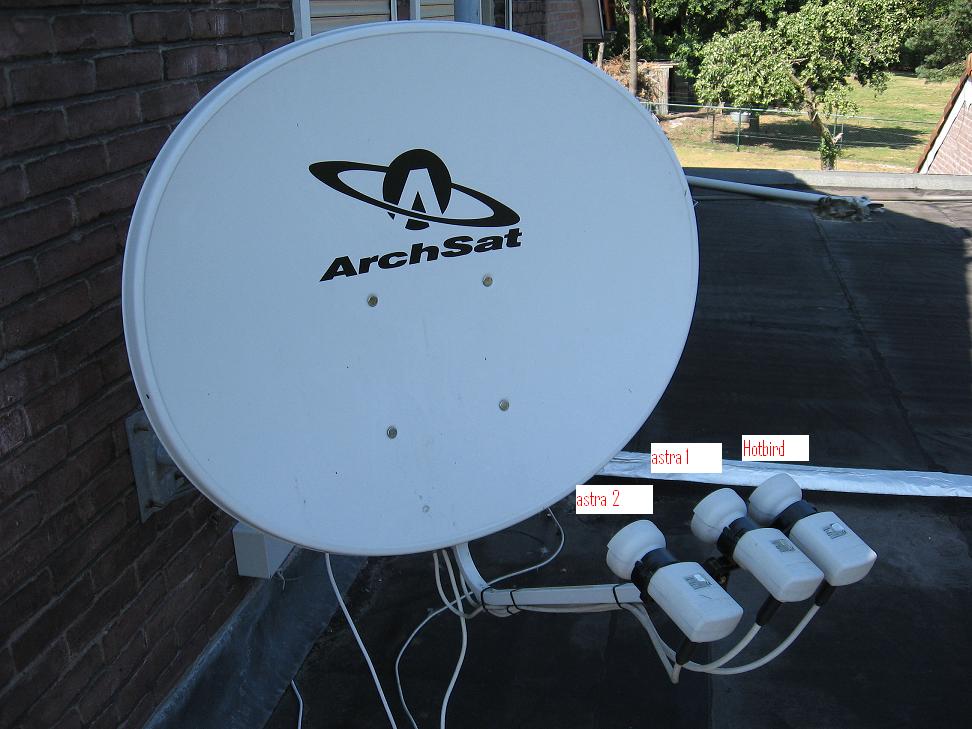

ff een foto van de mijne gemaakt.

[Gast]

Volgens mij kijk ik niet naar een andere satelliet.

Tmf en MTV-nl zitten alleen op de astra 1 via canaal digitaal.



Het is een schotel met 3 lnb-houders

In de schotel manual laten ze er 2 houders zien op 2*96mm

tov het midden.



Je maakt een rekenfoutje. Tussen de hotbird en astra 1 zit 6,2 graden.

Werkt het dan zo dat tussen de lnb's (volgens de manual van schotel)

van astra 2 en de hotbird 2*96mm moet zitten dan dat dan (6,2/15,2)*2*96mm=78mm

moet zitten ?

Het zijn 40mm lnb's dus 37,9mm kan zsz niet.



De 3 lnb's-houders zitten op een staafje plastic.

Ik kan de lnb's hierover een schuifen.

Dat staafje plastic kan ik ook verdraaien om de elevatie-hoek verschillen

van satelliet naar satelliet op te vangen.

Ik denk dat dit maar een kleine hoek is van 1 a 2 graden.

Heb je daar ervaring mee hoeveel dit moet zijn.

[WPW]

Klopt, foutje <img src="/forums/images/graemlins/grin.gif" alt="" /> dan is het 2x die waarde. Kijk eens naar de foto hierboven.

[Gast]

bij mij zit die ook ongeveer 1 a 2 graden gedraait maar probeer eens de houder eraf te halen en dan met de hand even zoeken zorg er wel voor dat je zelf het signaal niet tegehoud dus wat langs de schotel gaan staan. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />



op hoeveel graden het je de schotel staan

[Gast]

bij mij zit die ook ongeveer 1 a 2 graden gedraait maar probeer eens de houder eraf te halen en dan met de hand even zoeken zorg er wel voor dat je zelf het signaal niet tegehoud dus wat langs de schotel gaan staan. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

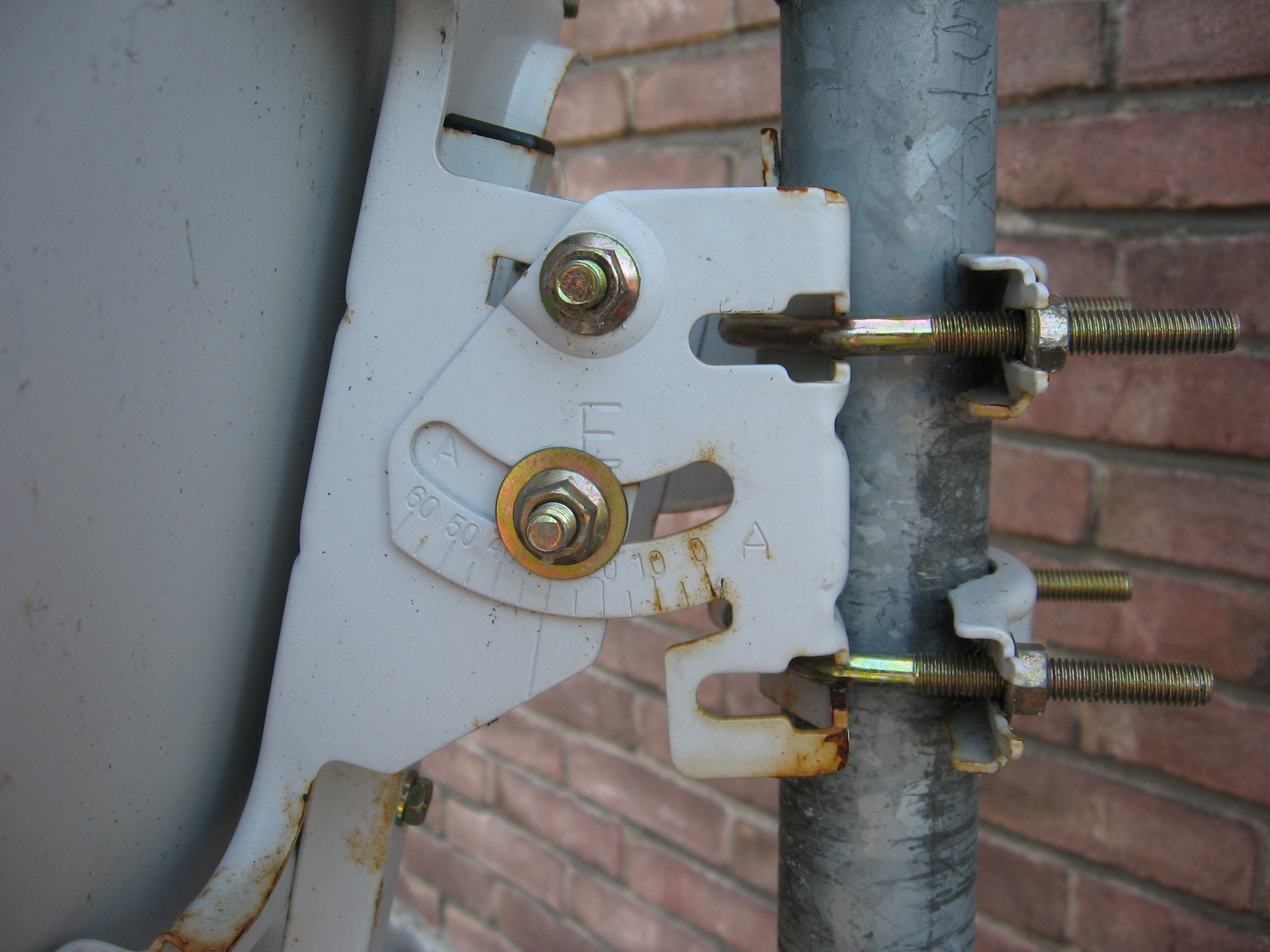

op hoeveel graden het je de schotel staan zie foto



let niet op het roestige gedeelte na de vakatie moet er een WF komen <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Triax-88]

Je Astra 2 LNB hoort wel hoger te staan dan je Astra 1 LNB, of zit dit bij Eliptische schotels anders???



[Gast]

dit lijkt omdat ik de foto van schuin heb geknipt maar hij zit ongeveer een halve lnb erboven en HB eronder

<img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Triax-88]

O.K. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Nog een vraagje over de hoek van 1 a 2 graden.



Die hoek was bij mij veel meer (in orden van 10 graden).

Logisch dat het bij mij fout gaat.



Volgens mij maak ik zelf een denk fout.

Ik dacht dat de astra 2 lnb lager moet staan tov de ander 2 lnb's.

Nu ik die foto's zie lijkt het andersom.

Wat is nu goed ?



Het zal volgende week zaterdag worden voordat ik de eliptische

schotel weer ophang. Ik weet nu weer meer

Als er meer mensen zijn die hun ervaring willen delen graag.

[Gast]

de linkse is de astra2 en de rechtse HB dus astra 2 zit lager in de clarkbelt en moet hoger op de schotel.

[Gast]

als het waren krijg je dit
