Bigsat RG8 coax kabel vervangen voor Belden H125 --> beter sginaal

[WPW]

RG8 Impedance: 50 Ohm



Útlum: 0.229 dB / 1 m / 2.4 GHz



Dus iets van 22,9 db bij 100 meter 2400 Mhz. Maar dit zal wel 2x zoveel zijn op een 75 ohm verbinding.



@goedkoop(e) koka, ja mooi he! heb er al 5km van ingelegt, heerlijk <img src="/forums/images/graemlins/grin.gif" alt="" />

[cosmos]

Dit artikel gevonden op een Amerikaanse website, mischien hebben we hier wat aan.

http://strongsignals.net/access/content/co-ax.html

[WPW]

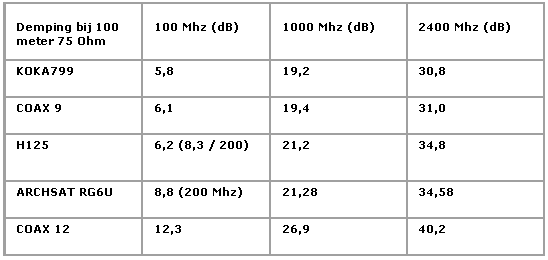

Heb net eens alle informatie opnieuw opgezocht en dubbel geverifieerd, dus een aangepast tabelletje:



[Gast]

De Archsat RG6 coaxkabel blijkt in de praktijk mee te vallen.

Zie ook Hoe lang mag een coaxkabel zijn?





Met vriendelijke groeten <img src="/forums/images/graemlins/wink.gif" alt="" />



sattaz

[WPW]

Update op de tabel:



[Gast]

Heeft iemand ervaring met de "pro 7513 digitale coax"? (google: groothandel 2212300). Deze kabel zou een verlies hebben van 0,16db per meter. Deze zou in theorie beter moeten zijn dan de koka799.

[WPW]

Zonder demping specs op 1000 en 2400mhz over 100meter weet je niks.

[Tonskidutch]

graag koka..



maar uh beste wpw (ondanks dat je vaak herhaald)



NERgens te krijgen aan de rol m1 in deze Regio Amsterdam



dan moet je alweer speciaal webwinkels bezoeken per internet en dus relatief veel aan verzendkosten bijbetalen (dat is dan weer dubbelduur)



ik wil ook wel wat db'tjes verbetering maar de belden of koka is nergens te vinden zonder hoge extra kosten te maken in deze regio







cheers

[WPW]

koka, koka, koka, koka, koka, koka, koka, koka, koka, koka, koka, euhmm mja je hebt gelijk ik herhaal beetje teveel <img src="/forums/images/graemlins/grin.gif" alt="" /> je hebt PM.

[Bigfoot]

Ik heb laatst bij een Duitse webwinkel deze kabel gekocht met de volgende specis (volgens hun dan):



100m SatConn Koax-Kabel 120dB, Class A, "4-fach geschirmt"



Prijs EUR 29,70 per 100 meter



Dämpfung bei 20°C in dB/100m:



100 MHz 5,2 dB

1000 MHz 17,6 dB

2050 MHz 27,6 dB



Doet het prima bij, mij, heb nog wel wat meters over.

[WPW]

32,3db bij 2400mhz, niet slecht.

[Bigfoot]

Citaat:

32,3db bij 2400mhz, niet slecht.

Hoe kom je bij die waarde?

[Wielleke.]

Citaat:

De Belden catalogus geeft toch wat andere waardes:

(100MHz / 1000Mhz / 2400MHz)

Coax-9 staat niet in de catalogus
RG6 6,4dB / 21,7dB / 35,5dB
H125 6dB / 20,4dB / 33,5dB
Coax-12 8,2dB / 27,7dB / 45,2dB

----------------------------------------------------------

De type benamingen zoals b.v.b. Coax 12 staat voor het aantal db demping per 100mt bij 240mhz . ( dus )

Coax 12 heefd 12db - demping - 100mt bij 240mhz
Coax 9 heefd 9db - demping - 100mt bij 240mhz
Coax 6 heefd 6db - demping - 100mt bij 240mhz
Coax 3 heefd 3db - demping - 100mt bij 240mhz
Coax 1.5 heefd 1.5db - demping - 100mt bij 240mhz

Dit zijn standaard normen die gelden voor Coax kabel die
gebruikt worden in kabel netten.

Gr. Wiel.

[WPW]

Citaat:

Citaat:

32,3db bij 2400mhz, niet slecht.

Hoe kom je bij die waarde?

Natte vinger werk <img src="/forums/images/graemlins/grin.gif" alt="" /> maar hier is een formule voor.

Bvb:
Kabeldemping (PA0EJH).

De Coax3 kabel wordt toegepast in Kabel TV netten. De kabeldemping van deze coax is gedefineerd in dB per 100Mtr bij 230Mhz , dus 100 Mtr Coax 3 heeft bij 230Mhz 3dB demping. Voor het omrekenen naar de demping bij andere Freq. kun je de volgende formule hanteren: D bij Fx = D230 * wortel ( Fx/230 ).
Dus 100Mtr Coax3 heeft bij 145Mhz een demping van: 3 * wortel(145/230) = 2,38dB , en 168Mtr Coax3 heeft dus 1,68x2,38 = 4dB demping.

[WPW]

Citaat:

Citaat:

Zonder demping specs op 1000 en 2400mhz over 100meter weet je niks.

Oh nee......iig 16dB op 100meter <img src="/forums/images/graemlins/grin.gif" alt="" />
Wel leuk die tabellen, en wat een verschil in demping, en dan was er ook nog een mod die beweerde dat een stukje gewone cai coax niets uitmaakte voor satelliet ontvangst <img src="/forums/images/graemlins/wink.gif" alt="" />

Daarom hanteer ik 2 honkbankknuppel woorden storingsgevoeligheid en signaal reserve <img src="/forums/images/graemlins/grin.gif" alt="" />
