veel aderige kabel Plasma- welke?

[Tonskidutch]

Hoi,



zoals enkele oplettend hebben gevolgd ben ik aan de verbouwing bezig



ik leg een dikke duims E-pijp onder de zwevende dekvloer van de ene kant van de kamer naar de andere om de plasma zo meteen met beeld informatie te voeden.



huidige aansluiting lijkt op een Dsub 15, echter breder met 27 pinnen en de aarde (panasonic TY-SCP1503)



als ik in de toekomst een andere plasma of nog geiniger display koop (daar deze de geest opgegeven heeft - god verbiede) dan zie ik nu veelal een direkte RGB aansluiting op die display bij de modellen in de winkel..



maar wat de toekomst brengt weet je niet en ter zijner tijd de vloer open bikken is geen optie..



welke meeraderige kabel lijkt jullie het geschikst om door de duims pijp te trekken die ook de kwaliteit waarborgd en voor een RGB kabel kan funktioneren?



(met dus na het trekken te solderen connectors, die niet door de pijp passen <img src="/forums/images/graemlins/smile.gif" alt="" /> )



hoop op jullie knowhow te kunnen gaan vertrouwen.



cheers

[Snurker]

in praktisch alle nieuwe modellen..zit de aardse analoge ontvanger in het scherm zelf.

Maar als je natuurlijk via een satelliet-ontvanger of DVD-recorder werkt moet je rekening houden met óf RGB óf component óf een wat lastig te monteren 19 adrige HDMI plug (20 mm breed)...zijn natuurlijk smaller dan een DVI plug

Ga je dus voor HD, dan is het beter een buis te nemen waar die kabel met plug en al door heen getrokken kan worden...met extra ruimte of een extra buis voor de andere kabels..randgeaarde 230 volt, coax, PC, HDMI-2, Camera !!



Snurker (Media Research) <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Tonskidutch]

bedankt voor je antwoord Snurker,



maar uh mijn huidige kabel (zou die al zo lang zijn) heeft stekkers van 4 cm breedt en 8 cm lang

en door de bochtstraal van de nu reeds ingefreesde pijp gaat dat nooit lukken.



daarom mijn vraag bij solderen geplaatst omdat die stekker er achteraf aan moet (beetje knappe jongen moet dat toch voor elkaar krijgen)



mijn gedachte was dus een zoveel aderige kabel te nemen waaraan eerst de huidige stekker (bredere dm15 look alike) gesoldeerd kan worden en in de toekomst een RGB OF DVI stekker.



of zal ik er metteen een flatcable RGB bijleggen dit weekend*?



want dat past nog net in de gefreesde sleuf op de andere buizen voor dat de zwevende dekvloer erbij komt



der ligt al een normale e-buis voor coax en of cat5

der ligt al 220 met randaarde in normale e-buis

der ligt een duims e-buis (voor die dikke aderige beeldkabel)

der ligt een qed centerspeaker kabel in een ebuis





denk dat ik er toch vast een flatcable in leg* »

moet de aannemer maar wat voorzichtiger zijn bij het leggen van de zwevende dekvloer platen van fermacel. (2 E 35)



cheers

[Big fellow]

Ton,



Heb je al gekeken of je de connectors die je nodig hebt los kan krijgen? En of ze in soldeer uitvoering beschikbaar zijn? (Want anders zit je weer vast aan zo'n mooie krimptang...)

Kwa kabel, dan moet je uitzoeken wat er in de kabel zit. Zitten er meerdere coaxjes in, is het een combinatie (waarschijnlijk), zijn het afgeschermde enkele aders etc. Eigenlijk alleen achter te komen door de kabel door te knippen... Maar dan heb je geen beeld meer.. Misschien dat je ergens een langere kabel kan kopen waar je de connector vanaf kan knippen. Dan moet je gaan splicen met de juiste connectors enzo...

Kan je het niet gewoon in een K25 goot o.i.d. duwen? (Deze eventueel infrezen zodat je alleen de kap ziet...



Big fellow

[percies]

Hoi Tonsky,



heb je wel eens nagedacht waarom zulke kabels zo duur zijn ? het gaat je nooit lukken een dergelijke kabel in elkaar te flansen. sommige aders twisted pair, anderen niet. lijkt mij een onmogelijke zaak...

[arnoldl]

ben ook bang dat het makkelijker gedacht dan gedaan is.



kan je niet gewoon een dikke kabelgoot infrezen zeg 5x1 cm ofzo



grtx , arnold

[Tonskidutch]

Citaat:

Hoi Tonsky,

heb je wel eens nagedacht waarom zulke kabels zo duur zijn ? het gaat je nooit lukken een dergelijke kabel in elkaar te flansen. sommige aders twisted pair, anderen niet. lijkt mij een onmogelijke zaak...

ik flans niks in elkaar, ik wil info hoe en wat
en geen halfbakken info over soms / misschien / eventueel

ik zoek al een week info over die kabel
TH 42 PW5
naar
TU-PT600E

de kabel nu effe ter analyse doorknippen lijkt me geen optie ookal omdat de stekkers sealed confection uitvoering zijn.

ik ga maar eens een uur aan de telefoon hangen met panasonic duitsland (nederland heeft geen 24 uur support)

toch bedankt allemaal

cheers

[percies]

Tonski, ik heb nu even een rustpauze ingelast, maar ik kan volgende week wel even een kijkje gaan nemen op mijn werk

[Tonskidutch]

een D-SUB 26 van 15 meter is als accessoire verkrijgbaar..

voor deze koppeling display en tuner



pin assignment is niet boven water te krijgen voor D-SUB 26

dan maar een 15 meter kopen / maar hoe snel heb ik die?



percies, als je eens zou kunnen kijken.. maandag? <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

vloer gaat woensdag dicht



cheers

[percies]

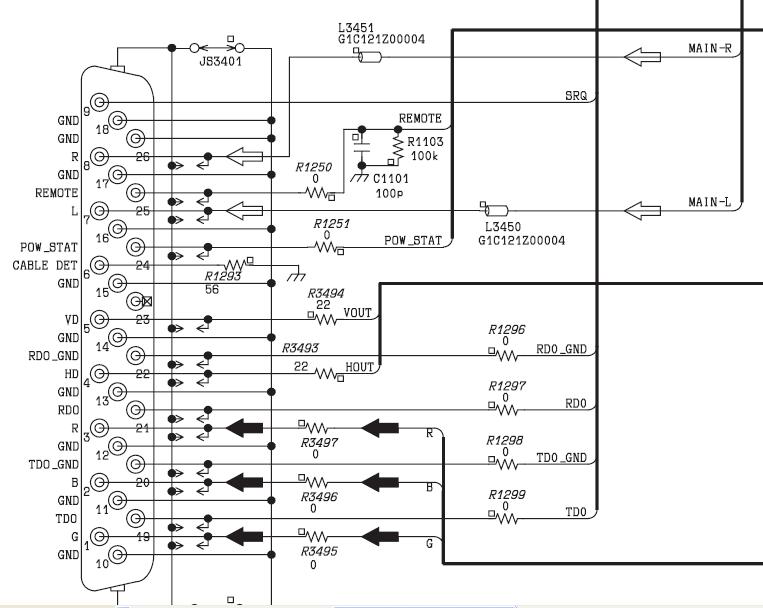

Probeer zoveel mogelijk info te vinden, maar gaat een beetje moeizaam , maarja... Hier de pin bezetting aan de tuner kant alvast..



[Tonskidutch]

tcheemig

percies,



percies wat ik nodig heb..

want o schrik de vloer is vandaag al dicht gelegd dus ik moet solderen nadat de aannemer weg is.



een langere (15m) kabel was op bestelling 2 weken

de huidige is enkel 3m en dus onmisbaar tot verhuizing en te kort



als je die ook voor display kant hebt indien anders belegd......... [color:"red"] HEEL graag.. [/color] <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />



cheers

[Tonskidutch]

Citaat:

Hoi,

zoals enkele oplettend hebben gevolgd ben ik aan de verbouwing bezig

ik leg een dikke duims E-pijp onder de zwevende dekvloer van de ene kant van de kamer naar de andere om de plasma zo meteen met beeld informatie te voeden.

huidige aansluiting lijkt op een Dsub 15, echter breder met 26 pinnen en de aarde D-SUB 26 (panasonic TY-SCP1503)

als ik in de toekomst een andere plasma of nog geiniger display koop (daar deze de geest opgegeven heeft - god verbiede) dan zie ik nu veelal een direkte RGB aansluiting op die display bij de modellen in de winkel..

maar wat de toekomst brengt weet je niet en ter zijner tijd de vloer open bikken is geen optie..

welke meeraderige kabel lijkt jullie het geschikst om door de duims pijp te trekken die ook de kwaliteit waarborgd en voor een RGB kabel kan funktioneren?

(met dus na het trekken te solderen connectors, die niet door de pijp passen <img src="/forums/images/graemlins/smile.gif" alt="" /> )

hoop op jullie knowhow te kunnen gaan vertrouwen.

cheers

Poe hee Jongens en meisjes,, <img src="/forums/images/graemlins/crazy.gif" alt="" /> ik word er moedeloos van

heb ik een maand geleden de originele 15 meter kabel besteld bij panasonic

vraag meermaals wanneer ik die nu eindelijk geleverd krijg, (geen antwoord)

bel en wat blijkt die is niet meer leverbaar.
Ik had wellicht nog kunnen wachten op antwoord tot sint juttemis <img src="/forums/images/graemlins/mad.gif" alt="" />

waar haal ik die kabel vandaan?
heeft iemand een tip / heeft iemand eentje liggen die niet meer gebruikt wordt (de panasonic TY-SCP1503 voor de TU-PT600E naar de TH-42PW5)
ik kan niets afronden zonder die verbinding (onder de vloer door met de passende langer kabel)

graag een concrete tip / hulp

cheers <img src="/forums/images/graemlins/smirk.gif" alt="" />

[arnoldl]

ooei , andere plasma kopen ..maar daar zit je vast niet op te wachten.



een_of_andere_veiling_site/internet gechecked.



post eens een foto van de stekkers , mischien is er iets compatebel



grtx , arnold

[Tonskidutch]

arnoldl,

bij een bekende winkelketen voor elektronika etc vind ik de D-SUB 26 stekker wel

de Kabel zelf echter is een andere kwestie of die te krijgen is dat moet ik nog verder uitzoeken...



bijgaand is een fotootje wel ietsjes donker maar je kunt het net nog zien



ook bij een kant en klaar oplossing moet de stekker er aan een zijde af geknipt worden

en moet gesoldeerd worden

dus of ik nu alles los koop of enkel een kant en klare aanpas is misschien minder belangrijk



cheers

[arnoldl]

Nou dan kan je een eind komen.



wel een klus , maar volgens schema moeten afgeschermd zijn:



r

g

b

sync-v

sync-h

evt audio indien gebruikt.

rest kan volgens mij los.



dus zoek een 5x video sigaan kabel + evt audio kabel + multikabel voor de rest.

en het zou moeten werken.



ben je gelijk redelijk futere proof.. tv's met ingeboude tuner kan je dan iig via rgb aansturen.



grtx arnold
