Waar kan ik een printplaatje laten maken voor mijn JTag ontwerp?

[Gast]

Hallo,



Ik ben aan het denken om zelf een JTag voor mijn Aston in elkaar te zetten (ziet er simpel genoeg uit, gewoon enkele weerstandjes, 1 IC en 2 connectoren) het enige probleem is dat ik geen printplaatjes kan maken.



nu is mijn vraag of iemand hier misschien weet waar ik goedkoop zo'n plaatje kan laten maken (bijv. een-of-andere online electronica winkel waar ik dan ook meteen de andere componenten kan bestellen).



waarschinlijk zal dit via PM moeten gebeuren.

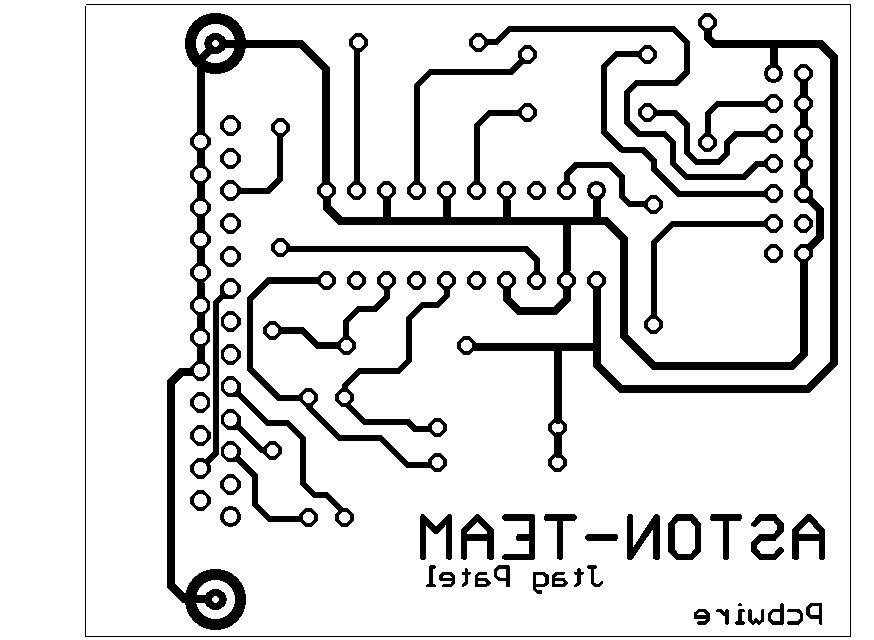

ik heb de print layout in bijlage toegevoegd

[gerrit B]

met dit mooie weer kun je hem eenvoudig zelf maken.

gewoon afdrukken op doorzichtige folie of even overtekenen en zorgen dat hij goed zwart wordt.

printplaat kopen en op maat zagen. de rest in kleine stukjes knippen

van deze stukjes haal je de folie af en leg je buiten neer in de zon. Jouw tekening er boven op en met zo'n 8 a 10 min haal je het eerste stukje weg daarna elke 2 min het volgende stukje (wel even de stukjes merken zodat je weet welke hoe lang ze in de zon hebben gelegen)

de stukjes ontwikkelen in een beetje lauw water met gootsteen ontstopper (natroloog) en die wat het beste is gelukt is de de tijd die je de print dus moet belichten.

Nu van het op maat gezaagde stuk de folie afhalen jouw tekening er boven op en belichten in de zon.

Ontwikkelen, goed laten dogen en in en bad met ijzer3chloride tot de sporen goed zichtbaar zijn en de rest van het koper weg is.

Goed schoonmaken.

Onderdelen erop solderen en evt. een beschermlaag aanbrengen en klaar is je zelfgemaakte print.

Heb je een zonnehemel/hoogtezon oid. dan kun je die ook prima gebruiken met als voordeel dat de belichtingstijd vaak korter is en minder wisselt want de zon schijnt nu eenmaal het ene moment meer dan het andere moment.



suc6



Gerrit Bakker

[YUGI]

neem maar even contact op met Klinkie die heeft vast nog wel een j-tag print liggen voor weinig.heb je ook geen gekloot.



gr

[Gast]

Bedankt voor de tip !



ik heb een PM gestuurd naar Klinkie want als hij hier ervaring mee heeft loop ik toch minder kans dat ik de Xena 1700 helemaal naar de knoppen help <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Pionewbie]

Klinkie heeft Jtag printen voor een Pioneer ontvanger.

Ik heb geen schema gezien, maar aan de hand van de layout lijkt het erop dat deze Jtag voor de Aston toch anders is. Er worden andere pinnen voor parallel en decoder gebruikt.



Je kunt ook de Jtag maken met gaatjesboard.

Steek daar de onderdelen op en maak aan de onderzijde de juiste verbindingen met stukjes geïsoleerde draad.

Niet mooi en je moet opletten, maar het is goed te doen.

[Gast]

Oké,



Ik zal de reactie van Klinkie afwachten (je weet maar nooit) en als ik hem toch zelf moet gaan maken zal ik dat met dat gaatjebord eens proberen.

[Pionewbie]

Er is nog een methode om tamelijk eenvoudig printplaten te maken.

Je hebt nodig. Een laserprinter, fotopapier voor de printer, niet fotografisch printplaat en etsmiddel.



Lees hier de volledige beschrijving
