type nummer gezocht aristona radio

[Gast]

Hallo . ik heb hier een aristona radio waar het type plaatje van ontbreekt , mischien weet iemand mij het type te vertellen het is een buizenradio vermoedelijk uit de tweede helft van de jaren 50 het betreft hier een OTL eindtrap met de volgende buizen 2X de EL84 en 2X de UL41 deze radio heeft 4 luidsprekers waarvan de laag midden speaker op twee buizen werkt , en de resterende 3 speakers staan in serie op de andere twee buizen elke eindtrap heeft een EL84 en een UL41 . waarschijnlijk is het een toestel uit de SA43?? serie . wie herkent dit toestel . B.V.D

[Gast]

Een foto doet wonderen.

Aan de genoemde buizenbezetting gaat het om eem dubbele (geen stereo) transformatorloze eindtrap. Bi-Ampli principe.

Ik wist niet dat Philips dit met een EL 84, UL 41 deed.

Het zijn namelijk precies dezelfde buizen op de gloeispanning na en de inwendige impedantie van de twee buizen brengen het nooit op 800 ohm.

Ahh moment..de luidsprekers staan in serie..? Dan is het ca.1.600 ohm. Geniaal..nooit aan gedacht.

Dit is een buizen combinatie die niet vaak voorkomt. Dus een vrij uniek toestel.

Ik ga eens voor je op zoek.

[Snurker]

Kijk anders HIER maar even



Groeten van Snurker <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Oke, het heeft even geduurd voordat ik een url toegankelijke website heb gevonden om de foto's online te zetten.

Hier bij de links van de 2 foto's. De voorzijde en de achterzijde.



Groetjes Theo

http://theosworld.myphotoalbum.com/view_...p;amp;id=voor_3





http://theosworld.myphotoalbum.com/view_...amp;id=achter_2





[Gast]

Dat is vrij moeilijk.

Ik geloof dat je het beste kan googelen naar de vrij unieke buizen bezetting van 2 x EL84 en 2 x UL41. Die paring is mij onbekend bij dit type eindtrap. Wel 2 x EL 86. Die buis is er normaal voor gemaakt om in die schakeling een uitgangsimpedantie van 800 ohm te verkrijgen.

De UL41 en EL84 zijn vrijwel gelijk, alleen heeft de UL41 een hogere gloeidraad isolering ten opzichte van de kathode zodat hij in die schakeling als "bovenste" buis gebruikt wordt met een hoge gloeidraad-kathode spanning. Een EL 84 zou daar defekt raken.

De latere EL86 had een hogere isolatie zodat er daarvan 2 dezelfde gebruikt konden worden.

Het waren mooie eindtrappen met een loepzuiver geluid, met het nadeel dat de luidsprekers 400 of 800 ohm impedantie hadden en die waren vrij gevoelig voor defekten. (spannings overslag of onderbreking)

[Steve]

die paring kan wel maar kost meer ,dit is een vrij uniek toestel.

hier zijn er maar enkele van gemaakt.(misschien een SA4004)

[Snurker]

Citaat:

Oke, het heeft even geduurd voordat ik een url toegankelijke website heb gevonden om de foto's online te zetten.

Maar je kon die foto's ook hier gewoon plaatsen...via afbeelding meezenden

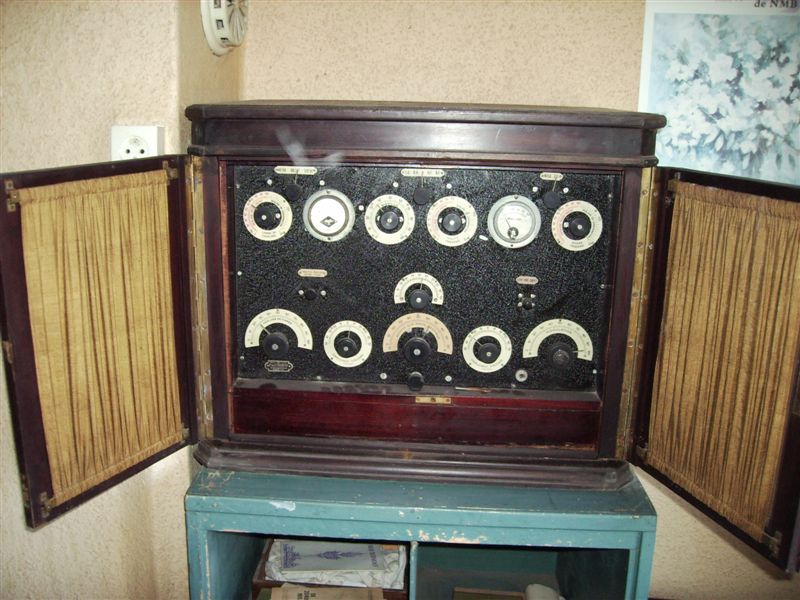

zoals deze oude radio bij mij op zolder.



Snurker <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

dit is inderdaad ook wel een leuke . mijn oudste radio is van 1928 ( een 2511 )
