Moderator Matchless Geplaatst: 15 augustus 2006 Moderator Geplaatst: 15 augustus 2006 Ik ben bezig met een (her)verbouwing in ons nieuw huis. Omdat ik probeer zoveel mogelijk een energie besparend huis te bouwen wil ik in huis zoveel mogelijk led spotjes gebruiken.dit met het idee om later een zonnepaneel op het dak te plaatsen. Zo komen er 10 in 2 trappen te zitten en 6 boven de trappen. Maar ook komt er een standaard lamp te hangen omdat de led lampen nog niet genoeg licht geven. Een standaard dubbele wand schakelaar schakelt de gewone lamp en de ledspotjes. Ik kan op de schakelaar een relais zetten om de 12 volt te schakelen, echter zijn er nogal wat led spotjes die afzonderlijk geschakelt moeten worden (2 trappen,keuken, woonkamer, hallen) en dan verlies ik me energie besparing door het verbruik van relais. Ook kan ik de led spotjes niet "dimmen" met een relais. Ik had het idee om een optocoupler te gebruiken die een transistor of fet stuurt en waar een potmeter de helderheid regelt. De ledspotjes kunnen zowel gelijk als wisselspanning aan. Maar een schema kan ik niet zo gauw bedenken. Weet iemand een schema die dit kan realiseren en heel simpel te maken is? Tevens wil ik ook het hemelwater gebruiken om de WC's en wasmachine te vullen. Hiervoor heb ik de waterleiding al gelegd. Nu moet ik een manier bedenken om de WC's en wasmachine naar het gewone waterleidingsnet te laten schakelen als het vat leeg is (lijkt me sterk met dit hondeweer).Het hemelwater mag echter niet het gewone drinkwater "besmetten" . Ook moet er een beveiliging komen zodat we niet een zwembad van de onderliggende ruimtes maken. Een vlotter lijkt me onveilig want als die toevallig blijft hangen dan heb ik een probleem. Ook wilde ik waterkleppen gebruiken die in een wasmachine zitten. Nadeel is hiervan dat deze dan continu onder spanning moeten staan als het vat leeg is. Hier zoek ik ook nog idee-en voor. De besparing op het water systeem is het meest rendabel mits de electronica eromheen goed gekozen wordt. Als je rekent wat je bespaard dan kan dat behoorlijk zijn want de WC's zijn al 6 tot 9 liter per spoeling (en na een paar biertjes worden wat spoelingen gedaan <img src="/forums/images/graemlins/tongue.gif" alt="" /> ) en de wasmachine zal ook wel wat zuiver drinkwater verbruiken. Met een zonneboiler kan je zelfs besparen op je stroomrekening (voorverwarmen wasmachine water). En de rioolrechten dalen door dit systeem. Iemand idee-en hoe e.e.a te realiseren? Een smartphone is een hulpmiddel, geen levensstijl Kijk rond IN de wereld in plaats van voorover gebogen NAAR de wereld.
Big fellow Geplaatst: 15 augustus 2006 Geplaatst: 15 augustus 2006 Het dimmen van de LED spotjes, moet dat per "groep" onafhankelijk gaan, of mag het ook een gemeenschappelijk niveau wezen? Er zijn speciale LED ballasten op de markt waar je een potmeter op kan aansluiten (of een 0-10V spanning) welke dan de helderheid regelt. Misschien is dat een optie voor je? De LED spotjes die je gaat gebruiken (of gebruikt?) zijn dat de standaard 38 mm (MR6) halogeen achtige spotjes, of ga je voor de speciale LED spots? Dat maakt ook een verschil uit aangezien de speciale LED spots (die ik ken dan) niet met een spanningsturing werken maar met een stroom sturing. (Dus de ballast geeft een (instelbare) stroom af, en geen instelbare spanning.) Geef iets meer info (misschien type nummers van de spotjes) en we/ik kunnen/kan je verder helpen. De watertank is gemakkelijk.... Je laat het hemel water in de tank lopen. Op het moment dat het onder een bepaald minimum komt dan open je een magneet klep die water uit het waternet in de tank laat lopen. Op die manier zit er altijd voldoende water in de tank en hoef je weinig tot geen moeilijke dingen te doen. Wat betreft het meten van het niveau in de tank; daar kan je gaan werken met een vlotter of met een drukschakelaar. Een druk schakelaar met meerdere contacten en (instelbare) schakelpunten is het mooiste voor jouw installatie. Die drukschakelaars werken gewoon met een slangetje wat je onder aan de tank hangt, en dat gaat dan naar de schakelaar toe die hoger dan de tank hangt. Dit systeem wordt in veel (af)wasmachines gebruikt voor de niveau regeling. Dus misschien dat je een bruikbare schakelaar gewoon bij de onderdelen winkel... Suc6! <img src="/forums/images/graemlins/smile.gif" alt="" /> Big fellow “Success is not final, failure is not fatal: it is the courage to continue that counts.” ~ Winston Churchill
Big fellow Geplaatst: 15 augustus 2006 Geplaatst: 15 augustus 2006 Trouwens vergeten te vermelden, je moet wel een backflowpreventer (terugslagklep op z'n Nederlands??) installeren in je waternet voeding naar je tank. Ook moet je de tank wel open zijn, het gemakkelijkste is dat te doen door een ontluchtings slangetje te monteren op de tank. Houdt er echter wel rekening mee dat de ontluchting groot genoeg is om ervoor te zorgen dat er voldoende stroming uit de tank kan gaan en dat de waternet vulling de tank niet onder druk kan zetten. Mijn ervaring met dit soort installaties is dat het water in je WC wel kan "stinken". Dus zo'n geur blokkie in je stortbak is eigenlijk wel nodig... Big fellow “Success is not final, failure is not fatal: it is the courage to continue that counts.” ~ Winston Churchill
Gast Geplaatst: 16 augustus 2006 Geplaatst: 16 augustus 2006 Als je een overloop in de voorraadbak monteert, die overtollig water afvoert, kun je met een gerust hart een vlotter monteren om de toevoer vanaf de schoonwaterleiding te regelen. In de stortbak van de plee werkt zo'n vlotter ook dertig jaar zonder problemen, dus waarom niet in zo'n tank. Regenwater loopt gewoon altijd de tank in, en overtollig water verdwijnt via de overloop in het riool. Heb je helemaal geen elektra nodig voor niveauregeling. Verder moet je dan een hydrofoor dingetje (waterpomp met druktank) aan je tank hangen om de vuilwaterleidingen van druk te voorzien.
marco24 Geplaatst: 16 augustus 2006 Geplaatst: 16 augustus 2006 Citaat: Verder moet je dan een hydrofoor dingetje (waterpomp met druktank) aan je tank hangen om de vuilwaterleidingen van druk te voorzien. hoe lang moet de hydrfoor dan draaien voor dat de stortbak gevuld is , en is het water dan net zo goedkoop. onderhoud hydrofoor ? verstopte ventielen in de stortbakken door zand etc. ? en een stukje onderhoud ach het is hobby , en je rekend de tijd niet mee maar als je alles rekend bespaar je weinig meer
Gast Geplaatst: 17 augustus 2006 Geplaatst: 17 augustus 2006 Ik heb een paar jaar geleden uitgerekend dat mijn grondwaterpomp 15 cent aan stroom omzette in 3 euro water. Een emmertje water vullen duurt met die pomp (1kW dacht ik) luttele seconden (veel sneller dan met de waterkraan dus). Hoe snel je stortbak volloopt hangt af van de dikte van je leiding. Met een 1" leiding zou je tien liter in minder dan vijf seconden kunnen vullen.
arie kanarie Geplaatst: 17 augustus 2006 Geplaatst: 17 augustus 2006 Citaat: hoe lang moet de hydrfoor dan draaien voor dat de stortbak gevuld is , en is het water dan net zo goedkoop. Ik weet niet of dit in Gelderland ook is, maar wij betalen over het watergebruik, ook nog eens de rioolbelasting, dus over iedere kubieke meter water een fooi voor de gemeente. Hou je het waterverbruik laag, dan zal ook de rioolbelasting dalen. Een uurtje af en toe onderhoud, moet dan makkelijk kunnen, naar mijn mening. grtz arie _________________________________________________________________________ Dreambox8000(Sat/Sat/Cab/Ter)+2Tb-SATA \ 800HD(sat) ; 500HD+1Tb=>eSATA \ Clark_Tech ET9000 \ alles met open-PLi
Moderator Matchless Geplaatst: 17 augustus 2006 Auteur Moderator Geplaatst: 17 augustus 2006 Citaat: Het dimmen van de LED spotjes, moet dat per "groep" onafhankelijk gaan, of mag het ook een gemeenschappelijk niveau wezen? Er zijn speciale LED ballasten op de markt waar je een potmeter op kan aansluiten (of een 0-10V spanning) welke dan de helderheid regelt. Misschien is dat een optie voor je? De LED spotjes die je gaat gebruiken (of gebruikt?) zijn dat de standaard 38 mm (MR6) halogeen achtige spotjes, of ga je voor de speciale LED spots? Dat maakt ook een verschil uit aangezien de speciale LED spots (die ik ken dan) niet met een spanningsturing werken maar met een stroom sturing. (Dus de ballast geeft een (instelbare) stroom af, en geen instelbare spanning.) Geef iets meer info (misschien type nummers van de spotjes) en we/ik kunnen/kan je verder helpen. Het zijn ledlampen van het merk HQ. In deze zitten 16 ledjes. Ik heb 1 open gemaakt en er zit een stukje elektronika in zoals een spanningsregelaar en gelijkrichter. De leds zitten per 4 in serie (in de spot zelf). De ledsspotjes worden per groep geschakeld. Ik heb hiervoor speciaal in het huis een 2e elektro installatie gemaakt met daarin een 12 volt "hoofdlijn". vanaf deze hoofdlijn wil ik alle 12 volt apparatuur aansluiten. Zo zitten in de traptredes 5 leds spots en boven de trap nog eens 3 spotjes. deze moeten apart geschakeld worden. En dit is 1 trap, de andere moet hetzelfde doen. 1 spotje heb ik op een regelbare voeding aangesloten en wat met de spanning gespeeld. als ik de spanning verlaag gaan de 16 leds per 4 uit. Hoe lager de spanning des te minder leds gaan branden. dit is de foto van 1 spot: Een smartphone is een hulpmiddel, geen levensstijl Kijk rond IN de wereld in plaats van voorover gebogen NAAR de wereld.
Big fellow Geplaatst: 18 augustus 2006 Geplaatst: 18 augustus 2006 Wat is de stroom opname van het (mooie <img src="/forums/images/graemlins/smile.gif" alt="" /> ) spotje? Kan je meten wat er gebeurt met de spanning die naar de leds gaat op het moment dat de 12V verandert? Wat ik zelf zou bouwen als dimmer voor een installatie als dit is een PWM osc. Die heeft als grote voordeel dat hij eenvoudig te bouwen is en dat het rendement hoog is. (Volgens mij kan je met een NE555 een PWM osc. maken, die je dan buffert op z'n uitgang met een power transistor... BD13? bijvoorbeeld. Maar dit is allemaal afhankelijk van je stroom opname per spot...) Met een NE555 is het ook nog eens lekker goedkoop... Kijk eens in de datasheet van een NE555/LM555/SE555 etc. en je kan vast wel een PWM vinden <img src="/forums/images/graemlins/wink.gif" alt="" /> . Suc6! Big fellow “Success is not final, failure is not fatal: it is the courage to continue that counts.” ~ Winston Churchill
wellcity Geplaatst: 19 augustus 2006 Geplaatst: 19 augustus 2006 Citaat: Wat is de stroom opname van het (mooie <img src="/forums/images/graemlins/smile.gif" alt="" /> ) spotje? Kan je meten wat er gebeurt met de spanning die naar de leds gaat op het moment dat de 12V verandert? gokje : Voldoet aan de IP68 norm Spanning: 12 Volt Vermogen: 1.1 Watt Lichtopbrengst: 20W
Moderator Matchless Geplaatst: 19 augustus 2006 Auteur Moderator Geplaatst: 19 augustus 2006 psies <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" /> Een smartphone is een hulpmiddel, geen levensstijl Kijk rond IN de wereld in plaats van voorover gebogen NAAR de wereld.
chablis Geplaatst: 22 augustus 2006 Geplaatst: 22 augustus 2006 Even een algemene opmerking over het toepassen van relais: wanneer je daarmee energieverlies wilt beperken, zoek dan een oplossing met pulsrelais. Voor het schakelen van verlichting werkt dit vaak nog veel eenvoudiger ook. Grtz DM 800 HD, Enigma2, OpenPli, 2*Pioneer DBR-S110 NL, 2 wokken 1*HtH.
Thomas2000 Geplaatst: 23 augustus 2006 Geplaatst: 23 augustus 2006 Citaat: Een vlotter lijkt me onveilig want als die toevallig blijft hangen dan heb ik een probleem. Ook wilde ik waterkleppen gebruiken die in een wasmachine zitten. Nadeel is hiervan dat deze dan continu onder spanning moeten staan als het vat leeg is. Hier zoek ik ook nog idee-en voor. Ik heb eens begrepen dat er elektronische bedieningsystemen zijn voor kogelkranen. Ik heb deze nog nooit gezien, maar het kan wat wezen. Ik weet ook niet of deze constante spanning verbruiken... Groeten Thomas Rule #1 Good computers don't go down. Rule #2 There is no such thing as a good computer.

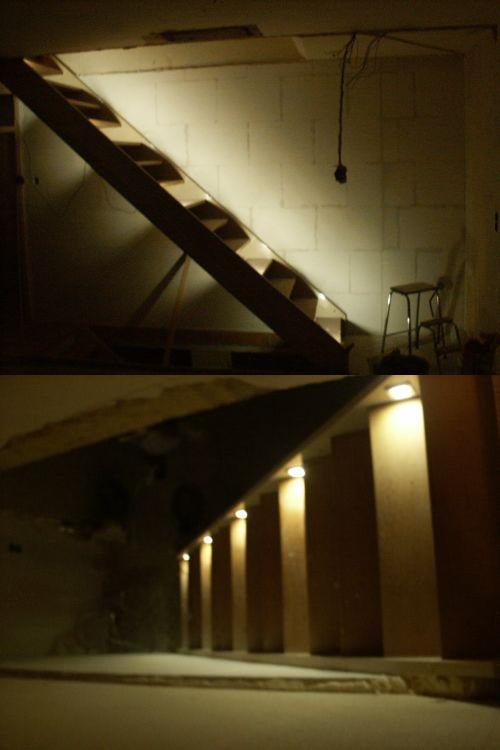

Moderator Matchless Geplaatst: 24 augustus 2006 Auteur Moderator Geplaatst: 24 augustus 2006 vandaag aan een reservoir kunnen komen. Voor 2 personen lijkt me 1000 liter wel voldoende. Alleen is hij 3 cm te groot om hem in de juiste kamer te krijgen. kan dus weer spannend worden. Ook heb ik al 5 led spotjes in de trap gebouwd. prachtig ziet dat uit. Nu het schakel gedeelte uitzoeken.. Een smartphone is een hulpmiddel, geen levensstijl Kijk rond IN de wereld in plaats van voorover gebogen NAAR de wereld.
Digiflip Geplaatst: 25 augustus 2006 Geplaatst: 25 augustus 2006 Hou je wel rekening met de vloerbelasting! 1000 liter is ook 1000Kg op een klein opervlakte!
