Schema Jtag. Ik snap het niet.

[interpol]

Ik heb hier in de bijlage een stukje uit een datasheet en het te maken schema.



Het probleem is dat ik het schema niet snap.

Hoe moet ik de 2 IC'tjes aansluiten?



Het gaat om de IC's 74HC244. Wat komt er op welk pootje.



Wie kan er beter schema lezen als ik?



Groetjes van John.

<img src="/forums/images/graemlins/wink.gif" alt="" />

1205020-schema.doc

[mr1200s]

Er zitten 2 indentieke buffers in 1 IC.

De pinnummers staan in het schema.

Dit moet te doen zijn dacht ik zo.

[Gekkenhuis]

Nu weet je terminste welke 1 is

[interpol]

@all,



Nee, ik snap het niet. <img src="/forums/images/graemlins/crazy.gif" alt="" />

De datsheet is me duidelijk. De pinnummers daarin ook.



Alleen in het Jtag schema staan geen pinnummers. De ground is me wel duidelijk.

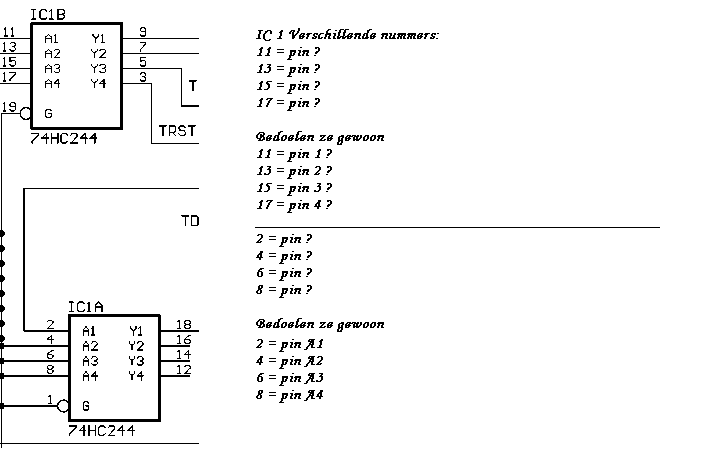

In de bijlage heb ik het wat meer verduidelijkt.

Waarschijnlijk denk ik te moeilijk.

Het gaat me erom op welke pinnen van het IC ik het moet aansluiten.



Groetjes van john <img src="/forums/images/graemlins/wink.gif" alt="" />

[DeBeek]

De pin nummers staan er gewoon naast hoor A1 = pin 11 A4 = 17 enz.



pin 10 = gnd en 20 = Vcc.



Citaat:

Hoe moet ik de 2 IC'tjes aansluiten?



Het gaat om de IC's 74HC244. Wat komt er op welk pootje.





Maar het is maar 1 IC met 20 pootjes.

[interpol]

oke, bedankt.



Toch te moeilijk gedacht. <img src="/forums/images/graemlins/blush.gif" alt="" />

Maar ik kan nu tenminste verder met het solderen.



Bedankt voor de ondersteuning aan deze simpele hobbyist.



Citaat:

Maar het is maar 1 IC met 20 pootjes.



Huh geen 2, of is het zo getekend vanwege de aansluitingen.



groetjes van John. <img src="/forums/images/graemlins/wink.gif" alt="" />

[DeBeek]

Citaat:

Huh geen 2, of is het zo getekend vanwege de aansluitingen.



Meer vanwege de duidelijkheid, anders krijg je zo'n wirwar van lijntjes.

maar allebij zitten in het zelfde ic.

[JohnnyBee]

Het zijn dus 2 dezelfde ic's in 1 behuizing en om dat goed duidelijk te maken en de aansluitingen uit elkaar te houden heeft men ze appart getekend.

Johnny.

[interpol]

Bedankt voor de verhelderende antwoorden. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

Kan ik weer verder met de hobby.



Groetjes van John. <img src="/forums/images/graemlins/wink.gif" alt="" />

[z80]

Op het moment dat je ziet staan IC1-A en IC1-B

dan wordt er in bijde gevallen bedoelt CI1

als er 1 ic getekend wordt is er door de lijnen wirwar niet meer uit te komen.

[chablis]

Als je ff het programma pionero download, vind je daarbij een compleet schema van een JTag, mét en zonder IC. Klinkie had er destijds ook nog printjes voor, dan wordt het helemaal gemakkelijk.



Suc6
