BGA solderen wie kan dit

[Gast]

Hallo



ik zoek iemand die een bga chip terug kan solderen, en ook evt is zoiets zelf te doen wat heeft men nodig ervoor nodig



Gr Boma

[hobsat]

Misschien handig om te vertellen welke omgeving je woont.



Citaat:

wat heeft men nodig ervoor



eeeeh ff denken... hmmm... JA een soldeerbout <img src="/forums/images/graemlins/grin.gif" alt="" /> <img src="/forums/images/graemlins/tongue.gif" alt="" />

[Gast]

hi

ik woon in de omgeving van Maastricht



Gr boma

[Snurker]

Citaat:

Misschien handig om te vertellen welke omgeving je woont.

Citaat:

wat heeft men nodig ervoor

eeeeh ff denken... hmmm... JA een soldeerbout <img src="/forums/images/graemlins/grin.gif" alt="" /> <img src="/forums/images/graemlins/tongue.gif" alt="" />

is die grinnik nu serieus, want met een soldeerbout lukt dat echt niet
zie plaatje


Snurker

[Gast]

Klopt ja soldeerbout ........................



Denk ook maar dat het een geintje is,

want deze zou met hete lucht of stoom moeten terug vastgezet worden volgens ik heb kunnen lezen dus mijn vraag is natuurlijk wie heeft zo een station om dit te doen



Groeten Boma

[Fredo]

Citaat:

Klopt ja soldeerbout ........................

Denk ook maar dat het een geintje is,
want deze zou met hete lucht of stoom moeten terug vastgezet worden volgens ik heb kunnen lezen dus mijn vraag is natuurlijk wie heeft zo een station om dit te doen

Groeten Boma

hete lucht
stoom kan nooit goed gaan met elektra en kruipt ook onder de pinnen plaat waar het kortsluiting zal geven

[hobsat]

klopt, hete lucht en is bijna niet zelf te doen, en t schijnt om te controleren of t goed is alleen met rontgen apparatuur te zien is.

[Gast]

@ all



klopt ja (hete lucht)heb dat ook gelezen maar ik dacht hier wel iemand te vinden die het al gedaan heeft en wat ervaring heeft



Gr boma

[Snurker]

Citaat:

Hallo

ik zoek iemand die een bga chip terug kan solderen, en ook evt is zoiets zelf te doen wat heeft men nodig ervoor nodig

Gr Boma

Uhhh ?? terugsolderen.....maar hoe heb je hem er dan afgehaald ??
daar heb je dezelfde machine voor nodig, als waar je dat ding weer mee wil terug plaatsen ??



Snurker (Media Research) <img src="/forums/images/graemlins/confused.gif" alt="" /> <img src="/forums/images/graemlins/grin.gif" alt="" /> <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Zelfs al heb ik de beste soldeer matriaal van pace (mbt250)



alsook de goedkoper ayoue hete lucht ayoue 852



nozzles zijn erg duur als die al te vinden zijn voor dat type ic



+ zoals eerder vermeld hoe dit soldeer gedoe nadien controleren

[Gast]

@ allemaal



Al erg bedankt voor de nutige info

de chip is er nog niet afgehaald zit er nog op maar het lijkt dat deze ergens slecht kontak maakt het is op het moederbord van een monitor tv lcd van dell

en volgens dell usa zou deze chip de oorzaak zijn van de panne dus niet opstarten van het toestel

als er freeze spray word op gespoten start alles op

ik heb deze info van dell usa en zou men daar het board gekontroleerd met xray

dus mijn board is niet in de usa geweest maar het zou met al de toestellen de zelfde panne zijn



Groeten Boma

[Steve]

http://www.ivastech.com/download/plm2000/plm2000_brochure.pdf







dit is zelf niet te doen.

[Matchless]

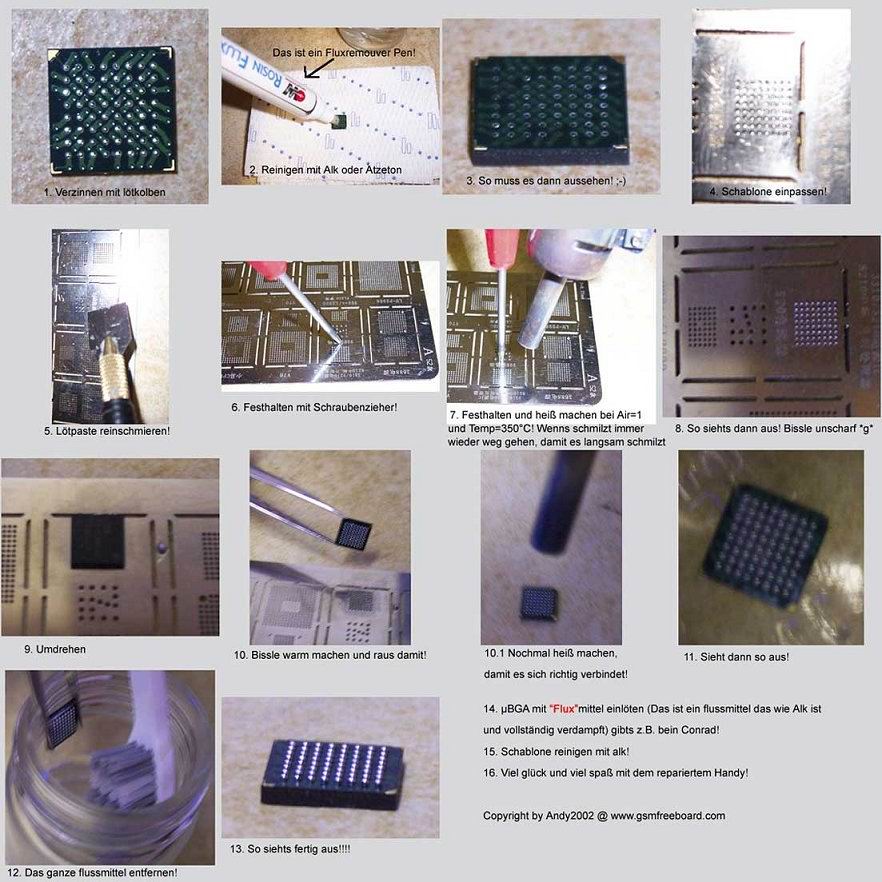

op internet is er wel wat over te vinden om zelf een BGA te solderen. veel mobieltjes hobbyisten doen dat wel eens maar het succes is erg wisselend. Ik heb op de pc een jpg waarop een manier beschreven staat. Daarvoor heb je een BGA soldeermal nodig om de soldeer balletjes opnieuw te maken.Ook een soldeertin voor lage temperaturen en SMD flux. Het board waar de BGA op moet zal met een warmtebron "bijverwarmd" moeten worden omdat anders de superdunne printbanen kunnen scheuren door de temp verschillen.

Dit staat niet in deze faq maar op sommige forums wel aanbevolen. Die warmte zou je kunnen halen uit een halogeenlamp die onder de printplaat schijnt.



[Max8]

Hoi,



Als het een breuk in een van de tin-bolletjes is, dan kan het voldoende zijn om het geheel met hetelucht te verwarmen om de tin opnieuw te doen vloeien.

Vooraf flux onder het IC laten lopen, en bij het verwarmen de temperatuur langzaam opvoeren, en daarna ook langzaam weer verlagen.

Ook een onderwarmer (warmhoud plaatje) is nodig, voor hobby doeleinden volstaat een oud strijkijzer wel goed...



Een andere trukje kan zijn om het IC vast tegen de print aan te drukken, met b.v. een lijmklemmetje.



Niet netjes maar als het toestel daarmee speeld, is het voorlopig prima, het IC vervangen kan altijd nog <img src="/forums/images/graemlins/smirk.gif" alt="" />



Grtz,

Max

[Gast]

ok bedankt voor de info maar ik heb dit 2 weken geleden gedaan met hete lucht en ook een klemmetje op het ic gezet toen alles verwarmt en het toestel doet het nog altijd



Gr Boma
