Krimpend beeld Sony KV28FX60B

[ircom]

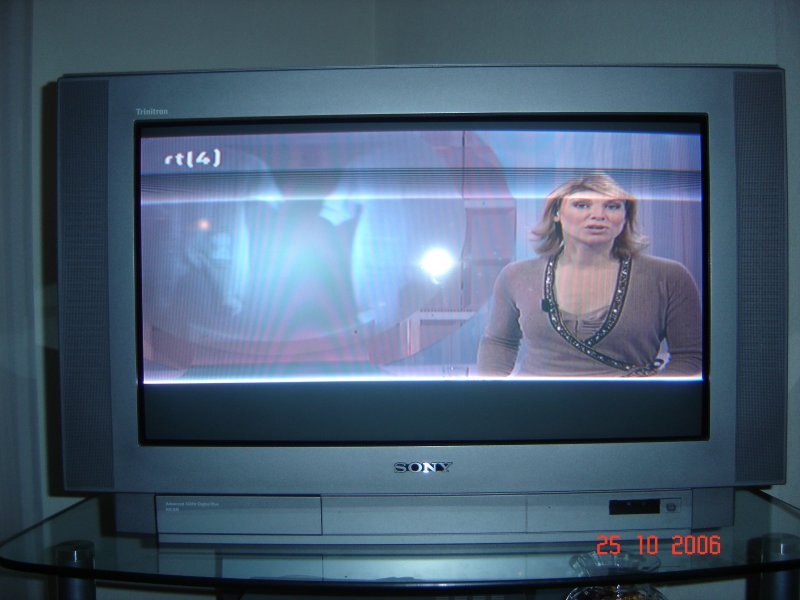

Ik heb een Sony 72cm breedbeeld 100Hz tv (type KV28FX60B). Maar sinds een week heb ik het probleem dat het beeld krimpt. Ik heb hiervaan een foto toegevoegd. Het maakt niet uit of de tv warm of koud is, zo af en toe verspringt het weer naar de normale toestand (zeer sporadisch) maar meestal geeft het een gekrompen beeld <img src="/forums/images/graemlins/frown.gif" alt="" />



Wie weet of dit een bekend euvel is en of het makkelijk te verhelpen is?

[Snurker]

Raster eind IC op koelplaat opnieuw vast solderen



Snurker <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[ircom]

Snurker bedankt voor de info!

Maare.. waar vindt ik die raster eind ic?? <img src="/forums/images/graemlins/confused.gif" alt="" />

Ik heb er geen schema van. Zou je me misschien iets meer aanwijzingen kunnen geven, zoals op welk print, welke locatie welk type ic het is?

[Steve]

ic 6700.



ik zal even een stuk schema opzoeken van dit AE5 chassis

[Steve]

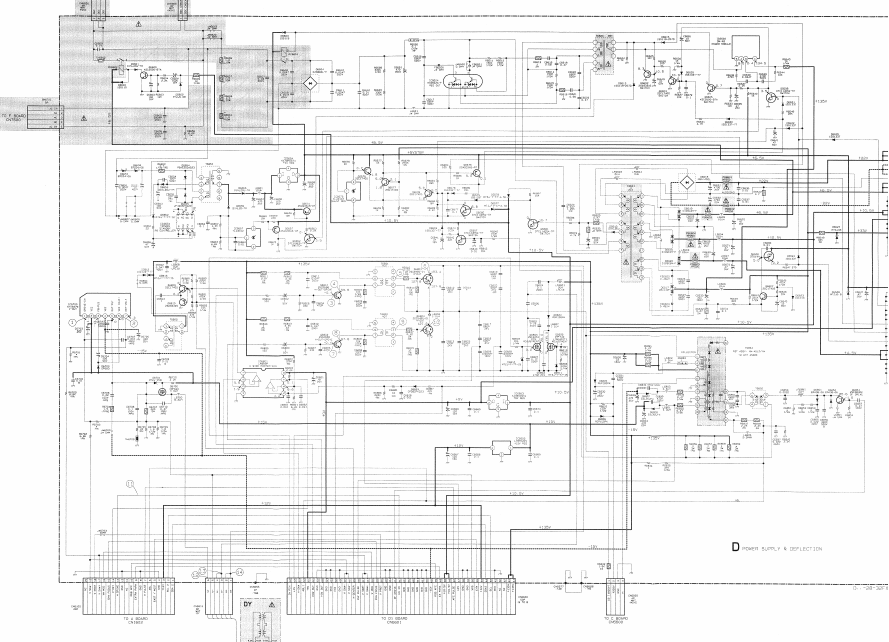

stukje schema van plaats vert ic6700

[ircom]

Het zal wel weer aan mij liggen <img src="/forums/images/graemlins/blush.gif" alt="" /> maar ik kan in dit stukje schema geen ic6700 vinden <img src="/forums/images/graemlins/frown.gif" alt="" />

Wel een ic6001 (Main Bridge Rectifier) en ic6002. Is het mogelijk om het even met een teken aan te geven in dat stukje schema?



Alvast bedankt! <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Steve]

klopt !!

ik zoek het goede gedeelte zo even op,ga eerst even een patatje halen ben zo weer terug

[MehmetArslan]

Citaat:

klopt !!
ik zoek het goede gedeelte zo even op,ga eerst even een patatje halen ben zo weer terug

Maar je hebt niet erbij geschreven dat de patatje op 100 Km ligt. <img src="/forums/images/graemlins/grin.gif" alt="" />

[Steve]

3 huizen naast mij

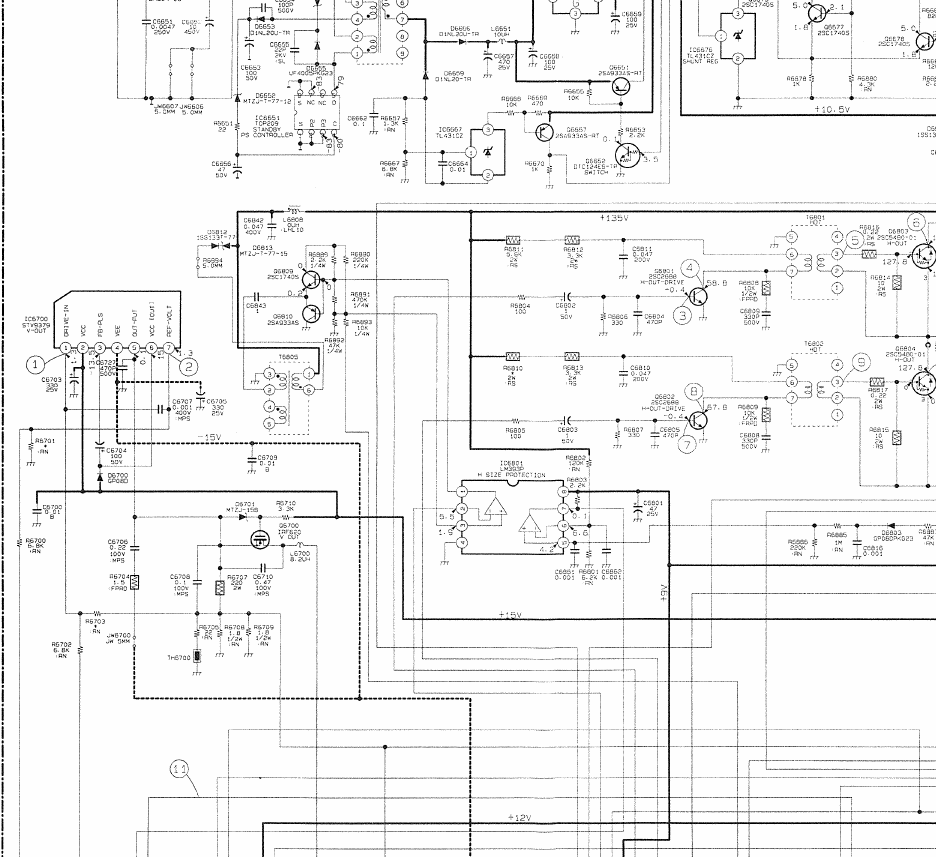

dit is het goede stuk

[ircom]

Ehh... nu is de schema wel ergggg onscherp.

Ik heb nu een totaal overzicht wat te klein is om te lezen. Als ik inzoom dan blijft er niets van over <img src="/forums/images/graemlins/frown.gif" alt="" />

Kun je het schema nog een keer posten, maar dan met een betere kwaliteit?

[Steve]

zo misschien ?anders geef maar een email adres door voor het complete schema

[ircom]

ircomsat@hotmail.com



thanks! <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[ircom]

Of probeer het even te versturen naar:



ircomsat@orange.nl

[ircom]

Steve thanks! ik heb de schema ontvangen <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />
