Multyfeed op primefocus antenne hoe?

[Gast]

Hallo medesatters;



Ik heb het plan opgevat, om mijn 120Cm primefocus-scholel uit te rusten met een extra LNB voor de Astra3 positie. De schotel staat nu uitgericht op de Astra1 positie 19,2E. De 3db openingshoek van de antenne is 1,63 graden. Het hoek-verschil tussen de Astra1 en Astra3 positie [23,5E] bedraagd 4,3 graden.



Het is de bedoeling dat de schotel primair blijft uitgericht op de Astra1 positie en dat de Astra3 positie wordt uitgelicht middels een extra aan te brengen LNB. Ik heb geen tweede feedhorn om aan deze extra LNB te koppelen, zodat ik gebruik zou willen maken van een standaard LNB zoals algemeen wordt toegepast bij offset-antennes.



Heeft er iemand zoiets al een ondernomen? Hoe opgelost? Welke ervaringen?





Groeten, Ben

[Gast]

Zelf ben ik in het bezit van een Frimefocus schotel van 1,4 meter. Ik heb enkele weken geleden een tweede LNB met ingebouwde DiSEqC aangebracht op de schotel. Die heb ik afzonderlijk gemonteerd op één van de zijarmen van de schotel met een blokje dat ik zelf aanmaakte. Het is zowel verschuifbaar op de zijarm van de schotel als naar boven als naar onder beweegbaar.

Op die manier heb ik met mijn ontvangers Maxplus en Humax een signaalkwaliteit van tussen 95% en 100% op de satellieten Astra en Hotbird.

Een beschrijving van het blokje waar de 2e LNB inzit moet je als volgt zien.

Een rechthoekig kunstof blokje - in het midden een cirkel ingefreest van ongeveer 40 mm. - de dikte van de LNB. Deze blok vervolgens mooi in het midden doorgezaagd en op elk uiteinde een bout doorgezet om de LNB vast te klemmen.

Op beide uiteinden van het blokje, in ijzer, een soort scharnierend gewricht gemaakt dat achter vast te zetten is met 2 bouten.

Het is scharnierend gemaakt omdat men goed naar de schotel moet kunnen richten en wat expirimenteren met "wat omhoog" - "wat omlaag" - "wat meer naar het midden" enz...

Het lukte mij al na ongeveer 1 uurtje werk tot dit goede resultaat te komen.

Wel handig, nu moet ik niet meer draaien tussen toch 2 erg belangrijke satellieten.

Ik hoop dat mijn uitleg enigszins begrijpelijk is. Veel succes ermee.

[Ronsworld]

Omerti kun je er een paar foto's van maken?

Is altijd wel interessant om te zien zo'n stukje huisvlijt <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />



HCO.

[Gast]

Ik wil dit graag doen maar ik weet absoluut niet hoe ik de foto's hier op de site krijg.

Ofwel helpt men mij in deze ofwel zend ik U een email.

[Ronsworld]

Kijk even in de FAQ.



Als je over een Mozilla 4+ compatible internet browser beschikt is dat mogelijk. De meeste recente browsers ondersteunen deze functie dus.

Als je bij het plaatsen van een bericht, eerst een voorbeeld weergave kiest, kun je in dat venster een bestand (dus een foto in jou geval) aan jouw bericht toevoegen. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />



Suc6,



HCO.

[Gast]

Ja... :-))) Omerti... Als een plaatje kunt maken, dat werkt zeer verhelderend!

Ik ben al zeer opgetogen dat ea kennenlijk kan.

Vertel ook even welk type LNB je hebt gebruikt.



Groeten, Ben.

[cookie monster]

Citaat:

Ik wil dit graag doen maar ik weet absoluut niet hoe ik de foto's hier op de site krijg.
Ofwel helpt men mij in deze ofwel zend ik U een email.

www.imageshack.us
foto's effe uploaden vanuit uw computer en de link
of foto's hier plaatsen <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Citaat:

Ik wil dit graag doen maar ik weet absoluut niet hoe ik de foto's hier op de site krijg.
Ofwel helpt men mij in deze ofwel zend ik U een email.

O.a. daarvoor heeft dit forum de bijlage-funktie, die je ziet als je een reaktie geeft.
"Je kunt ook een bestand bijvoegen. (niet groter dan 1572864 bytes a.u.b.)." en dan een foto op je harde schijf nemen.

[Gast]

Hier de foto's die ik in enkele stukjes ga verzenden.

Eerste foto is de schotel van op de grond gezien. De rechter LNB - kijkend naar de schotel toe - is het bijgeplaatst exemplaat nl. een MAXIMUM Single/DiSEqC V-11, dus met ingebouwde DiSEqC.

Op de tweede foto zie je de LNB van nabij.

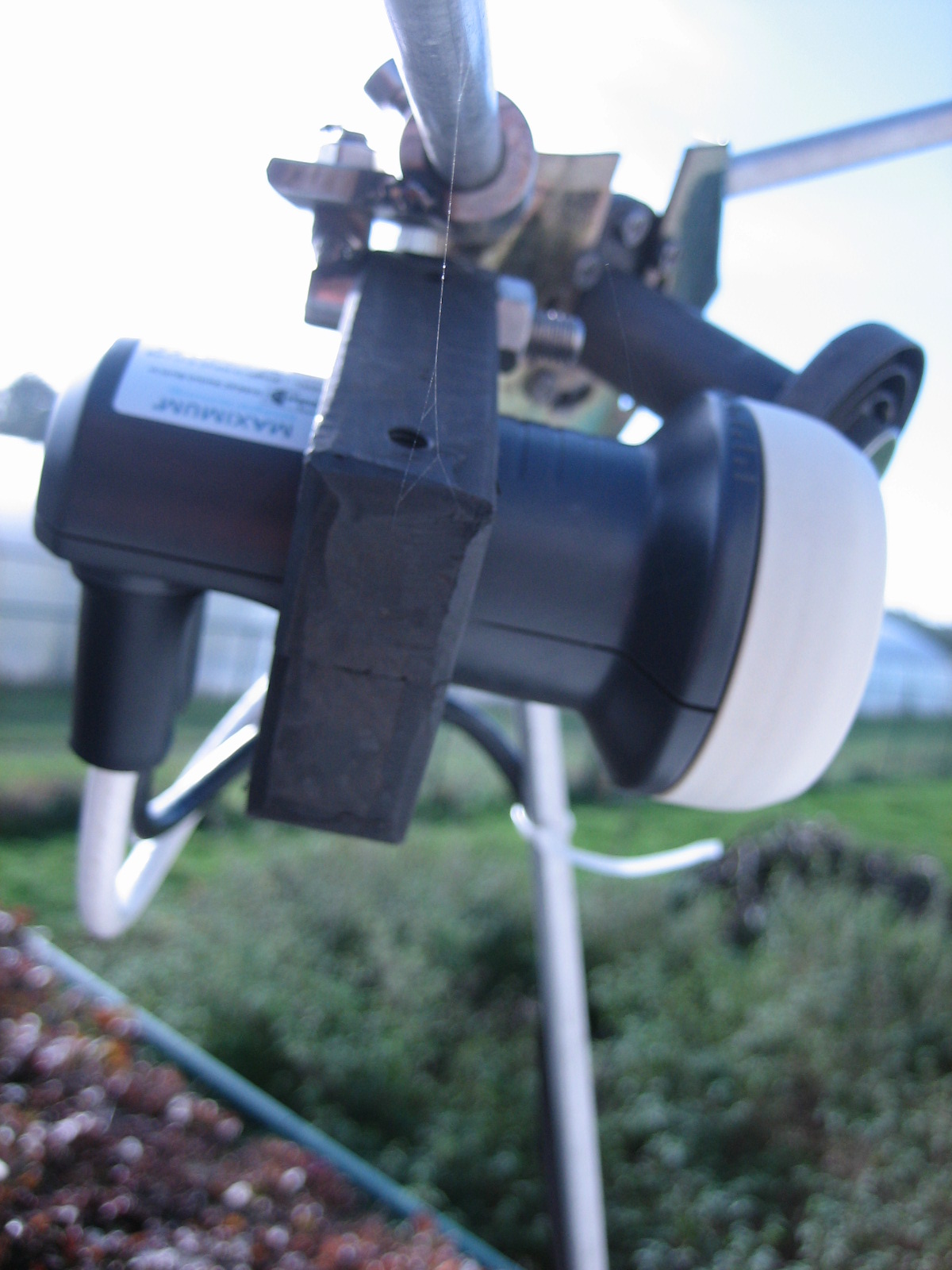

Derde foto met wat bijkomende commentaar: De blok waar de LNB in geplaatst is is van een harde kunststof. In deze blok heb ik eerst een gat geboord van ongeveer 40 mm., vervolgens werd de blok mooi doormidden gezaagd om zo de LNB tussen kunnen te klemmen.

Van boven naar onder werden er aan beide uiteinden bouten in de blok aangebracht zodat de LNB goed vast kan gezet worden.

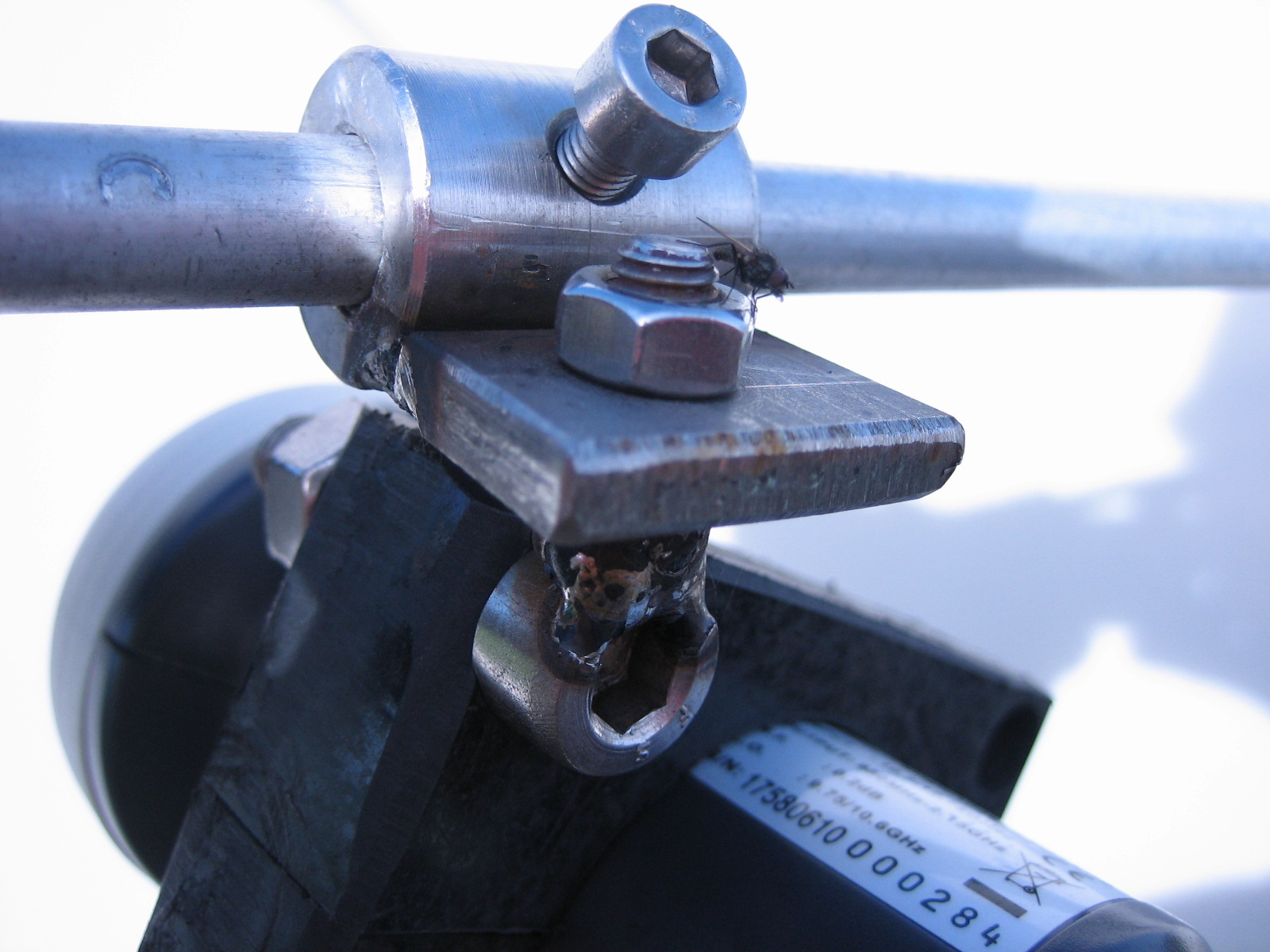

Derde foto: détail van de bevestiging aan de schotel. Met het bovenste beugeltje kan ik de LNB verplaatsen over de originele schotelbeugel van de Triax Prime Focus Schotel ej vastzetten met de imbussleutel.

Met het schroefje er net onder kan ik de LNB houder van voor naar achter bewegen richting schotel of ervan af.

Met de derde schoef (grotere imbus moer) kan ik de LNB naar boven en naar beneden bewegen.

Enkele verdere foto's volgen.

[Gast]

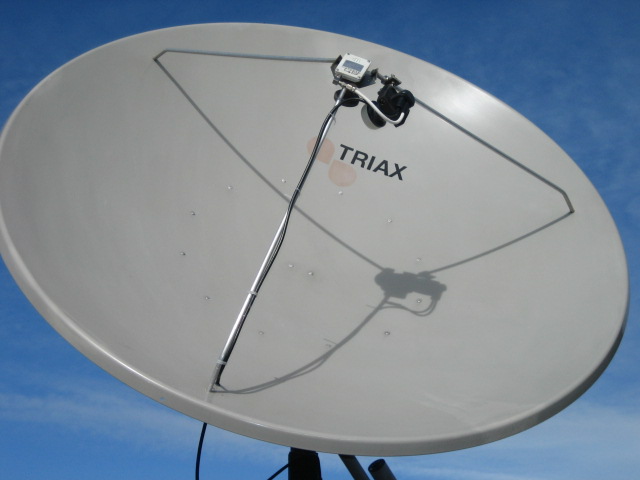

Schotel vanaf de grond gezien.

[Gast]

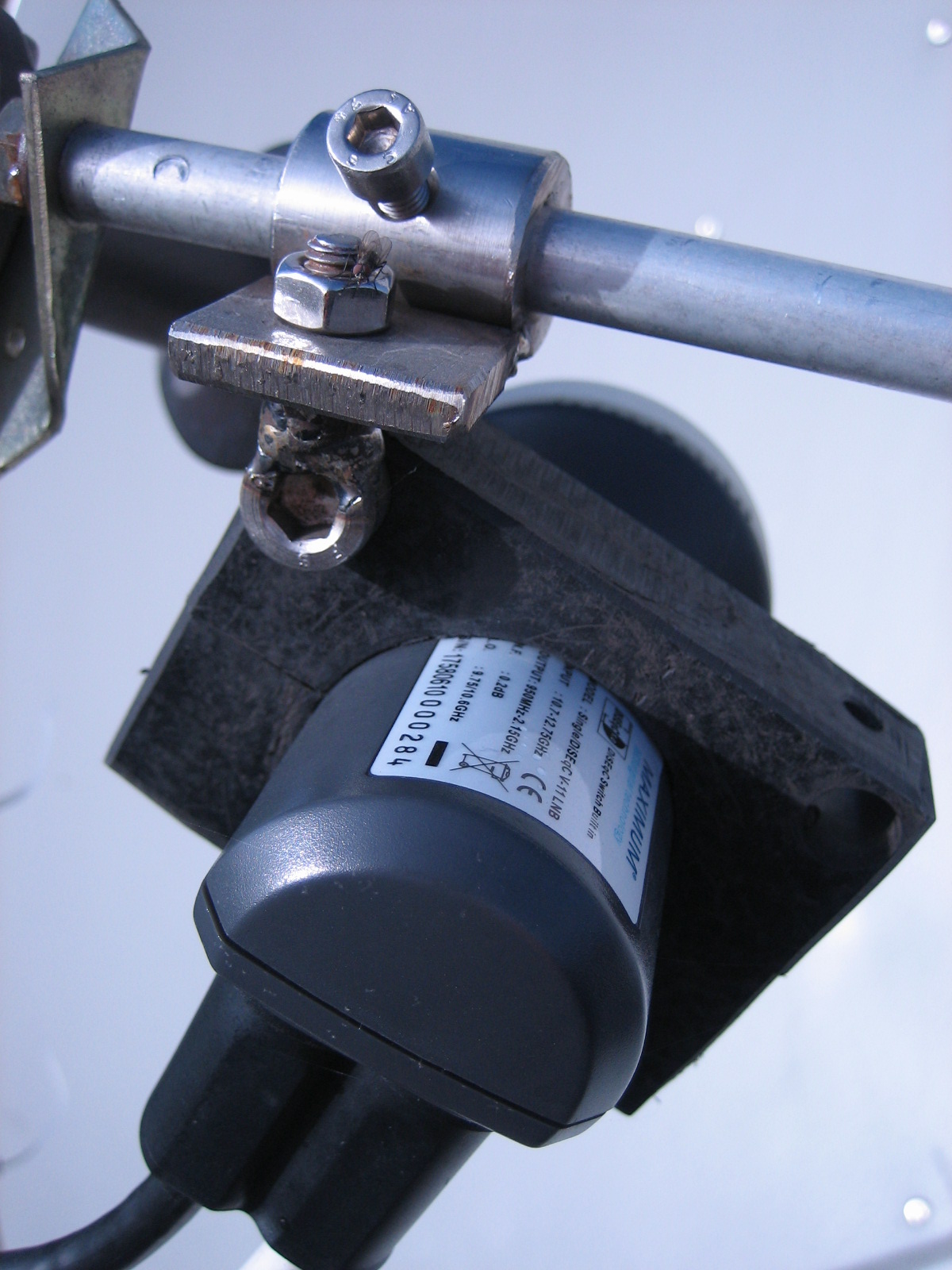

Meer détailfoto van de LNB - houder.

[Gast]

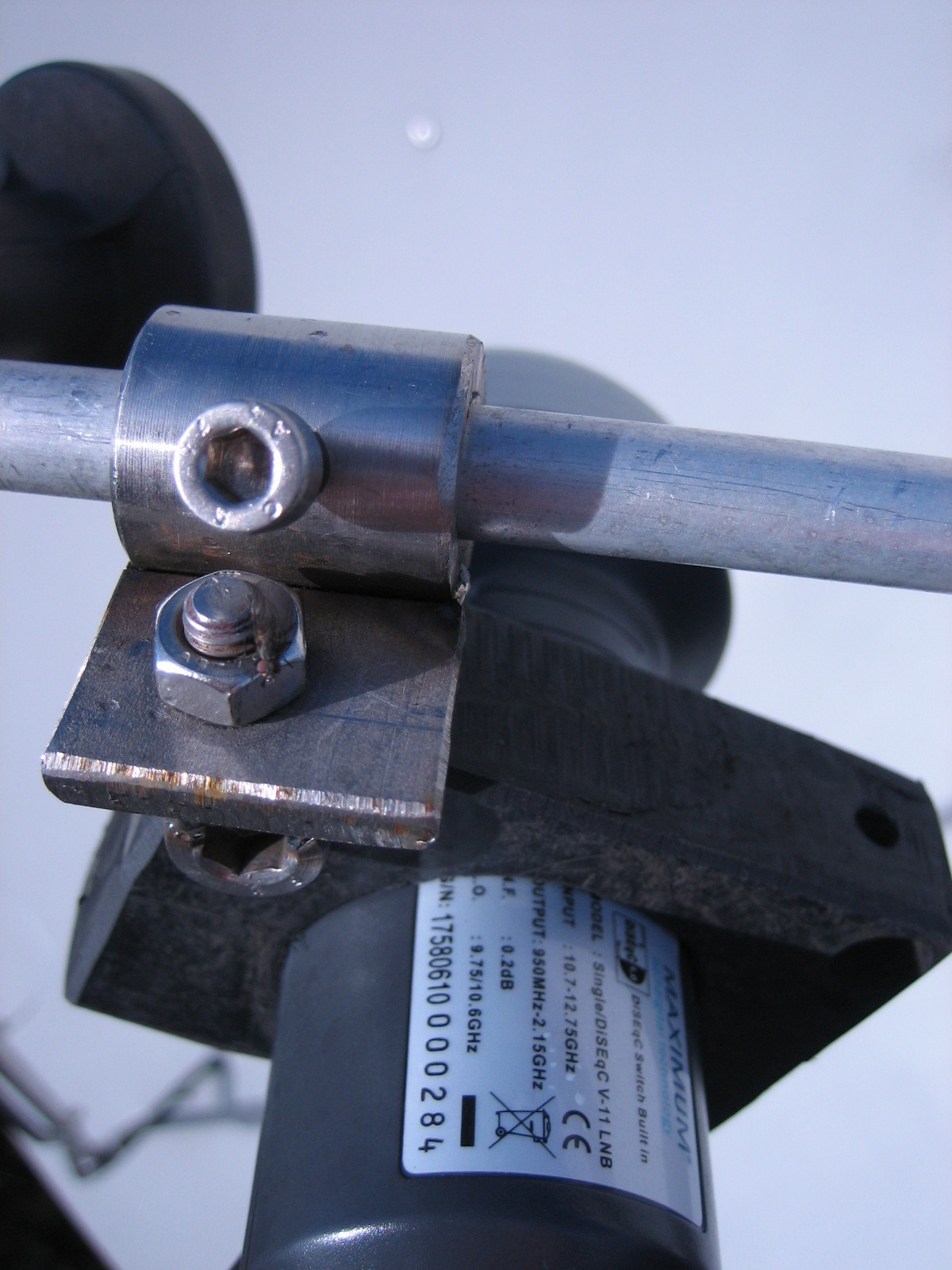

Zijaanzicht waardoor je rechts bovenaan goed het gaatje kan zien waarmee beide delen van de kunststofbeugel samen geschroefd kunnen worden.

[Gast]

Hier zie je nog meer in détail hoe deze houder in alle richtingen verplaatsbaar is.

[Gast]

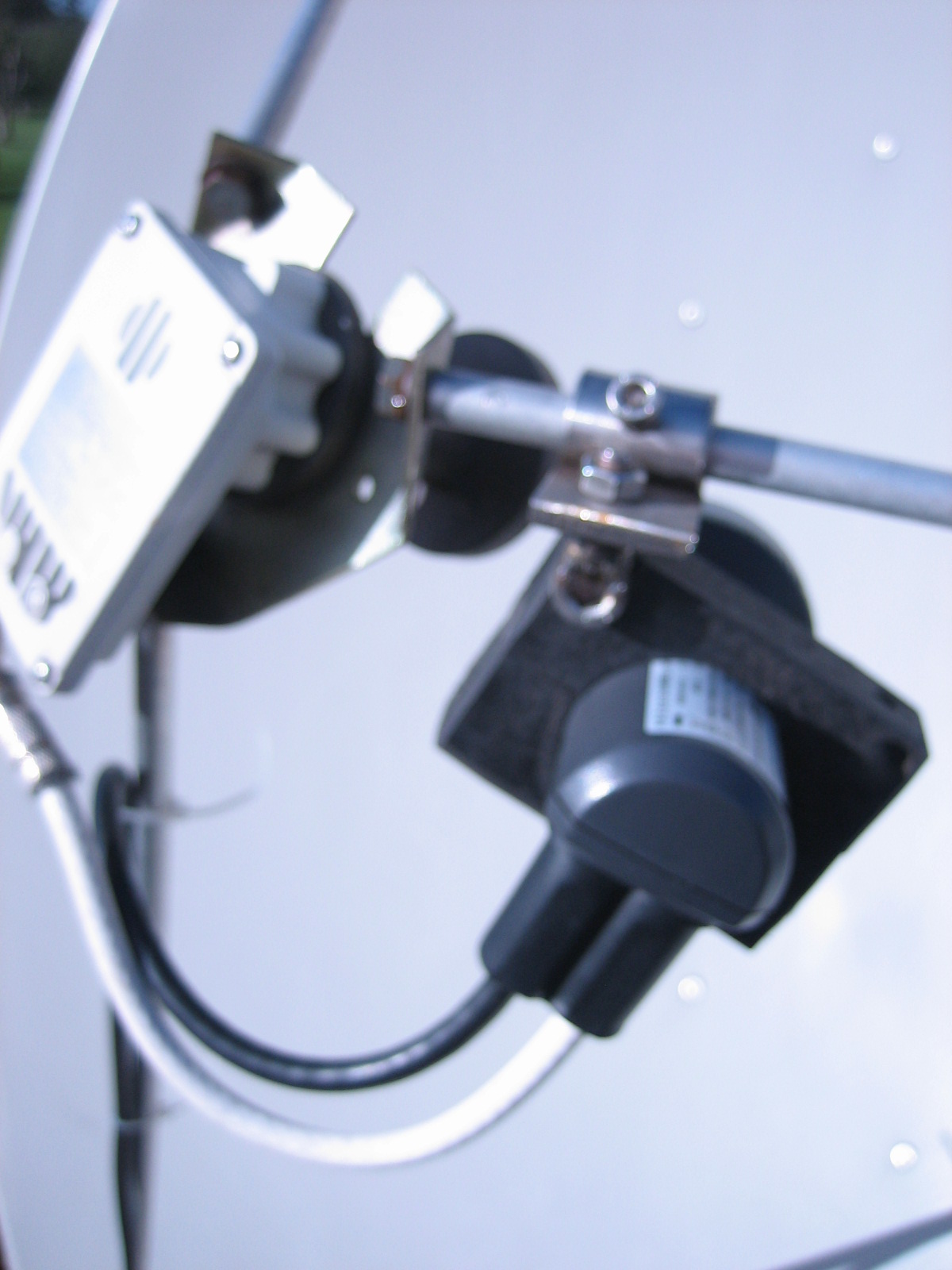

Bovenaanzicht met beide LNB's.

[Gast]

Zijaanzicht 2 LNB's.
