bmw rijder Geplaatst: 5 november 2006 Geplaatst: 5 november 2006 De folie heb ik er ook altijd af gehaald, ik denk dat je een knappe jongen bent als de folie kunt omvouwen zonder dat het scheurt. De folie loopt rond over de isolatie heen, en iets wat rond is kun je niet omvouwen als het niet elastisch is. Lijkt me ook sterk dat er kwaliteitsverlies zal zijn als je de folie weg haald, je draait de plug namelijk al over de isolatie heen en daaronder zit dus nog wel de folie. Wel moet je zorgen dat er dus zo min mogelijk dunne draadjes afbreken tijdens het het strippen en de plug er op draaien. Groeten van Martin. Groeten van Martin.
Gast Geplaatst: 5 november 2006 Geplaatst: 5 november 2006 Voor dat iedereen kop-schuw wordt van de soms slechte kwaliteit [impedantie-gedrag] van "om de hoek" f-konnektoren, even de volgende info. De f-konnektor is bedoeld voor low-end toepassingen en voldoet derhalve niet aan professionele eisen. Een f-konnektor kent bv geen midden-geleider. De kern-draad van de coax wordt als middengeleider gebruikt, en bestaat daardoor meestal uit een eenvoudige koperdraad zonder toegevoegde oppervlakte behandeling [zilver-/goudplating]. Het konnektorhuis vertoont meestal een te grote deviatie mbt de maatvoering. Maar... als we ons strikt houden aan een goede kabel-afwerking en de konnektor netje op de kabel aanbrengen zoals eerder door bv. Sjaak[k] op dit forum beschreven, dan is het eindresultaat goed te noemen. De impedantie-verstoringen die dan mogelijk nog aanwezig zijn, worden door het signaal-spannings-nivo [gain] van de LNB wel opgevangen, mits de gebruikte kabel van een goed type is en niet te lang. Als je een professionele konnektor zou willen gebruiken, dan heb je het over een geheel ander type produkt... met bijbehorende kosten. Ik heb hier als voorbeeld een paar URL's geplaatst, die uitkomen op de site van winchesterelectronics, een konnektor fabrikant die zijn waren slijt aan de lucht-/ruimtevaart-/militaire industrie. De kosten van bv een SMB-konnektor zoals op deze site getoond komen uit op zo rond de 50 Euro per konnektor... Lijkt me niet zo interessant voor de sat-hobbyist. http://www.winchesterelectronics.com/products/rf/rf.asp#smb http://www.winchesterelectronics.com/products/rf/rfsmb.pdf http://www.winchesterelectronics.com/products/rf/51-0000.pdf Groeten, Ben.
W3ird_N3rd Geplaatst: 5 november 2006 Geplaatst: 5 november 2006 Een 10x zo dure Tratec of Hirschmann kopen heeft volgens jou dus ook geen zin? <img src="/forums/images/graemlins/tongue.gif" alt="" /> Wel mooie dingen, die SMB connectors. Beetje duur wel inderdaad. Visiosat Bisat 19,2/23,5/28,2, Triax 54cm Hotbird, Spaun/Maximum/Axing/Satconn switches
Gast Geplaatst: 6 november 2006 Geplaatst: 6 november 2006 Citaat: Een 10x zo dure Tratec of Hirschmann kopen heeft volgens jou dus ook geen zin? Helaas ken ik de Hirschmann konnektoren niet, maar de genoemde Tratec is eigenlijk een tussen-oplossing. Bedenk wel dat de Tratec serie f-konnektoren bedoeld zijn voor gebruik tot [maar] 1000Mc[1Gc]... Dit geldt natuurlijk niet alleen voor deze f-konnektoren, maar voor alle. De down-converting van de LNB ligt maximaal op ongeveer 1650Mc... Je ziet dat het qua konnektor dus fout gaat boven de 1000Mc... Als je vaak de bekabeling zou moeten losnemen en opnieuw bevestigen, en daarbij geen echte pro-eisen verlangt, komen enkele typen uit de Tratec-seie mogelijk in aanmerking. In elk geval bestaat de behuizing uit een messing-legering en is nikkel-plated. De materiaal-keuze, kabel-ondersteuning/trekontlasting is beter uitgevoerd dan van de "om de hoek winkel" typen. Leverbaar in zowel schroef- als knel uitvoering. De montage is wel weer moeilijker, omdat er in enkele [betere] typen een middel-geleider aanwezig is. Ik zie deze Tratec-konnektor-serie als bedoeld voor de semie-professionele toepassing in bv kabel-tv-netten ed... [absoluut geen high-end toepassingen]. Maar... nogmaals, als je de eis niet behoeft te stellen, dat je veelvuldig konnektoren zou moeten kunnen los- en vastschroeven, kies dan voor de goedkopere oplossing, koop konnektoren bij de "om de hoek winkel" en pas die vakkundig toe. Het resultaat is dan goed en betrouwbaar over langere tijd. En onder vakkundig versta ik het volgende: - Kabel en konnector zijn op elkaar afgestemd [passend]. - Kabel afwerken volgens de methode Sjaak[k]. - Zorg voor waterdichtheid. - Zorg voor voldoende kabel-ondersteuning, zodat deze niet in resonantie kan komen bij de konnektor [wind]. - Trek ty-rap verbindingen niet te strak aan... geeft kabel-insnoeringen [een coax moet netjes "rond" blijven]. - Onderschreid niet de minimale-buigstraal van de gebruikte coax[r= 10 Cm]. Groeten, Ben

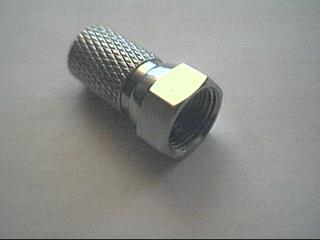

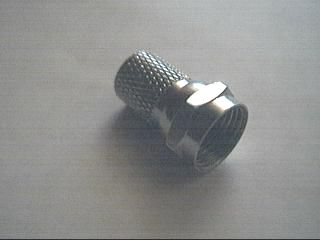

W3ird_N3rd Geplaatst: 10 november 2006 Geplaatst: 10 november 2006 Ik heb de Hirschmann F-connectors vandaag binnengekregen en wou ze even laten zien: Ze zijn iets dikker en langer dan goedkope F-connectors, maar verder zie ik er niets aan (ik weet ook niet waar ik precies op moet letten). Visiosat Bisat 19,2/23,5/28,2, Triax 54cm Hotbird, Spaun/Maximum/Axing/Satconn switches

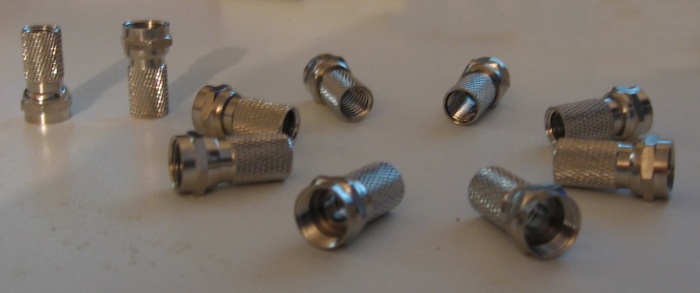

kapoentje Geplaatst: 10 november 2006 Geplaatst: 10 november 2006 Ik weet het merk niet, maar ik vind deze beter.
Gast Geplaatst: 10 november 2006 Geplaatst: 10 november 2006 Citaat: Ik heb de Hirschmann F-connectors vandaag binnengekregen en wou ze even laten zien: Ze zijn iets dikker en langer dan goedkope F-connectors, maar verder zie ik er niets aan (ik weet ook niet waar ik precies op moet letten). Als ik de foto goed inschat dan zie ik, dat de kabel-ondersteuning iets langer is uitgevoerd dan van de "winkel om de hoek" typen. Dat is dus goed. Verder zie ik geen bijzonderheden, nog positief nog negatief. Als het type is, SFC070 dan is de konnektor bedoeld voor KOKA 799 coax. Dus, als je deze kabel gebruikt moet alles goed passen. Gewoon netjes volgens de regelen der kunst afwerken. Zie eventueel nog een klein afwerkschema op de volgende site: *** geen reclame!! *** Groeten, Ben.
Gast Geplaatst: 10 november 2006 Geplaatst: 10 november 2006 Citaat: Ik weet het merk niet, maar ik vind deze beter. Ik zie geen verschil hoor, haha !
matjas Geplaatst: 11 november 2006 Geplaatst: 11 november 2006 Citaat: Die 'harde' mantel haal je eraf en de losse draadjes met de draairichting om de kabel draaien, dan de connector derop, er valt altijd wel wat af, is niet zo erg als de connector goed vast zit. Voor de duidelijkheid: Er moet wel goed contact zijn tussen het huis van de F-connector en de gevlochten buitendraad. Deze buitendraad en de kerndraad zorgen niet alleen voor de doorvoer van het signaal, maar ook de doorvoer van de gelijkspanningsvoeding naar de LNB vanuit de ontvanger.
matjas Geplaatst: 12 november 2006 Geplaatst: 12 november 2006 @Sjaak Op gevaar af dat je nog bozer wordt: basis is en blijft een goed en duurzaam galvanisch contact. Op de tweede plaats :geen kortsluiting maken. Natuurlijk geldt het skin effect, maar dat geldt voor de buitenmantel zowel voor de buiten- als binnenzijde. De plaats voor overname van het signaal kan in de F-connector het beste plaats direct aan de binnenkant waar de precies passende doorvoer van de binnenisolatie start. Door goed aandraaien van de F-connector vindt daar zowel het contact met de folie als vlechtwerk plaats. Het huis van de F-connector neemt daar de doorvoerfunctie over. Het schroefgedeelte van de F-connector is primair bedoeld als stevige bevestiging. Het gebruik van krimp connectoren wordt veel meer ingegeven door versnellen van het installatie proces, dan dat het de contactdoorvoer optimaliseert. Voor hobbyisten is het zorgvuldig gebruik van F-connectoren voldoende. Inderdaad niet forceren en de kabel als totaal teveel torderen, zodat er breuk of bijna breuk ontstaat. Overigens is iedere verbindingstechniek een compromis. Je moet ze dus maximaal vermijden. Een goede, rechtstreekse verbinding tussen NLB en ontvanger is het beste. Anderzijds moeten we het ook niet overdrijven. De versterking van het signaal vindt al in de LNB plaats. Verder zijn er nog veel andere componenten die de uiteindelijke kwaliteit van het beeld bepalen.
W3ird_N3rd Geplaatst: 12 november 2006 Geplaatst: 12 november 2006 Ja, je MPEG2 decoder en deinterlace filter bijvoorbeeld. Je LNB en kabel hebben er vandaag de dag in ieder geval geen donder meer mee van doen. Sjaak(k): ik heb geprobeerd een kabel te maken volgens je aanwijzingen, ik heb eerst de draadjes teruggevouwen over de buitenmantel, en daar de folie overheen gevouwen. De F-connector maakt dus vooral contact met de folie, en door de folie met de draadjes. Ik hoop dat ik het goed gedaan heb <img src="/forums/images/graemlins/crazy.gif" alt="" /> maar de kabel werkt in ieder geval prima. Beter dan een kant-en-klare kabel met F-snelconnectors in ieder geval! Visiosat Bisat 19,2/23,5/28,2, Triax 54cm Hotbird, Spaun/Maximum/Axing/Satconn switches
Gast Geplaatst: 12 november 2006 Geplaatst: 12 november 2006 Pfff.............wat een gedoe om een f-connectortje.
Gast Geplaatst: 12 november 2006 Geplaatst: 12 november 2006 Weet je wat Sjaak ik ga alle f-connectoren die bij mij tussen de lnb en de decoder zitten aansluiten op jou manier en dan zal ik het resultaat wel laten weten.
Gast Geplaatst: 12 november 2006 Geplaatst: 12 november 2006 Geheel eens met Sjaak[k]... Ik ben vele jaren werkzaam geweest op een ontwerp-afdeling bij een high-end firma die oa elektronische [wapen-]systemen, sateliet-payloads ed. fabriceerde. Dit bedrijf beschikte over een groep specialisten die tot taak hadden voor elke kabel-/konnektor kombinatie een afwerkschema te ontwikkelen. De zo ontwikkelde afwerk-methoden, werden onderworpen aan laboratorium-proeven mbt mechanische [duur-]belasting, elektrische gedragingen ed. Als de afwerkschema's aan de te stellen eisen voldeden, kregen ze de status van bedrijfs-voorschrift, en was het absoluut niet toegestaan van de voorgeschreven methode af te wijken. De te stellen eisen vloeiden voort uit bv Mill.-spec's / Aquap / ISO... Maw, het afwerken van een kabel, om deze aan te sluiten op een konnektor is een delicate zaak. Groeten, Ben.
