[dm5620 voeding] welke weerstand??

[arie kanarie]

Van mijn voeding van mijn dreambox dm5620, is een weerstand totaal verbrand.

Hierdoor kan ik de waarde van deze weerstand niet aflezen.

Het gaat om de r932.

Wie kan mij de waarde vertellen van die r932.

Of wil iemand die een dm5620 heeft eens kijken welke kleurringen op de r932 staan.



Alvast bedankt voor de moeite.

[Steve]

probeer even een 15 kohm weerstand

[arie kanarie]

@Steve,



ik kan dit pas proberen, als ik een 'phx7nq60' vervangen heb (is in bestelling). Die weerstand is zeer waarschijnlijk in combinatie van 'phx7nq60' gesneuveld.

Is die 15 kohm niet te hoog ingeschat??

[Steve]

een MJE13003 kan hier ook in i.p.v een phx7nq60

[arie kanarie]

Bedankt voor het meedenken naar een vervanger.



Ik blijf toch problemen houden met de geschatte waarde van 15 k-ohm. Volgens mij, mag die niet of nauwelijks de waarde van 1 k-ohm zijn.

Hij lijkt mij echt nauwkeurig, juist omdat die in combinatie met phx7nq60 gesneuveld is.



Wie o wie , wil zijn 5620 even openschroeven voor de kleurringen, zodat ik straks niet weer met een rookwolk blijf zitten.

[tim]

hier het zelfde probleem maar bij mij is volgens mij ook een condensator stuk. de ringen op de grote weerstand (r932) zijn blauw-grijs-zilver-goud hoop dat je er wat aan hebt.

[arie kanarie]

@Tim

Hartstikke bedankt, man.

Deze waarde (0,68ohm) komt zeer waarschijnlijk beter overeen met de originele waarde.

[tim]

ff nog een vraagje waar heb je die transistor bestelt ik ben al een aantal electronica winkels in de buurt afgeweest maar geen een had hem op voorraad of kon hem bestellen.



Mvgr Tim

[arie kanarie]

@Tim,



Helaas is mijn zoektocht ook geeindigd, niet te bestellen!!

Inmiddels heb ik een 2de hands voedingsprintje via marktplaats gekocht en hij loopt weer.

[tim]

ja ik heb nog een vervanger gevonden voor de mje13003 heb deze er in gezet en wederom een flinke vonk/explosie uit de print dus ben nu denk ik ook aangewezen op een nieuwe 2e hands print.



oja de vervanger is bux85 mocht je het willen weten.



Groetjes tim

[tim]

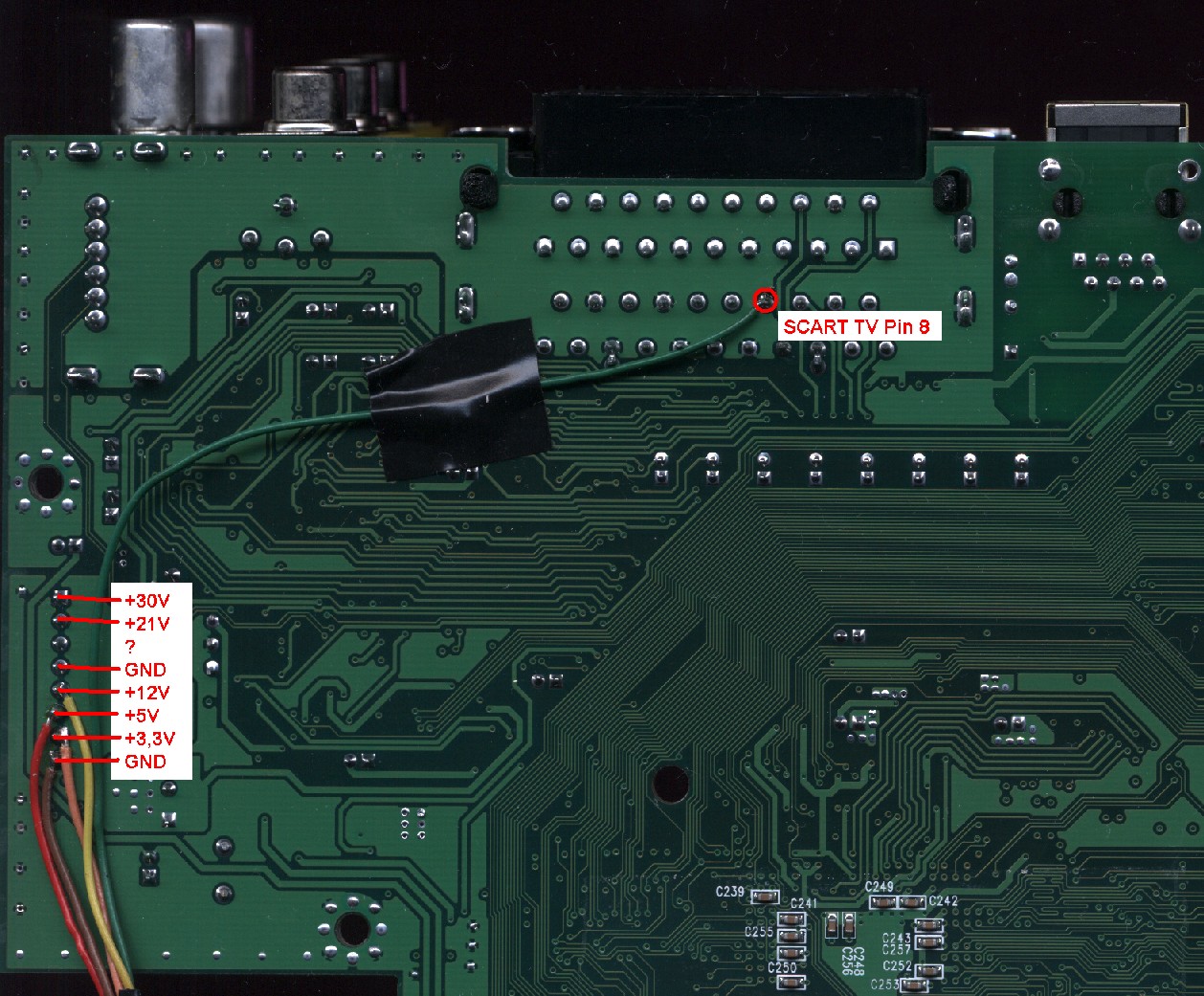

is er iemand die misschien de spanningen weet welke deze voeding aan de dreambox levert via de connector dan kan ik misschien zelf een nieuwe voeding bouwen.



GRTZ tim

[Dream beginner]

Ik ben hier ook benieuwd naar.

Na een stroomstoring van de NUON is de voeding van mijn 5620 kapot (denk ik).

Ik hoor 'm tikken en via de seriele poort (met hyperterminal) verschijnt DM5620 iedere seconde opnieuw. Hij boot dus niet door. Hij lijkt te klapperen. Iemand hier ervaring mee en misschien weet iemand welk onderdeel van de voeding defect is.



Alvast bedankt.

[JBnl]

dat tikken klinkt alsof hij idd niet door wil starten.

Wat je kunt proberen is met een haardroger de voeding eerst warm maken en dan de stekker weer in het stoepcontact doen.

Het kan zijn dat de elko's op de voeding zijn verlopen en daardot dit verschijnsel optreeedt.

Start hij dan normaal op, dan moet je de elko vervangen en dan voornamelijk de kleine elko's van zoal 1uF en 10uF.

[Steve]

controleer eerst eens of deze spanningen wel kloppen,zo niet vervang in de voeding de elco`s met een 10v spanning door elco`s van 16 volt

[Dream beginner]

Ok, even een update.

Een hele goede tip JBnl !!

Nadat ik de fohn erop heb gezet start de voeding door. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

Dat betekend dus dat er wat kleine elco's kapot zijn?



[color:"blue"]De gemeten spanning was overigens (voordat de fohn erop werd gezet): [/color]

rood: 30 volt

zwart: 17,8 volt

zwart: schommelen tussen 1-3 volt (instabiel)

zwart: grnd

zwart: 12 volt

zwart: schommelen tussen 2,5-4,5 volt (instabiel)

zwart: schommelen tussen 2,5-4,5 volt (instabiel)

zwart: grnd



[color:"blue"]De gemeten spanning was overigens (nadat de fohn erop werd gezet):[/color]

rood: 30 volt

zwart: 23 volt

zwart: 0 volt

zwart: 0 volt

zwart: 12 volt

zwart: 4,8 volt

zwart: 3,5 volt

zwart: grnd
