hulp gevraagd installeren van een wavefrontier t90

[highlander53]

Ik heb een wavefrontier T90 gekocht deze staat nu voor mijn woning,maar kan de satelieten niet vinden!,op mijnt90 er staan nu de volgende lnb's op ;astra2 op 14,66L,astra3 op 9,67L,astra1 op 5,11L hotbird op 1,4L dan de serius op 9,95R en thor op 16R nu moet ik de schotel afstellen om de satelieten kunnen ontvangen en dat is een probleem ,ik heb op www.***geen-reclame*** gekeken,maar kom er niet uit, ik woon op fleinvaer noorwegen op 25 kilometer van bodo.azimuth is 196,4,elevation 13,5,lnb tilt (skew0 6,26,offset angle is 27,07 is die goed of niet soms

<img src="/forums/images/graemlins/confused.gif" alt="" /> <img src="/forums/images/graemlins/confused.gif" alt="" /> <img src="/forums/images/graemlins/confused.gif" alt="" />



vikinger



ps zal morgen de foto's van mijn wavefrontier t90 als bijlage plaatsen.

[WPW]

Is dit wat?



Handleiding Plaatsen Wavefrontier(.pdf)

[highlander53]

bedankt, van jouw informatie, ik zal jouw morgen foto's op sturen van mijn opsteling en de situatie van mijn wf t90

vr gr vikinger

[highlander53]

goedemorgen ,je hebt een pm

[highlander53]

is er niemand die mij kan helpen !!!!!!!!

[Gast]

Hi Viking,



Ik had in het begin ook redelijk moeite met m'n T55 maar dat lag meer aan het feit dat er 3 van de 4 (nieuwe) LNBs defect waren en dan zoek je je echt rot. Maar goed toen die eenmaal goed waren heb ik het als volgt gedaan:



- Als eerste had ik de HB (center LNB) afgesteld;

- Daarna EuroB-1 en A2 welke elkaar niet zoveel ontlopen;

- Toen Amos / AB3;

- Daarna gekeken of HB en A2 nog goed stonden;

- Als dat zo is dan staat de braadpan goed en dan alles goed vast gedraaid;

- Verder is het dan een peule-schil om aan de hand van het satlex overzicht snel en simpel de sateliet naar keuze in te stellen.



Als jij via satlex eenzelfde lijst aanmaak dan moet het goed komen.



We missen nog de foto's van jou...



Succes

[highlander53]

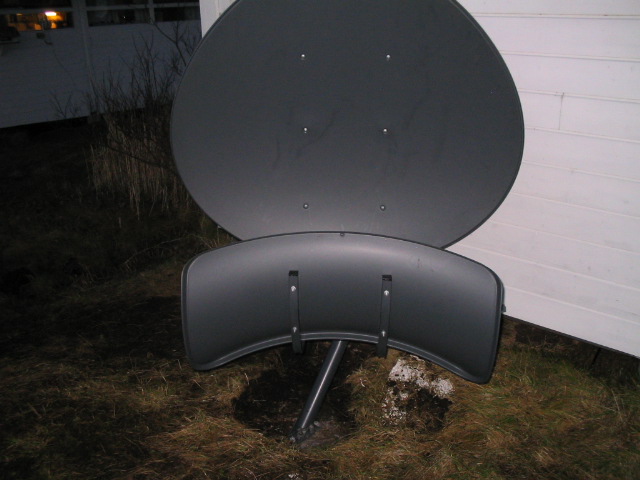

hier de foto's van mijn t90

[highlander53]

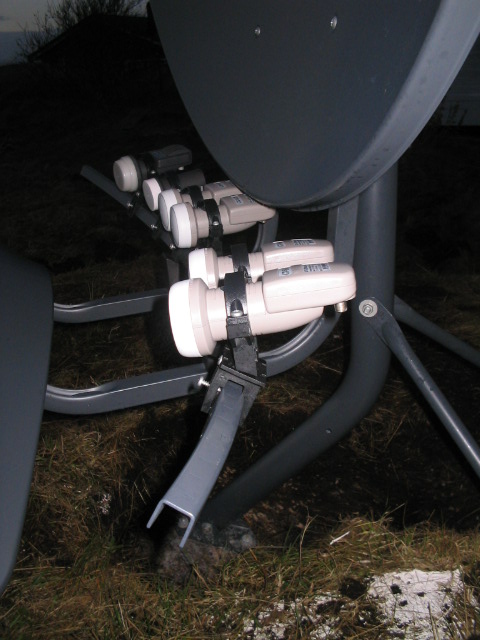

foto twee

[highlander53]

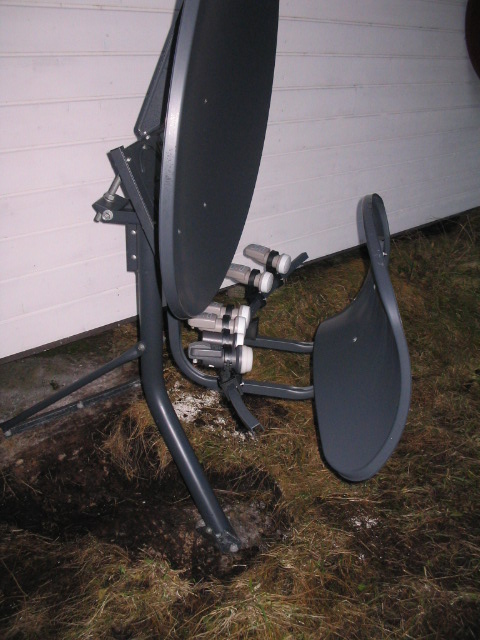

foto drie

[highlander53]

foto vier

[highlander53]

je hebt pm

[opzolder]

Kan de hotbird niet op het nulpunt? Dan ga je die eerst zoeken (skew laat je even voor wat het is). Dus dan is het gewoon een kwestie van uitrichten zoals je dat ook hebt bij een gewone schotel. Nu moet je uitrekenen waar de LNB die uiterst rechts komt te zitten (thor dus) volgens tabel moet komen. Dan ga je door uitsluitend aanpassing van skew kijken of je hem vindt. Misschien moet je elevatie of azimuth iets aanpassen, maar zorg dat je Hotbird niet kwijtraakt.) Als dat lukt pak je uiterst links (Astra 2). Als je deze plaatst volgens tabel, moet je hem kunnen vinden door alleen de LNB-houder te verschuiven. Misschien moet je de skew iets aanpassen, maar zorg dat je Thor niet kwijtraakt. De overige moeten nu eenvoudig te vinden zijn door juiste plaatsing van de LNB's op de rail. ('t Is theorie, maar meer kan ik je op deze afstand niet bieden.)

[hvdh]

Ik zie een vaak gemaakte montagefout: het gaatje halverwege de sub-reflector moet onderaan zitten, niet bovenaan!

[highlander53]

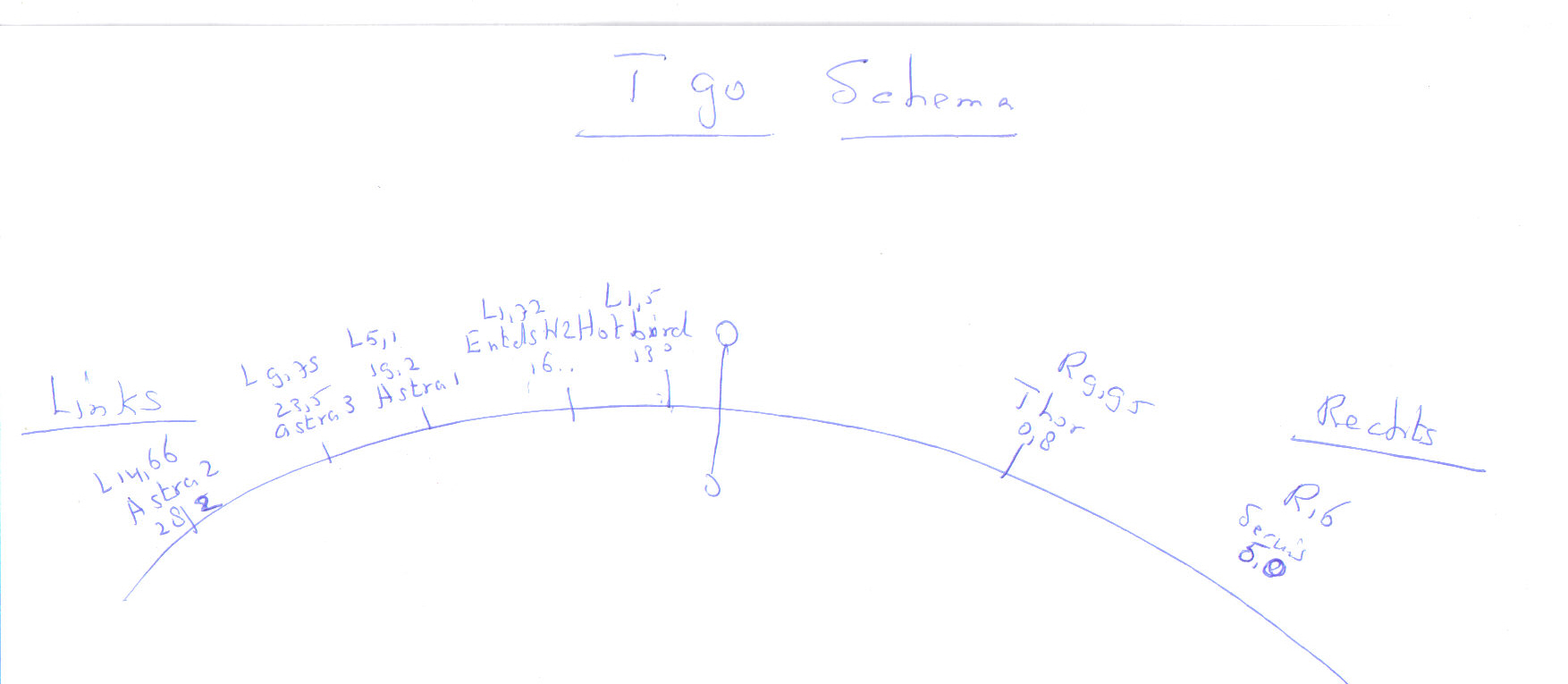

schema t90

[Gast]

Viking:



- inderdaad moet het gaatje volgens voorgaande reply

- jou locatie (Bodo) is dus: breedte/lengte 67.17/14.24

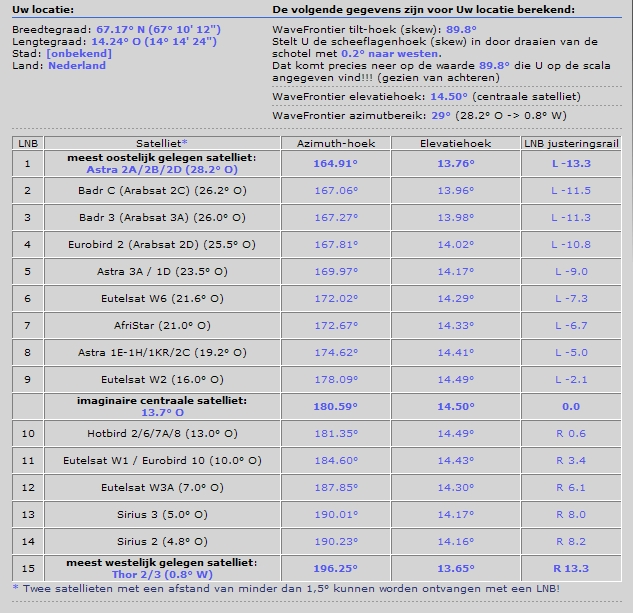

- zie verder bijgesloten schema



- Stel nu de HB (jou midden LNB) op R0.6;

- Dan de schotel afstellen via bijgesloten schema bovenaan rechts op 89 graden / zie achterkant schotel;



- Stel dan mbv TV bij de hand, de schotel fijn af door deze voorzichtig naar links of rechts te draaien tot je goed beeld (cq. signaal kwaliteit) hebt op de Hotbird.



- Stel dan de Astra2 LNB in door voorzichtig de LNB rail omhoog/omlaag te doen en evt de gehele schotel links/rechts (maar meestal niet nodig)



- Idem voor Thor



- Check dan alle 3 nog eens en indien op alle goede kwaliteit signaal dan alles vast zetten en staat de schotel goed.



Daarna kan je aan de hand van bijgesloten schema de rest afstellen.



(Soms wil het ook wel eens helpen de LNBs wat naar voor of achteren te stellen om meer signaal te krijgen)



Succes, <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />



ps.: je PM heb ik gezien, hopelijk kom je hier verder mee... anders graag 2 tickets retour <img src="/forums/images/graemlins/wink.gif" alt="" />
