Snurker Geplaatst: 5 december 2006 Delen Geplaatst: 5 december 2006 1-2,5 / 2-2,5 / 3-2,5 / 4-0 / 5-4,8 / 6- 201 / 7-132 / 8-145 / 9-133 Bij pin 4 schreef ik niet 4 volt, maar nul (massa) Haal nu eerst de dioden D906/907/908 eruit ..of aan een zijde los daarna testen...als er nog steeds problemen zijn ..909 losnemen succes Snurker ( Straks zijn meer behangers nodig om OLED schermen tegen de wand te plakken) Link naar reactie Delen op andere sites Meer opties om te delen...
J@rno Geplaatst: 6 december 2006 Auteur Delen Geplaatst: 6 december 2006 sorry fout gelezen. de vonkbruggen en de 3 beschreven diodes eruit en hij deed het weer goed (5min getest). Diodes gemeten maar die leken wel goed of zijn een van de diodes verlopen? of ligt het aan een van de transistoren die lekt? is dat te meten? Gr. Jarno Link naar reactie Delen op andere sites Meer opties om te delen...
Snurker Geplaatst: 6 december 2006 Delen Geplaatst: 6 december 2006 Die vonkbruggen zijn voor het oplossen van de fout nog niet direkt nodig, dus die laten we er nog even uit. als dan de TeeVee nog goed speelt...de dioden er 1 voor 1 in en testen daarna wat er nog over is Snurker <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" /> ( Straks zijn meer behangers nodig om OLED schermen tegen de wand te plakken) Link naar reactie Delen op andere sites Meer opties om te delen...
J@rno Geplaatst: 11 december 2006 Auteur Delen Geplaatst: 11 december 2006 de diodes en 1 voor 1 in: na een minuut donker beeld (helderheid weg) alle 3 in een keer erin: goed beeld, na 2uur geeft hij weer donker beeld.. Ik snap er niets meer van?? Is dit niet te meten met een scoop oid.. of gewoon beginnen met componenten vervangen? Gr. Jarno Link naar reactie Delen op andere sites Meer opties om te delen...
Snurker Geplaatst: 11 december 2006 Delen Geplaatst: 11 december 2006 Bij zo'n fout zonder meer die 3 dioden vervangen..kosten geen drol Misschien dat er in het verleden eens in de beeldbuis overslag is geweest, dan kunnen sommige onderdelen een lichte beschadiging hebben opgelopen. Dus ook die tor Q901 (BC548) Je schreef niet hoe het met die afwijkende spanning op de collector van Q901 zat. Als je het zou willen meten..moet je een getriggerde scoop gebruiken en in de rasterterugslag tijd de meetpulsen bekijken. Ik ben ook benieuwd naar de spanning op pin 5 van het IC of dat een vaste waarde houdt ? Ook de dioden 901/903 en 904 (1N4007) moet je maar eens testen Snurker <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" /> ( Straks zijn meer behangers nodig om OLED schermen tegen de wand te plakken) Link naar reactie Delen op andere sites Meer opties om te delen...

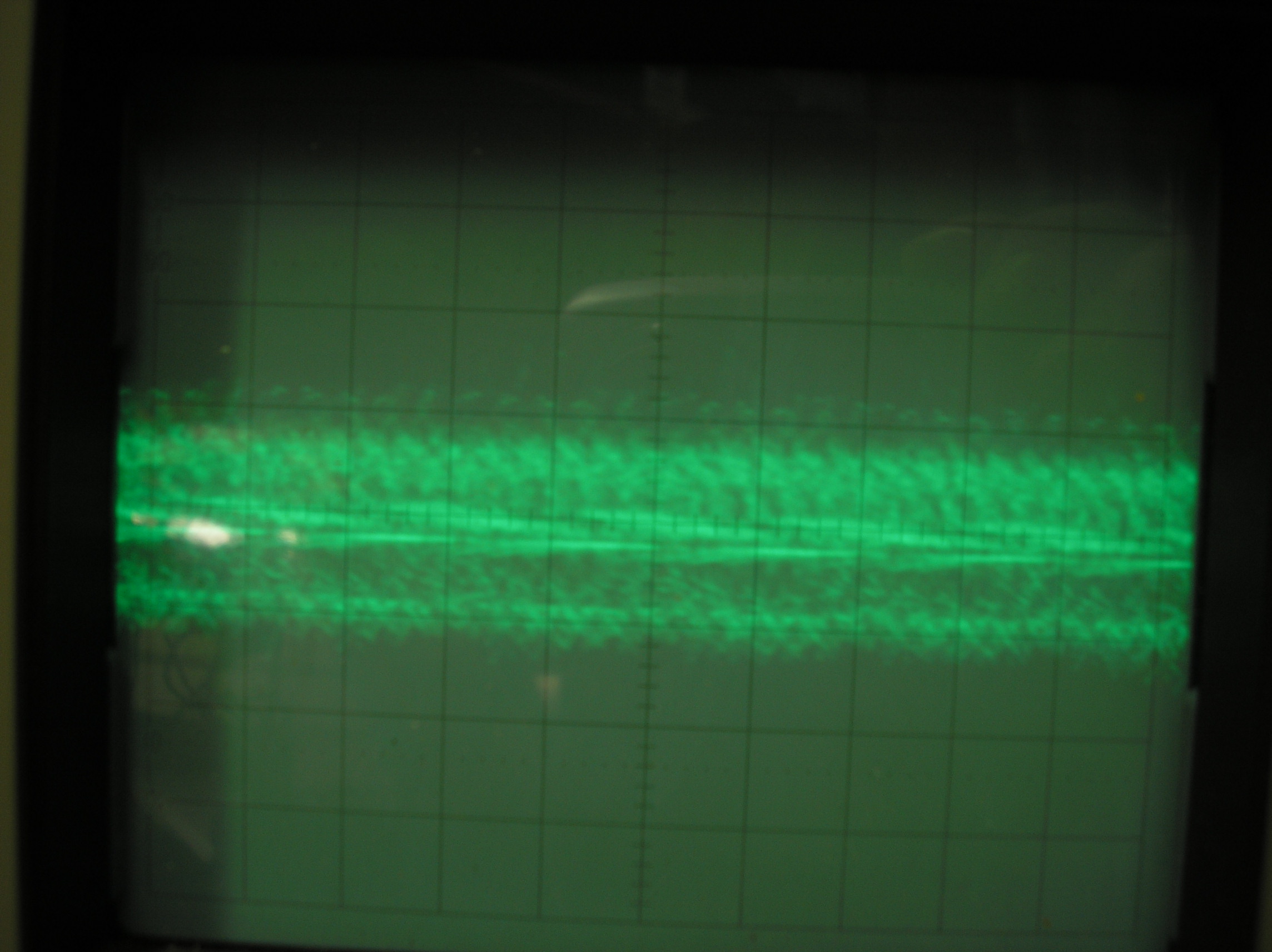

J@rno Geplaatst: 12 december 2006 Auteur Delen Geplaatst: 12 december 2006 pin 5 houd geen vaste waarde na inschakelen 4.47V na 15 min. 4.18V. Op de collector van q901 staat 2.1V. als ik de scoop op pin7 zet, krijgt het beeld een blauwe waas idem met pin 8 wordt rood pin 9 wordt groen. Hierbij nog een paar scoop plaatjes. Gr. Jarno Link naar reactie Delen op andere sites Meer opties om te delen...

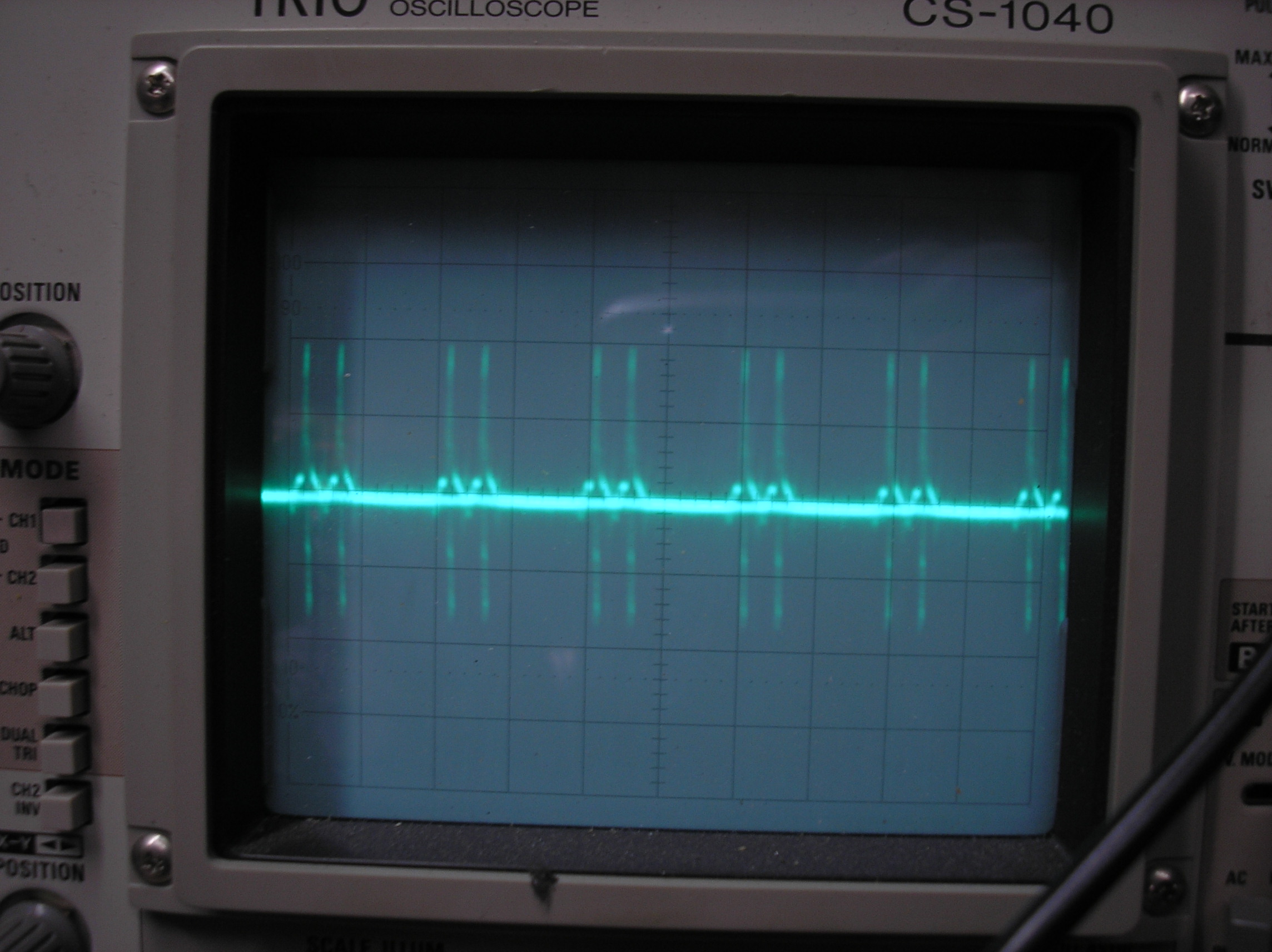

J@rno Geplaatst: 12 december 2006 Auteur Delen Geplaatst: 12 december 2006 nog een pic.. Gr. Jarno Link naar reactie Delen op andere sites Meer opties om te delen...
Snurker Geplaatst: 12 december 2006 Delen Geplaatst: 12 december 2006 Die pulsen..die je in de bijlage laat zien ... hebben dan ook niets en dan ook helemaal niets met meetpulsen te maken... Helaas zit ik nu elders, dat ik jou niet de reële pulsen kan tonen. Dat het beeld verkleurd, als je die meetpennen aansluit..is normaal...je moet ze natuurlijk wel op 10/1 stellen. Snurker <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" /> ( Straks zijn meer behangers nodig om OLED schermen tegen de wand te plakken) Link naar reactie Delen op andere sites Meer opties om te delen...
J@rno Geplaatst: 13 december 2006 Auteur Delen Geplaatst: 13 december 2006 Ik heb vanavond alles vervangen wat je me zei, maar heeft nog steeds de blauwe waas na 1 min. (bc548 3x 4148 3x 4007). excuse voor de verkeerde scoopbeelden ben niet zo thuis in de teevee wereld. Gr. Jarno Link naar reactie Delen op andere sites Meer opties om te delen...
Snurker Geplaatst: 13 december 2006 Delen Geplaatst: 13 december 2006 Ik begrijp iets niet (misschien beter via PM) 1. Eerst blauw 2. Toen wit 3. nu weer blauw 4. Die vonkbruggen heb je er toch wel even uitgelaten ?? 5. Ik kan echt geen TeeVee cursus in korte tijd geven... Snurker..... <img src="/forums/images/graemlins/confused.gif" alt="" /> <img src="/forums/images/graemlins/confused.gif" alt="" /> ( Straks zijn meer behangers nodig om OLED schermen tegen de wand te plakken) Link naar reactie Delen op andere sites Meer opties om te delen...
