Skystar 2 scant niet alle frequenties??

[Gast patje7of9]

Ik heb een skystar2 en als ik een scan doe op Astra 1 heb ik op bepaalde transporders wel signaal en bij andere totaal geen signaal,gebruik de technisat drivers.



Het rare is als ik men coax kabel op men dreambox aansluit heb ik wel signaal op alle transporders op Astra 1.



Heb eens men skystar opnieuw geinstalleerd maar het resultaat bijft hetzelfde.



Zou men skystar kapot zijn??? <img src="/forums/images/graemlins/confused.gif" alt="" /> <img src="/forums/images/graemlins/confused.gif" alt="" />

[moonchild]

welke transponders wel/niet?



welke software/hardware gebruik je?

[Gast patje7of9]

Scant vanaf 10773 H 22000 tot 11685 v 22000 en vanaf 11719 H 22000 tot de laatste transporder geen signaal op Astra1.

Op de andere satellieten is het ook zo.



Gebruik DVB Dream en Prog DVB alle twee hetzelfde probleem.

[Albert_H]

Hallo patje7of9



Dat riekt naar het 102 spoel probleem op de Skystar2 kaart. Als ik het goed begrijp heb je geen ontvangst op de transponders vanaf 11700. Dit is dus de gehele hoge band. De local oscillator van de LNB wordt voor frequenies boven de 11700 MHz met een 22KHz toon die de kaart op de coax zet omgeschakeld van 9750 naar 1060 MHz. Dit lijkt bij jou dus niet te werken.

De Skystar 2 is vrij gevoelig voor overbelasting van de stroom die hij voor de LNB moet leveren. Een krtsluiting in de bekabeling naar de LNB of b.v. een DiSEqC motor die vast zit of te zwaar loopt kan voor deze overbelasting zorgen. Als deze overbelasting even te lang duurt dan brand de 102 spoel in de powerconvertor voor de LNB spanning door. Dit heeft tot gevolg dat de kaart alleen nog in de lage band ontvangt omdat er, doordat de spoel te weinig zlfinductie heeft, te weinig 22KHz signaal bij de LNB aankomt.

In bijgaande file staat een beschrijving tot reparatie van dit euvel. Mocht je een spoel nodig hebben pm mij dan maar even dan stuur ik je een vervangend spoeltje op.



Succes Albert_H.

1276249-DereparatieSS2_v2_6c.doc

[Gast]

Is zo'n spoeltje niet makkelijk zelf te wikkelen? Haal de verbrande koperdraadjes van de spoelkern, maar tel wel de wikkelingen. Leg nieuwe wikkelingen op de spoelkern.



In een Elektuurtabel zie ik dat je 0,5 mm blank draad (0,59 gelakt) nodig hebt voor 588 mA. Te koop in elke elektronicazaak.

[Gast patje7of9]

Hartelijk dank voor de uitleg. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

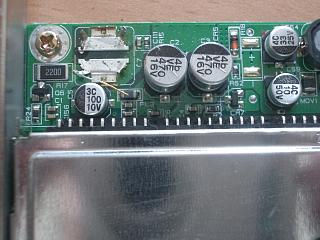

Heb die spoel eruit gehaald,dus gewoon een nieuwe erop zetten?



zie bijlage

[Albert_H]

Hallo Auggie.



Met wat moeite gaat dat misschien wel maar het spoeltje op de print zit in een

ferriet huisje en dit zit met lijm op het spoeltje gekit. Vaak is het verwijderen van het huisje destructief voor het spoellichaam en breken de dunne kunststof schijfjes af. Voor 0,5mm draad zal er ook geen ruimte genoeg in het huisje zijn denk ik. Maar, de echte knutselaar lukt het waarschijnlijk wel.



@patje7of9, Het spoeltje gaat vandaag nog op de post.



Albert_H.

[Gast]

Die vervangspoel lijkt mij wel makkelijk opnieuw te wikkelen: hij is open.



Spoellichamen en ferriet 'huisjes' zijn ook gewoon te koop bij de elektronicaboer. Dus als je het aantal wikkelingen weet én je een rotor wilt aandrijven...

Het blijft wel priegelwerk, natuurlijk.



Ik denk dat ik de fabrikant heb ontdekt: zie bijlage. Er staat een nummer 102 tussen: 1000uH, Imax 0,3.

Edit:

Ik zie in de pdf alweer een tweede 102-spoeltje met een Imax 0,55. Je moet de hoogte dus ook weten.



Edit 2:

Als je googlet op 'SMT Power Inductor' kom je meer fabrikanten tegen. Prijzen vanaf 3,5 euro (excl dit en excl dat). Bij sommigen kun je (als bedrijf) samples aanvragen.

1276673-75276.zip

[Albert_H]

Hallo Auggie.



Er zijn inderdaad genoeg spoeltjes te vinden op het internet, maar ze kopen is wat lastiger. Ik heb al eens wat rondgezocht en geïnformeerd, maar minimale bestel aantallen en verzendkosten maken het al gauw onaantrekkelijk. Te meer omdat ik nog een stuk of 10 spoeltjes heb die het in de praktijk goed doen, ook met een motor erachter. Ik heb er nu zo'n 13 of 14 verstuurd en van de meeste een succes mailtje terug gehad. Toen ik ze kocht voor €0,20 lagen er nog honderden bij de dumpzaak, maar daar zijn ze kortgeleden allemaal opgekocht.



Albert_H.

[SoSa]

Jongens bedankt. Ik loop al een paar weken te klooien met een ss2 kaart die ik had gekregen en heb precies het zelfde probleem. Nu nog ff kijken wat te doen, hoef in iedergeval niet meer verder te zoeken wat het probleem is.

[JOSKE1958]

ik had dat ook maar heb de kabel vervangen dooe een zeer goede coax kabel en het probleem was verholpen



groetjes joske

[Gast]

Hoi,



Kreeg in eerste instantie ook maar een klein aantal kanalen terug. Maar ik had de Skystar profesorisch doorgelust vanaf een Dreambox, via een brakke kabel. Kreeg geen BVN terug enzo. Met de dreambox uit, dus geen H/V probleem ofzo.



Heb nu een rechtstreekse kabel naar een nieuwe QUAD LNB op het dak en nu kan in ieder geval wel BVN ontvangen.
