Jan Ambers Geplaatst: 2 januari 2007 Geplaatst: 2 januari 2007 Bij aanschakelen (stopkont insteken) van mijn 9200, begon die ineens te spetteren en lawaaierige vonkoverslag te geven??? Ik kon aan de hand van het residu en sporen nagaan dat het de schakeltor was die "dom" deed, en zag vonksporen op de koelvin en print... Ik heb de tor TOP-202 (positie KS01) eruit gesoldeerd en zie op de print tussen C & E dat het kopper van de print is "weggeblazen", zekering is OK, maar toestel is dood. Wat kan de oorzaak zijn van dat vonken? Demping-C over de schakeltor? Iemand soortgelijke ervaring met dit toestel, en waar vind ik het schema?

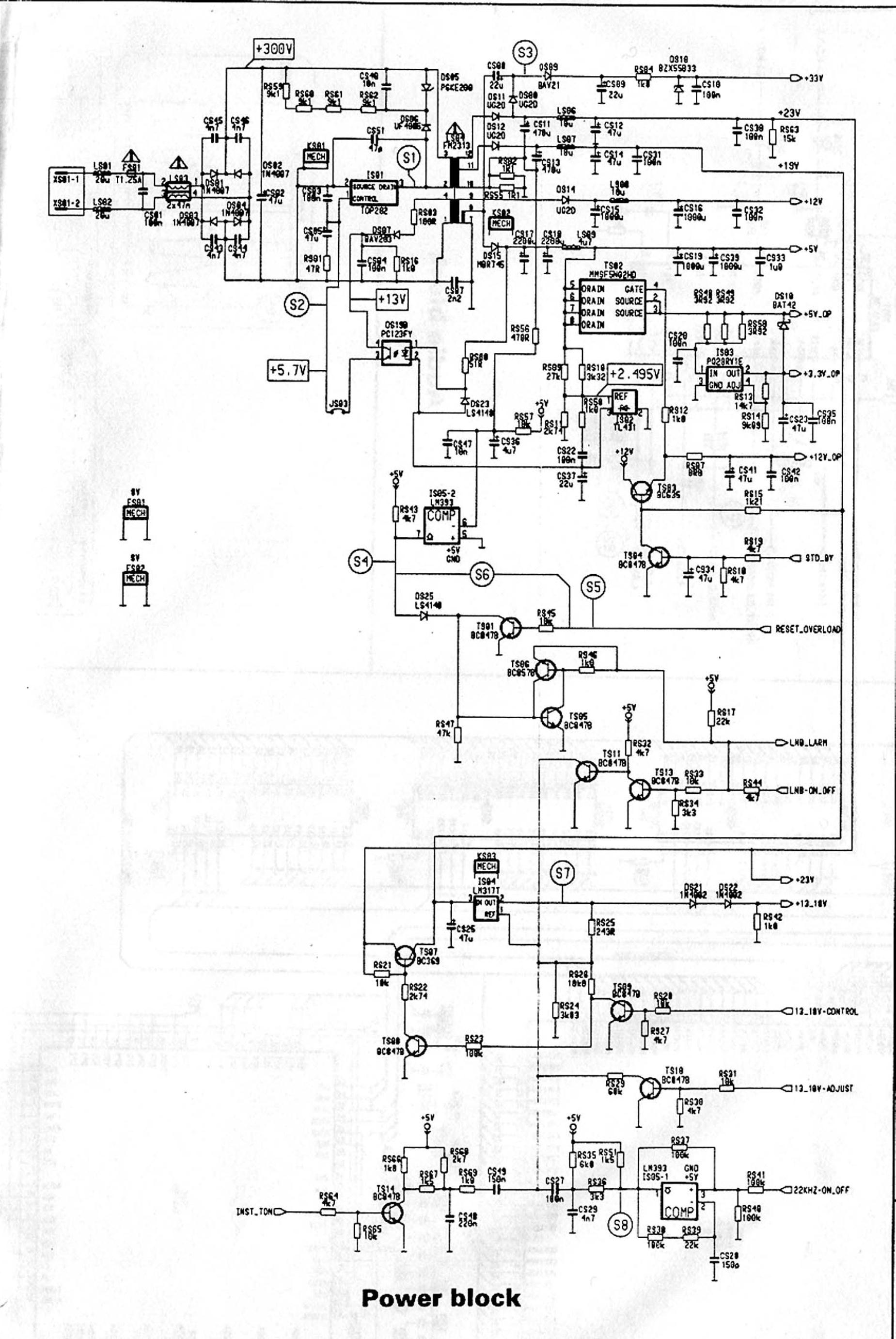

trust Geplaatst: 2 januari 2007 Geplaatst: 2 januari 2007 Citaat: Iemand soortgelijke ervaring met dit toestel gelukkig niet <img src="/forums/images/graemlins/grin.gif" alt="" /> Schema ? zie bijlage . Succes , heb ook nog een gedeelteijk uitgeslacht MB liggen . Het verschil tussen theorie en praktijk is mijn uitdaging . Octagon SF8008 4K Edision Primo IP S2 Dr.HD F16 1.8 m ChannelMaster Offset in tuin 53º E - 45º W Jaeger SMR 1224 Usals met 5 Lnb wisselaar 2x Ka - Ku - C band Lin / Circ 1.2 m Echostar Offset aan schuur 53º E 34.5 W Twoteck Twinrotor met 3 Lnb wisselaar Ku - Ku low - Ka
Jan Ambers Geplaatst: 3 januari 2007 Auteur Geplaatst: 3 januari 2007 Bedankt, nu weet ik iets! Even uitvlooien en vergelijken.... Gelukkig dat ik een A3 printer heb... Als je zo een schema wil uitprinten heb je wel meer dan één rol behangpapier nodig! <img src="/forums/images/graemlins/grin.gif" alt="" /> Amaai, grof van lijnen en groot en nog moeilijk leesbaar door die grofheid van de lijnen! Weet jij een vervanger voor die schakelfet? Ik zie dat de vonken eerder uit een "gaatje" in de fet komen???? <img src="/forums/images/graemlins/confused.gif" alt="" /> <img src="/forums/images/graemlins/blush.gif" alt="" /> De 2 diodes in de drain lijn meten ohms OK natuurlijk voor de zener is dat moeilijk... De optocoupler kan je ook niet uitmeten... Hoe herstel jij deze voeding? Ik ga een lamp in serie leggen en van een reotor gebruik maken om de primaire spanning vanaf nul te starten.... Ik heb hier nog een te slopen kabeltuner liggen, mogelijks kan die als onderdelenbron fungeren...
trust Geplaatst: 3 januari 2007 Geplaatst: 3 januari 2007 Ik heb al tig keer de schema's van het net gehaald , maar blijkbaar hebben ze allemaal dezelde bron (slechte scan!!) Zoals ik al schreef , heb ik gelukkig nooit zulke grote voedings-problemen gehad en me er ook niet in verdiept . Misschien dat Metropar meer weet . Het verschil tussen theorie en praktijk is mijn uitdaging . Octagon SF8008 4K Edision Primo IP S2 Dr.HD F16 1.8 m ChannelMaster Offset in tuin 53º E - 45º W Jaeger SMR 1224 Usals met 5 Lnb wisselaar 2x Ka - Ku - C band Lin / Circ 1.2 m Echostar Offset aan schuur 53º E 34.5 W Twoteck Twinrotor met 3 Lnb wisselaar Ku - Ku low - Ka
Jan Ambers Geplaatst: 4 januari 2007 Auteur Geplaatst: 4 januari 2007 Ik heb die fet eens "gereinigd", met PCB cleaner en de vonksporen verwijderd en onder de loep eens gekeken... Geen gaatje in de fet, maar tussen de printboringen van de fet is de overslag geweest... Via de zoekfunctie in Nokiatopic heb ik gezien dat er iemand was die dit ook melde, maar geen respons! Dat vonken verontrust me en ik zie niet direct in waar het vandaan komt??? Ik denk dat het schakelen van die fet niet gedempt wordt en daardoor hogere spanningen opgewekt worden die dit euvel geven...
Jan Ambers Geplaatst: 4 januari 2007 Auteur Geplaatst: 4 januari 2007 Na vervangen van halfgeleiders in de primaire zijde, transfo en enkele elcos werkt de voeding weer 100%! <img src="/forums/images/graemlins/tongue.gif" alt="" /> Voor de zekerheid maar de vonksporen weggefreesd en de isolatie rond de fetsource en gate vergroot... Condensators uitgemeten en toch 100% OK... Bedankt voor schema Trust, en tot wederdienst bereid! <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />
trust Geplaatst: 4 januari 2007 Geplaatst: 4 januari 2007 Tof dat ie het weer doet , ook deze ervaringen gaan in de map "Nokia trubbles" (tenzij er copywright op zit) <img src="/forums/images/graemlins/grin.gif" alt="" /> Het verschil tussen theorie en praktijk is mijn uitdaging . Octagon SF8008 4K Edision Primo IP S2 Dr.HD F16 1.8 m ChannelMaster Offset in tuin 53º E - 45º W Jaeger SMR 1224 Usals met 5 Lnb wisselaar 2x Ka - Ku - C band Lin / Circ 1.2 m Echostar Offset aan schuur 53º E 34.5 W Twoteck Twinrotor met 3 Lnb wisselaar Ku - Ku low - Ka
Jan Ambers Geplaatst: 5 januari 2007 Auteur Geplaatst: 5 januari 2007 Nee geen copyright, maar is al bij al toch maar een domme herstelling, omdat ik de oorzaak van het vonken niet ken! Gewoon de primaire halfgeleiders vervangen is geen heldendaad, want ik het er een kabeltuner voor gesloopt(die hier toch maar werkloos stond)... Kan zijn dat de schakelfet doorsloeg of zijn interne beveiligingsdiode kapot was... Heb sluiting gemeten tss 2 poten...
