Philips D16-III SOPS voeding dood

[Max8]

Hoi,



Ik ben bezig met een Philips TV D16-III met een SOPS voeding die niet wil starten.

Op de primaire elko staat de 310V en ook de powertor is ,ohms gemeten, goed.

Echter het geheel wil niet starten, er is geen enkel leven in uitgansgspanningen.



Hierover heb ik twee vraagjes:



1)

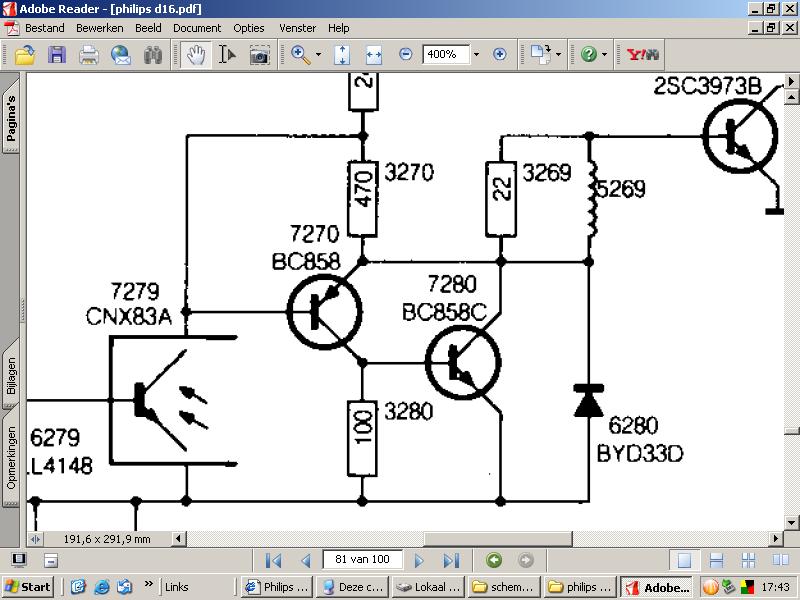

In de PDF (scan van orginele doc) staan voor de transistoren 7270 en 7280 allebij een BC858.

Echter de ene is getekend als NPN en de andere als PNP <img src="/forums/images/graemlins/confused.gif" alt="" />

Wat moet het nu zijn (zie plaatje) ?



2)

Wat is de beste manier om dit soort voedingen te repareren, waar kan ik het beste beginnen.

De standaard zaken (componenten controleren, nameten) heeft niets aan het licht gebracht.



Ik krijg altijd spontaan allerlij alergische reakties bij dit soort schakeingen <img src="/forums/images/graemlins/grin.gif" alt="" /> <img src="/forums/images/graemlins/grin.gif" alt="" />



Alvast bedankt voor jullie tips.



Groetjes,

Max.

[boarder]

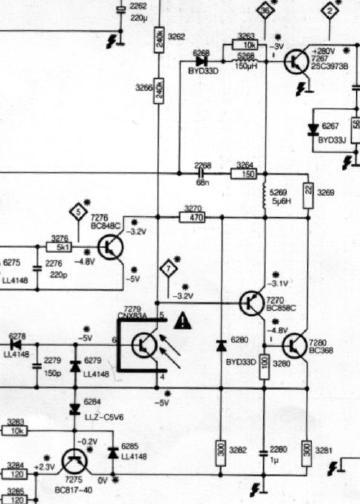

7280 moet een BC368 zijn. Zie bijlage

De ene transistor is een smd-behuizing en de andere TO92.



Zie bijlage

[boarder]

Voor het grootste deel zitten de fouten in de secundaire kringen. De secundaire vermogenkringen controleren : HS-transistor, HS-transfo, geluid, enz. Je kan eens gaan meten op de secundaire spanningen wanneer de HS-transistor verwijderd is. De 141V belasten met een 60W lamp en kijken of de voeding start.



Succes

[Max8]

Hoi,



Bedankt voor het plaatje, dat ziet er een stuk logischer uit.

Toch vreemd, dat in mijn PDF een dergelijke fout zit.



De secundaire gedeeltes van de voeding , lijken verder goed te zijn, en zijn door mij (waar mogenlijk) al losgekopeld.



Maar de voeding doet ook dan nog geen poging om te starten, geen pulsjes, geen hikken, er zit geen enkele "beweging" in de schakeling.



Grtz,

Max

[jeevanhoof]

Hoi,



je moet de voeding wel belasten met een lamp.



Best haal je de de HS transistor eruit zoals boarder reeds zij en belast de voeding met een lamp.



Brandt de lamp dan werkt de voeding,



Controleer zeker C2457 naast lijntrafo (2n2 3KV)



mvg

[Max8]

Zoals gezegd, werkt de voeding niet <img src="/forums/images/graemlins/smirk.gif" alt="" /> Ook niet met de bekende gloeilamp als belasting.

Inmiddels ben ik maar begonnen met het stap voor stap vervangen van al het "kippenvoer"(smd`s).

In de hoop dat daar de fout tussen zit, en niet b.v. de trafo zelf <img src="/forums/images/graemlins/crazy.gif" alt="" />



Grtz,

Max

[boarder]

Enkele mogelijke fouten voor wanneer de voeding niets doet.

Oplossing 1

Controleer R3666 op onderbreking.

Oplossing 2

Replace line output transformer

Oplossing 3

Check line output transistor.

Oplossing 4

vervang weerstand 3498 (1.5K 0.5W).

Oplossing 5

vervang HS-condensator (1nF2, of 2nF2/2KV).

Oplossing 6

SMD weerstanden los op kleine print naast back up elko.

Oplossing 7

controleer weerstand R3266 en 3262 in voeding.

succes
