Draaibare LNB Foto

[Snuffer]

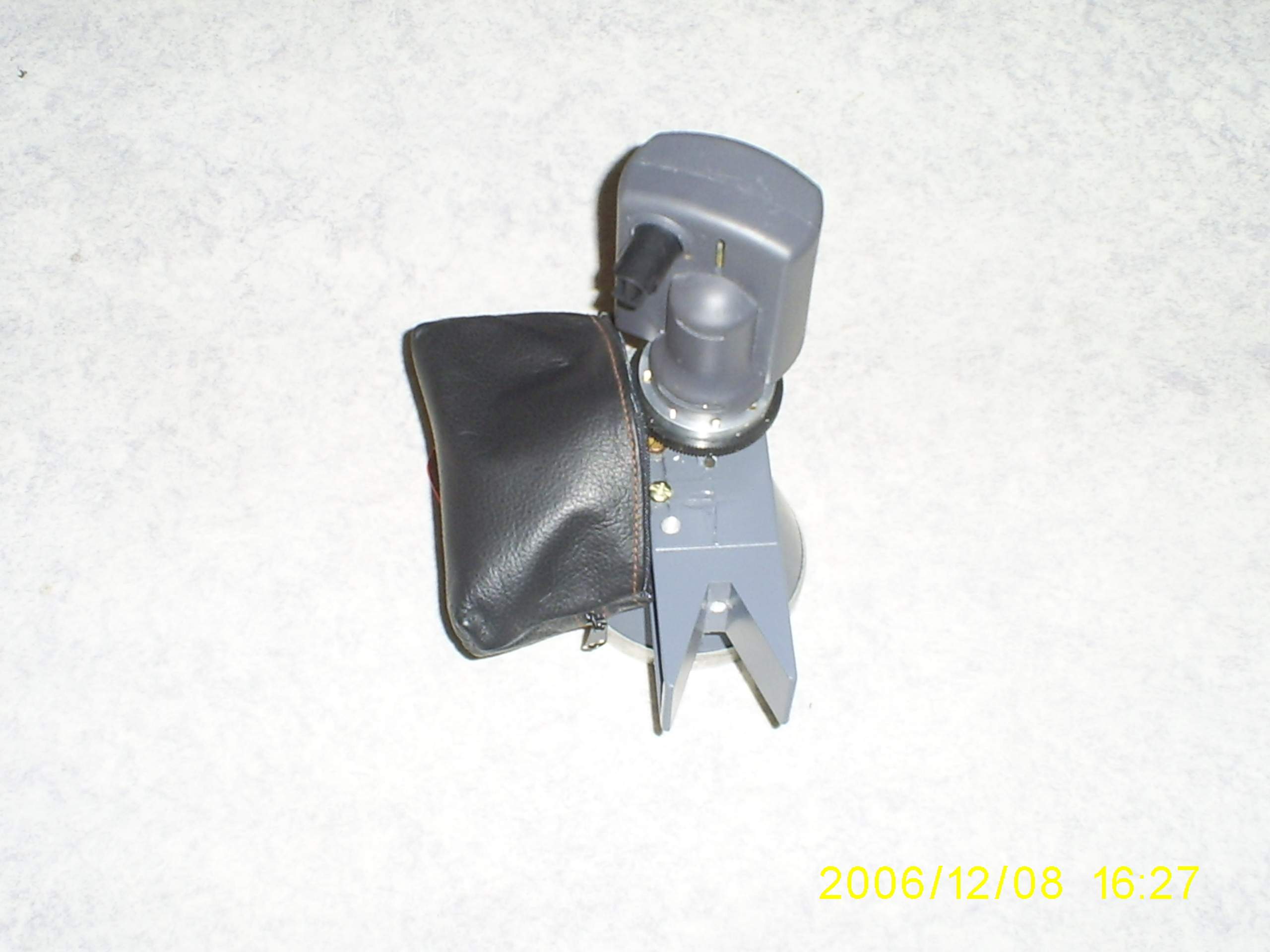

Hier dan een foto van mijn draaibare LNB deze gebruik ik op een 90 cm gregorian die in test opstelling staat van het voorjaar worden de andere 120 CM hier standaard mee uitgevoerd.

[pietsky]

Hallo PA1ZX



Lijkt mij een Invacom flens LNB klopt dit?

[Snuffer]

Kijk dan maar eens goed op 8 West en .. wat een verschil het uitmaakt wat betreft signaal, 30 % meer is meer gewoon dan uitzondering daar en zeker voor feeds die soms niet erg sterk zijn is het wel of niet zien ervan juist nu goed te merken.

Om ervoor te zorgen dat hij waterdicht is zit er een Rubber-chimyring in gemonteerd deze houd hem dicht.

Voor de leken

Chimyringen zitten om een krukas heen om het gedeelte af te dichten van het carter.

Verder deze LNB zal niet gebruikt worden daar er maar 1 uitgang opzit ik gebruik die met 4 en misschien ga ik de LNB wel verwisselen voor SMW LNB's

tegelijkertijd met deze constructie.

Wat ik dacht is dus waar, maar goed dat we die cimy erin hebben gezet. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Snuffer]

en zonder draaibare LNB

[acid]

Heb je meer info met betrekking tot het vervaardigen van een skew systeem , ben wel geintresseerd aangezien ik hier ook nog wel een paar LNB-Fjes heb liggen .

en wat voor een stroompje laat je lopen om het geheel te laten skewen/draaien en is die groot genoeg om eventueel uit de scartspanning van 12 volt te halen ?

[Snuffer]

Maak gebruik van 5 volt om het systeempje te draaien die haal ik uit de PC.

Gaan 3 draden omhoog 1 x-5V, 1x+5V en de puls draad sturing komt van een servo controler 6,95 Euro en het motortje is en servo van 12,75 Euro



Het zwarte tandwiel om de flens is op maat gedraaid en de servomoter is in de feedhouder gefreesd.



Tandwiel op de servomotor is doormiddel van tanden die aan de binnen kant van het tandwiel gefreest zijn vastgezet op de servo met een schroefje geborgd,



Deze servo motoren draaien 35 minuten (dat wil zeggen van 12 tot 7 op een klok dus iets meer als een halve slag)het midden is de normale LNB stand nou je rest is duidelijk denk ik.



@Sjaak het staat hier ECHT wel goed hoor geloof dat maar haha.

Maar die Fransen zullen niet iets anders hebben!! dat is de reden. <img src="/forums/images/graemlins/wink.gif" alt="" />

[Snuffer]

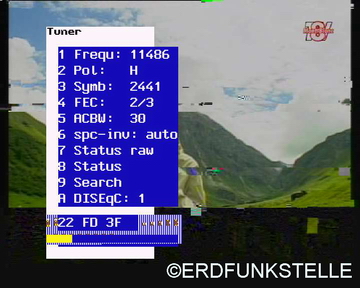

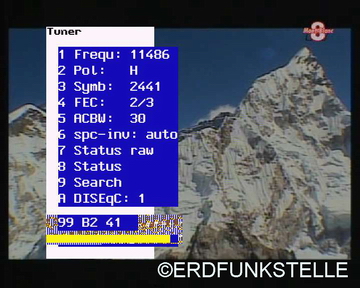

Deze foto's komen van satfunkstelle en zijn niet de instellingen waar ik mee werk.en uh Sjaak ik vind het fijn dat je meedenkt en voor vele is dat ook fijn denk ik maar mijn Tandberg is uitstekend voor feed te gebruiken hihi o ja voor jou info het is een 2800.tevens gebruik ik hier nog wat Maxplussen Fortecs en een avantage om mee te testen (aanbevolen door Dr Dish niet door mij hihi)

<img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Volgens satlex zou de skew bij 8 graden west al 11.28 graden moeten zijn, dit is dus al behoorlijk.

[Gast]

@PA1ZX,



Even over jouw test bij 8 West.



Hoeveel bedraagt de skew (ongeveer) bij de foto met slechte ontvangst?

En hoeveel bedraagt de skew (ongeveer) bij de foto met goede ontvangst?





Met vriendelijke groeten <img src="/forums/images/graemlins/wink.gif" alt="" />



sattaz

[Snuffer]

@Sattaz



Het verschil is 17 Graden op 8West. De foto's zijn niet van mij zoals eerder vermeld ( deze staan op DXTV site maar als voorbeeld heb ik die laten zien hier)ik spreek over 30% winst op de signaal meter.



op Siruis etc is het signaal het best als de LNB gewoon recht staat zoals op 99% van de Sat's het geval is alleen 8 West is de uitzondering.



Maar uh dat weet jij toch ook wel he ???? <img src="/forums/images/graemlins/grin.gif" alt="" />



@Grandpa

Dit is als je geen rotor hebt en de schotel recht er naar toe zet.



O ja voor hen die 8 West kunnen zien kijk maar eens dan zie je H stations ook V alleen minder signaal. dus scew.

[Gast]

Citaat:

@Sattaz

Het verschil is 17 Graden op 8West. De foto's zijn niet van mij zoals eerder vermeld ( deze staan op DXTV site maar als voorbeeld heb ik die laten zien hier)ik spreek over 30% winst op de signaal meter.

op Siruis etc is het signaal het best als de LNB gewoon recht staat zoals op 99% van de Sat's het geval is alleen 8 West is de uitzondering.

Maar uh dat weet jij toch ook wel he ???? <img src="/forums/images/graemlins/grin.gif" alt="" />

@PA1ZX,

30% verschil op de signaalmeter zegt helaas weinig.
Iedere ontvanger geeft weer andere waarden.
Vergelijken tussen verschillende ontvangers gaat jammer genoeg niet.
Interessanter zijn echte cijfers zoals dBW(-verschil).

Volgens de site van Satlex bedraagt de skew voor 8 West ongeveer 10 graden.
Als ik je goed begrijp moet de skew eigenlijk niet op 10 graden
maar op 17 graden worden ingesteld.

Jouw opmerking dat ik dat ook wel weet moet ik ontkennend beantwoorden.
Mij is alleen bekend dat Astra 19 Oost een afwijking van
circa 4 (?!) graden heeft wat betreft de skew die het normaal
gesproken had moeten zijn.


Met vriendelijke groeten <img src="/forums/images/graemlins/wink.gif" alt="" />

sattaz

[Gast]

Hangt die astra scheef of zo sattaz? Is dat bewust gedaan en wat is er dan de reden voor?

[kapoentje]

Kijk ook bij Satlex maar eens bij Astra28.2 Oost /2A /2B /2D

Die heeft een afwijking. Skew is 10.5 graden.

Eurobird1 28.5 17.70 graden.

[Gast]

Citaat:

Hangt die astra scheef of zo sattaz? Is dat bewust gedaan en wat is er dan de reden voor?

@fatfreddy,

Dat schijnt inderdaad bewust gedaan te zijn.
Volgens de site van Satlex: "Astra 1E-1H/1KR/2C => Sonderfall!".

De precieze reden weet ik ook niet.
Een verklaring zou kunnen zijn dat men bij installatie van de schotel
geneigd is om zowel schotel alsook lnb netjes "rechtop" te zetten.
Dan zorgt zo'n afwijkende skew automatisch voor optimale ontvangst.


Met vriendelijke groeten <img src="/forums/images/graemlins/wink.gif" alt="" />

sattaz

[Snuffer]

UIteraard ga ik niet de ontvanger veanderen als ik de LNB draai, dus het is met dezelfde ontvanger.Maar belangrijker is dat signaal sterkts bekeken worden met de spectrum analyser.
