ir-ontvanger dreambox vervangen

[R.Z.77]

Hallo,



Heb de ir-ontvanger TOSP1836 besteld via die bekende electronica internet shop besteld

Ik kreeg in de plaats daarvan de TSOP 4836 , deze heeft ook 36 kHz, toch blijkt deze niet te werken

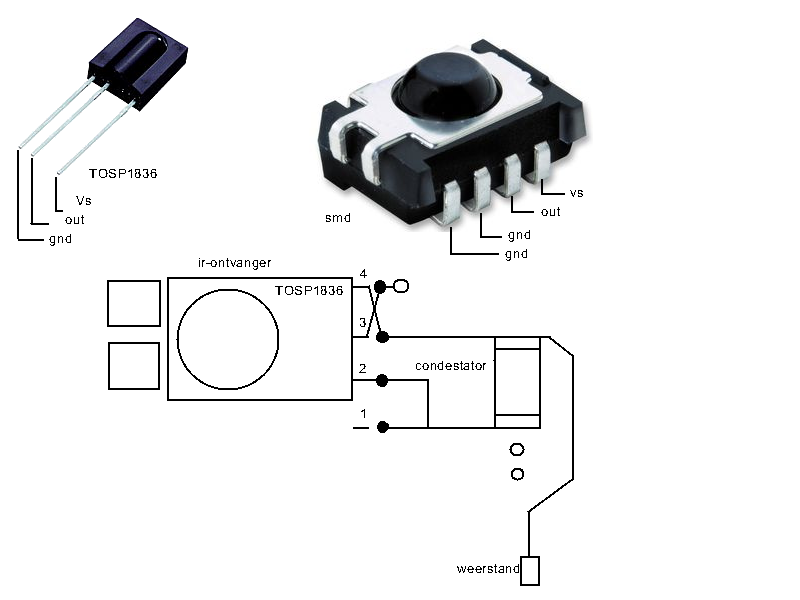

Zou het komen omdat het toch een TSOP1836 moet zijn wat ik begrepen had dat als alternatief voor de orginele smd uitvoering was, de smd was moeilijk aan te komen ,of heb ik het toch verkeerd aangesloten(zie bijlage)

De smd uitvoering heeft 4 aansluitingen .de niet smd heeft er 3



Het weerstand en condensator op het printplaat bij de ir-ontvanger zijn goed



Iemand enig idee wat het kan zijn?

[Steve]

als ze een 4836 aan je geleverd hebben dan is het een fout van jou leverancier

de 1836 is normaal leverbaar

[R.Z.77]

Heb nog eens gekeken op de site ,als je op het zoekveld typt tosp1836 krijg je IR-ONTV.-MODULEL TSOP1836 ,Type TSOP 4836

F-drager 36 kHz

<img src="/forums/images/graemlins/confused.gif" alt="" /> zou het een foutje zijn van hun?

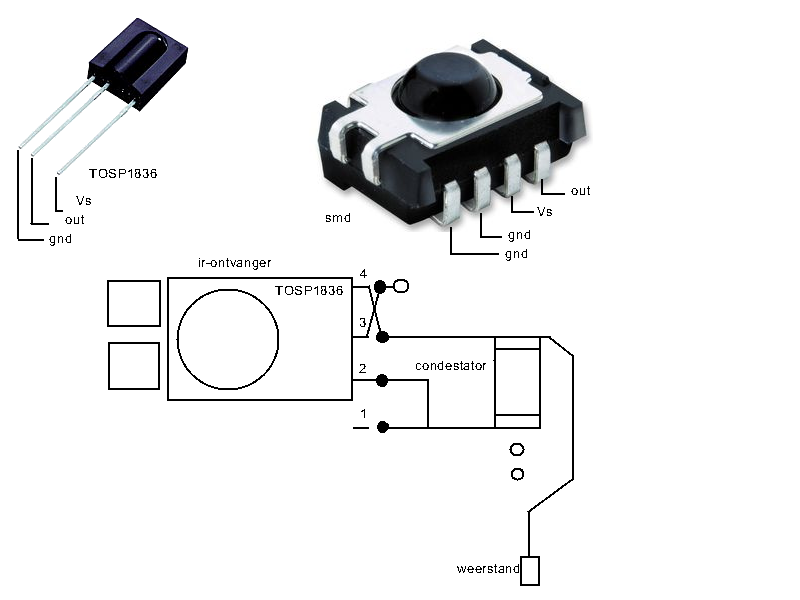

Een corectie voor de tekening die in de bijlage zat ,heb hier de juiste tekening in de bijlage
