Eerste keer een GSO installatie plaatsen

[Sigma]

ik ga morgen voor het eerst een gso installatie plaatsen

voor 8 aansluitingen voor twee satellieten

maar heb een hand leiding die niet echt duidelijk is





heb 2x een Edision universal Quattro lnb





LNB

1:H/L

2:H/H

3:V/H

4:V/L



Vantage verdeler

1:13v/0kHz/0 Low Band

2:18v/0kHz/0 Low Band

3:13v/22kHz/0 High Band

4:18v/22kHz/0 High Band



nu is de vraag hoe sluit je dit aan in de gebruiks aanwijzing wordt dit niet echt aangegeven



wie kan me aan een tekening of iets dergelijks helpen

[WPW]

Kijk eens op spaun's www site, daar staat het broodnodige aan tekeningen.

[opzolder]

LNB1 aan Vantage2; LNB2 aan Vantage4; LNB3 aan Vantage3; LNB4 aan Vantage1. Eerste aanduiding op LNB staat voor Hovizontaal/Verticaal: horizontaal heeft 18V nodig en verticaal 13V. Tweede aanduiding op LNB staat voor Hoge band/Lage band. Dan kom ik op bovenstaande verdeling.

[WPW]

Is dit wat?



[Sigma]

Jongens bedankt voor het snelle antwoord

we gaan morgen aan de slag

[Sigma]

nu dat was een heele klus 8kabels trekken

alles aangesloten maar het werkt nog niet

heb nog een paar vragen



1:hoe moeten de micro schakelaars op de Vantage verdeler staan

1:hoe moet de LNB instelling in de ontvanger staan (welke frequentie)



heb de Astra in gelezen en de Hotbird maar krijg alleen als ik de hotbird kijk signaal op de LNB met de instelling

universeel LNB in de tuner

[WPW]

Diseqc 1.0 is het makkelijkst, 12v aan(mag ook uit), 22khz uit, freq. standaard 9750/10600, op de ontvangers diseqc per sat instellen. Hoe je de vantage in moet stellen behoort in de handleiding te staan (in 1 van die pdf'jes), kijk ook eens naar 'supply power from unit to quatro'.



Sluit ook maar 1 ontvanger voorlopig aan bij de mswitch totdat die werkt.



En controlleer nog eens of de quatro's wel goed zijn aangesloten.

[Sigma]

zo heb ik het ook staan maar als ik naar Astra overschakel heb ik geen signaal van de LNB



de quatro's zitten volgens mij goed heb de kabels van letter voor zien die op de vantage staat maar nog een keer contoleren kan geen kwaad



over die micro schakelaars kan ik niets vinden

[WPW]

Zit de stekker er wel in (220)? zit er geen handleiding bij? (kan ook effe niks vinden, je kan een email wagen)

[Sigma]

ja de steker zit er in



ga morgen eerst maar ééns met één LNB kijken hoe of wat

[opzolder]

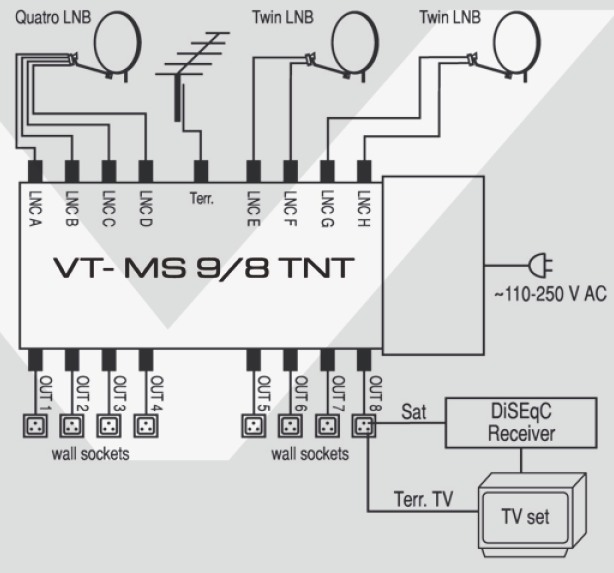

Volgens bijgaand datablad moet je tussen de LNB's kunnen schakelen met DiSEqC of toneburst. Mijn strategie zou zijn: aangezien hotbird al werkt, huidige instellingen noteren, op universal laten en kijken met welke DiSEqC instelling hij werkt (vermoedelijk A). Dan Astra ook op universal en de alternatieve DiSEqC-instelling (in mijn voorbeeld wordt dat . Als Astra dan werkt, ben je klaar (maar zo simpel zal het wel niet zijn). De stand van de micro-schakelaars opschrijven, zodat je terug kunt. Hoeveel zijn het er? Staan er nog aanduidingen op? En dan alle mogelijkheden afgaan totdat je zowel Hotbird als Astra werkend hebt. Maar eerst contact opnemen met Vantage: www.vantage-digital.com levert mogelijk een snellere oplossing.

1299643-VT-MS9-8TNT.pdf

[Sigma]

Alles werkt nu,iedereen bedankt



op de vantage hoef je dus niets intestellen



De instellingen in de Topfield tuner moet op DiSEqC instelling 1.0 staan dan Astra 1 van 4 en voor de Hotbird 2 van 4

[WPW]

Mooi, dat zij ik tog <img src="/forums/images/graemlins/grin.gif" alt="" /> maar probeer wel agter de switch instellingen te komen, als er 1 iemand z'n diseqc aanpast kan de rest uitvallen en dat kan je blokkeren op de switch.

[Sigma]

Oke dat lossen we dan even op om de instelling achter een pin code te zetten <img src="/forums/images/graemlins/smile.gif" alt="" />



ene bedankt voor je hulp. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[EtienneM]

ff een vraagje,



op je ontvanger moet je dus eigenlijk gewoon de boel instellen met een 4/1 switch configuratie of zie ik dit verkeerd?
