Hobby voor de donkere dagen. Led lichtjes in de schotel.

[puk5600]

56 leds om de hoeveel cm staan ze dan



ik kan er 100 voor 8 euro bestellen dus dat worden dan twee randen.

[Noordhorn]

Citaat:

56 leds om de hoeveel cm staan ze dan

ik kan er 100 voor 8 euro bestellen dus dat worden dan twee randen.

Bij 56 leds staan ze om de 5 cm en 5 cm vanaf de rand.

Wil je een tweede rand met de resterende 44 leds en ook met de 5 cm afstand er tussen dan moet je diameter 70 cm nemen. 44 leds * 0,05 meter = 2,2 meter / Pie (3,14) = 0,7 meter

succes Noordhorn

[Coliseo]

Citaat:

56 leds om de hoeveel cm staan ze dan

ik kan er 100 voor 8 euro bestellen dus dat worden dan twee randen.

en

Citaat:

Een blauwe led heeft een spanning van 3,6 volt nodig en een rode 1,5 volt

Als ik goed reken, maakt dit in serie 360 V en 150 V.

Citaat:

nou wil ik eens gaan knutselen met mijn schotel om er een rand met led lichtjes in te maken. maar die moeten werken op de coax vanaf mijn ontvanger.

Als die voeding van uit de ontvanger moet komen...

[Hendrik007]

Dat klopt, maar je kunt ook 7 rode ledjes in serie zetten met een weerstand van 40 ohm.



Want :



12Volt / 1.6 Volt = 7.5 (dus 7 rode ledjes kun je maximaal op 12 volt aansluiten)



1.6V * 7 Leds = 11.2 Volt



12 Volt - 11.2 Volt = 0,8 Volt (de spanning die 'over' blijft)



0.8 Volt / 0.02 A = 40 ohm



De standaardstroom door een led is 20 mA continu, maar de meeste leds kunnen 10-30 mA verwerken.



Als je dan 8 van deze series maakt heb je exact 56 Leds.

[gigantaandemuur]

Om een draadbos op de achterkant te voorkomen beter een voeding bouwen van 56 x3,6v =200volt

Zo kan je ook de stroom mooi begrenzen.

http://nl.wikipedia.org/wiki/Led

Een led mag daarom nooit zonder meer op een spanningsbron worden aangesloten. Er dient altijd een stroombegrenzer aanwezig te zijn, zoals een transistor of een eenvoudige weerstand, omdat een led in feite een diode is. Over de led zal een spanning vallen, afhankelijk van het type led zo'n 1,1 V voor infrarode leds tot wel 3,5 V bij witte en blauwe leds.

http://nl.wikipedia.org/wiki/Led#Elektrische_eigenschappen

[Frans B]

Ja, maar dan heb je weer een gevaarlijke spanning buiten <img src="/forums/images/graemlins/smile.gif" alt="" />. Beter kan je de ledjes op minder stroom laten branden. Als je dus de heldere typen neemt, branden ze al met 3 a 5 mA, wat dus veel lager is !

[Hendrik007]

Ik zou ook inderdaad een lagere spanning adviseren, en wat de draadbos betreft, dat valt reuze mee. De stroom is trouwens niet erg hoog hoor, als je 8 x de 7 ledjes in serie schakeld zoals in mijn vorige bericht, zul je een stroombron nodig hebben van 160mA. (8 x 20mA)

[gigantaandemuur]

Een spanning is echter pas gevaarlijk als er een flinke stroom achter staat in dit geval is dat max 30 ma .

Dit als de voeding goed is geregeld.

Neemt niet weg dat je t een en ander professioneel aan moet sluiten dus geisoleerd.

Citaat:

Ja, maar dan heb je weer een gevaarlijke spanning buiten

goeie beveiliging tegen diefstal dat wel <img src="/forums/images/graemlins/laugh.gif" alt="" />

[puk5600]

Kleur: blauw

Grote: 5mm

Lichtsterkte: 5000mcd

schijnhoek: 15 graden

Stroomsterkte: 20 mA

Levensduur: 100.000 branduren

Voltage: 3.4-3.6 volt



dit zijn de specs van de ledjes

[gigantaandemuur]

Hoe worden de leds op de schotel bevestigd met t voetje gelijmt op de schotel of geschroeft?

[puk5600]

houdertjes



[puk5600]

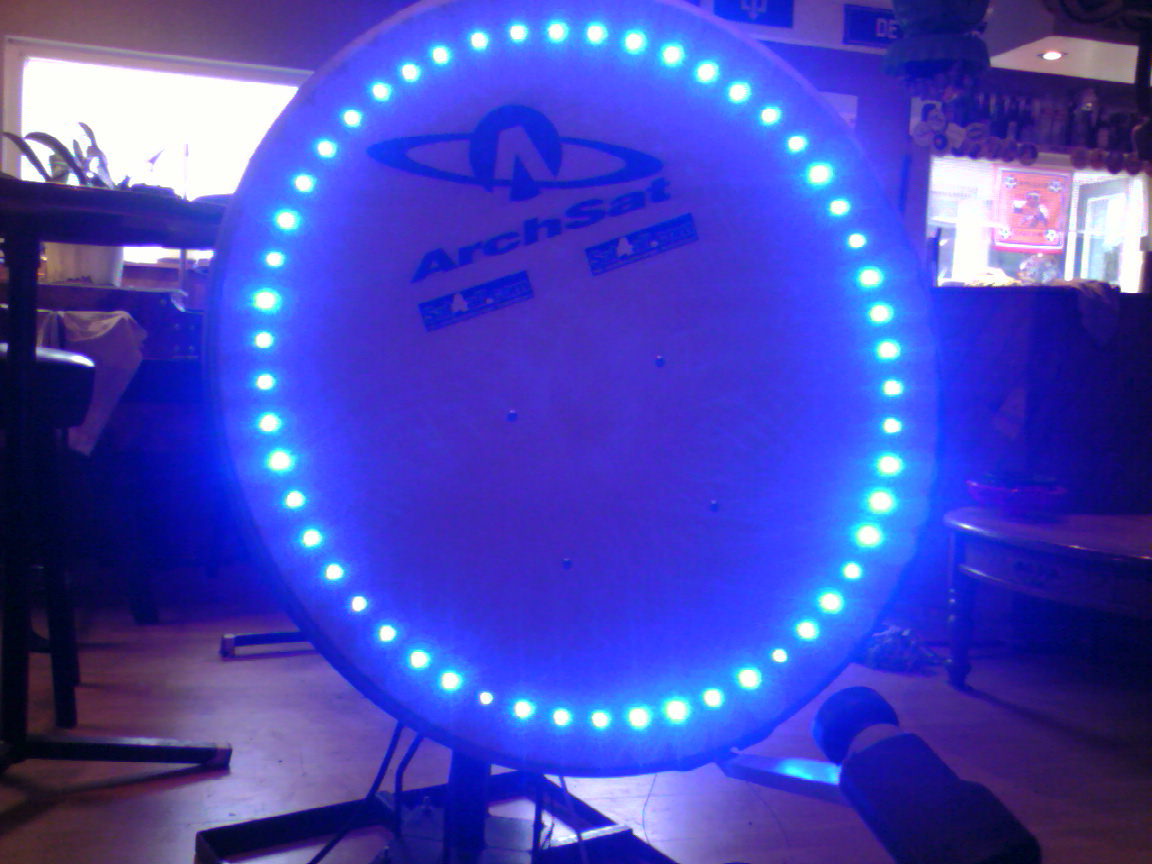

zo mijn vliegende schotel.



[puk5600]

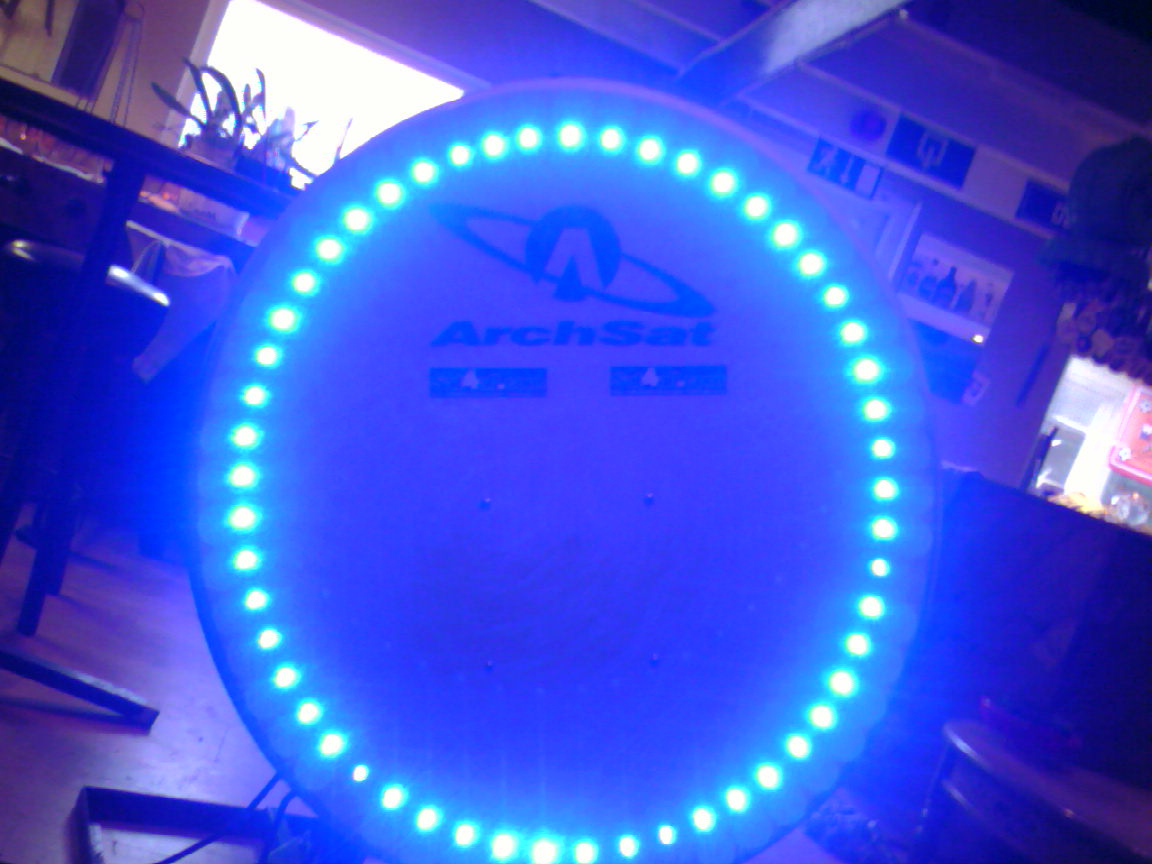

en nog een

[puk5600]

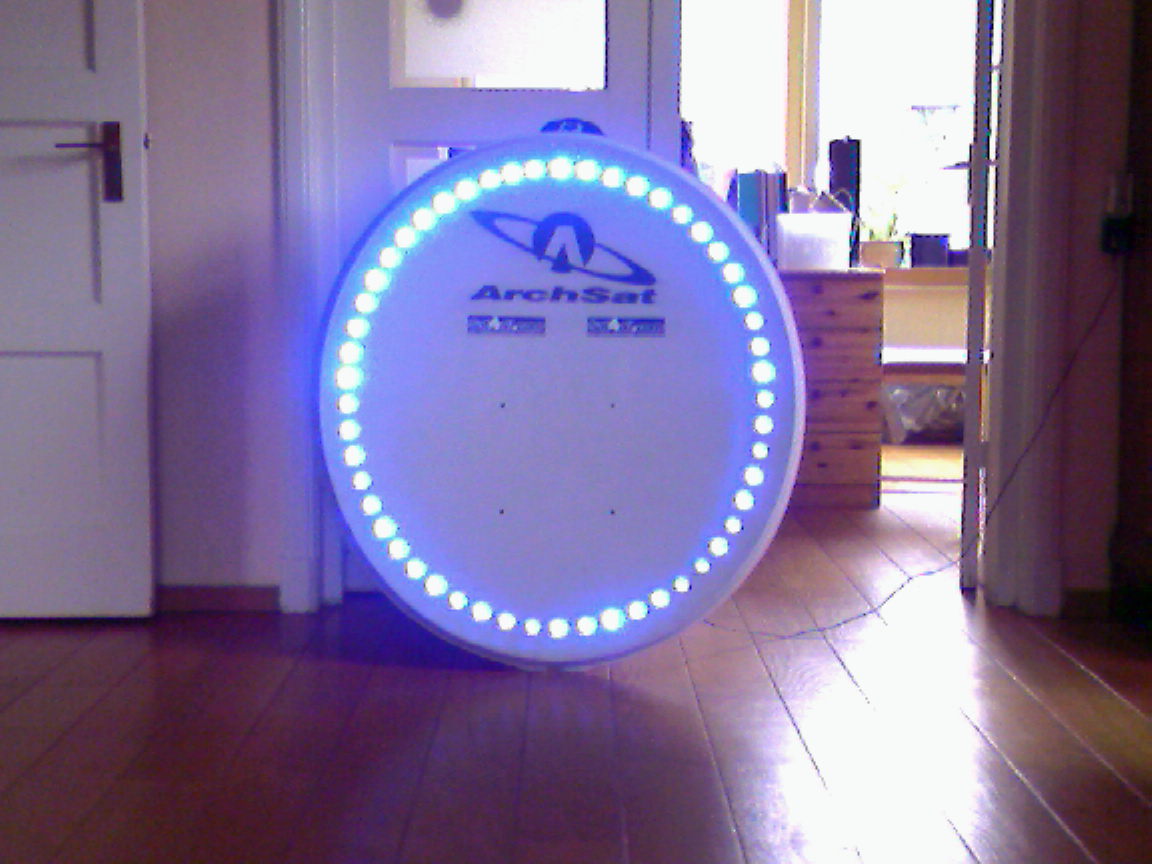

en de laatste

[puk5600]

52 ledjes en het is al een bonk licht



12v



0,7A gemeten.



niet gevaarlijk in mijn ogen.
