Gregorian vraag

[Satlook]

Vandaag een gregorian van 90 cm op de kop weten te tikken , waar de oude lnb van 1.3 db nog aanzit.

Nu wil ik op deze schotel een nieuwe lnbf zetten en ik had gedacht aan een MTI omdat Satazz hier altijdt vol lof over schrijft.

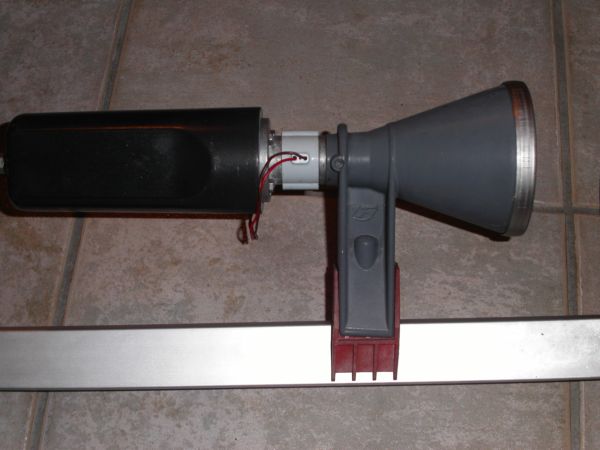

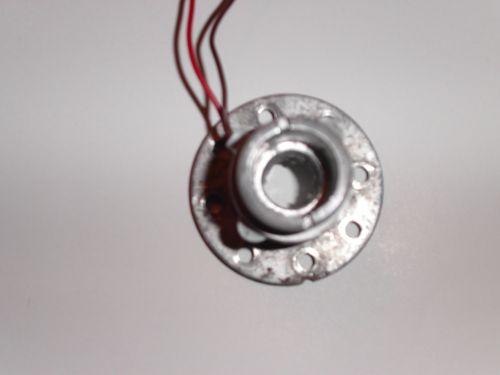

Maar tussen de feed en de lnb zit een plastic pijpje waar twee draadjes uitkomen (de polarizer dacht ik zelf)



Nu is mijn vraag of ik dit plastic tussen stuk er zo tussen uit kan halen of moet ik dan een andere ring hebben? zie bijlage.



[Mojo]

Volgens mij krijg je de polarizer er niet uit. Je zou eens moeten kijken hoever je alles uit elkaar kan halen. Om een flens LNB erachter te zetten die op 13/18v de polarisatie schakeld moet je dus een flenspijpje hebben die in de feedhoorn past.

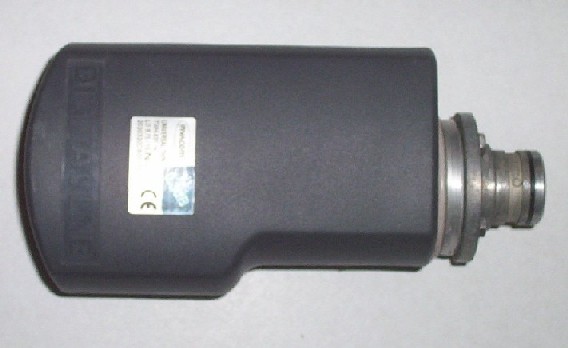

Zoals bij deze:



[Gast]

Ik kan zo niet beoordelen of het "plastic-pijpje" zoals het wordt beschreven losneembaar is. Mocht dat wel zo zijn, kan deze er inderdaad tussenweg worden genomen. De feed [waveguide] eindigd richting LNB in een golfpijp [in dit geval een cilindrische buis], waarin de lopende- en staande-golven zich verplaatsen naar het opnemer-element van de LNB. In de regel is de demping binnen een golfpijp betrekkelijk gering [ruwe schatting in dit geval ca. 0.15 dB/m], en zal derhalve geen rol van betekenis spelen. Wel is het zo, dat toename van vocht in de "golfpijp-lucht" de demping zal verhogen, maar dat is dus bij alle consumenten LNB's het geval. Het toepassen van "golfpijp-drogers" is een brug te ver...



Groeten, Ben.

[Snuffer]

Het complete flensje moet je vervangen door een andere flens. zonder pol.

Tevens zou ik een invacom deze zijn i.c.m. een gregorian het best.



Ook zou ik even naar de opstelling kijken als ik de eerste foto zie lijkt hij niet goed te staan. het blokje zit verkeerd naar mijn idee wat zeg ik ik weet het zeker <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Citaat:

Nu wil ik op deze schotel een nieuwe lnbf zetten en ik had gedacht aan een MTI omdat Satazz hier altijdt vol lof over schrijft.
Maar tussen de feed en de lnb zit een plastic pijpje waar twee draadjes uitkomen (de polarizer dacht ik zelf)

Nu is mijn vraag of ik dit plastic tussen stuk er zo tussen uit kan halen of moet ik dan een andere ring hebben? zie bijlage.

@Satlook,

De MTI flens lnb heb ik niet (getest).
Uitspraken over hoe goed die is kan ik dan ik ook niet doen.
Niet dat ik verwacht dat het een slechte lnb is
maar het is een andere lnb dan die ik getest heb.

Volgens deze site zou de flens lnb niet goed passen.
In een ouder topic heeft PA1ZX, The Artist Formerly Known As Snuffer (TAFKAS),
aangegeven dat de MTI flens lnb met slechts weinig moeite
passend zou zijn te maken.
Hij gaf toen aan dat misschien te testen als hij met zijn huidige project
(op 4 januari 2006 was dat de 120 cm. zelfbouwschotel) klaar was.


Met vriendelijke groeten <img src="/forums/images/graemlins/wink.gif" alt="" />

sattaz

[Satlook]

Alemaal bedankt voor het snelle antwoordt <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />



Ik ben nu inderdaad bang dat een mti niet (goed) gaat passen op deze schotel , dus het wordt weer een invacom.

Deze zit ook op mijn huidige 1.20 en ben er wel tevreden over.



@PA1ZX. ik zal het blokje omdraaien bedankt! ik heb je ook nog een p.m gestuurd.

[Satlook]

Ik vraag me af of het nodig is of een ander flange/pijpje moet zien te vinden of dat het ook gewoon met deze kan werken.

De flange is helemaal hol/leeg, dus ik dacht als ik nu de draadjes er af knip en hem dan gewoon gebruikt werkt het mischien wel?



Kan het nog niet proberen want ik moet nog een nieuwe lnbf bestellen.



Die flange lnbs liggen ook niet voor het op rapen wat zijn die moeilijk te vinden.

Als iemand nog een adres heeft <img src="/forums/images/graemlins/smile.gif" alt="" /> (mail maar even satlooksettings@wanadoo.nl

Ik zoek een Invacom quatro (zonder switch) de QTF -031

[Snuffer]

PM



Ik ben nu inderdaad bang dat een mti niet (goed) gaat passen op deze schotel ,



Je kan zonder meer de driehoek die de 2 wokjes met elkaar verbind van af de bovenkant inzagen en er uit halen er zit als je erin kijkt (vanaf de zijkant) nog een schotje tussen als je tot dezeinzaagd en dit verwijderd kan de MTI er precies in.







[Mojo]

you've got an E-mail.

[swartbroek]

Citaat:

PM

Ik ben nu inderdaad bang dat een mti niet (goed) gaat passen op deze schotel ,

Je kan zonder meer de driehoek die de 2 wokjes met elkaar verbind van af de bovenkant inzagen en er uit halen er zit als je erin kijkt (vanaf de zijkant) nog een schotje tussen als je tot dezeinzaagd en dit verwijderd kan de MTI er precies in.

De MTI twin LNB past net zonder te zagen en vijlen (zie foto)



Satlook, het tussen stuk zou moeten werken is een golfpijp inwendige diameter zal ongeveer 18 mm moeten zijn.

[Gast]

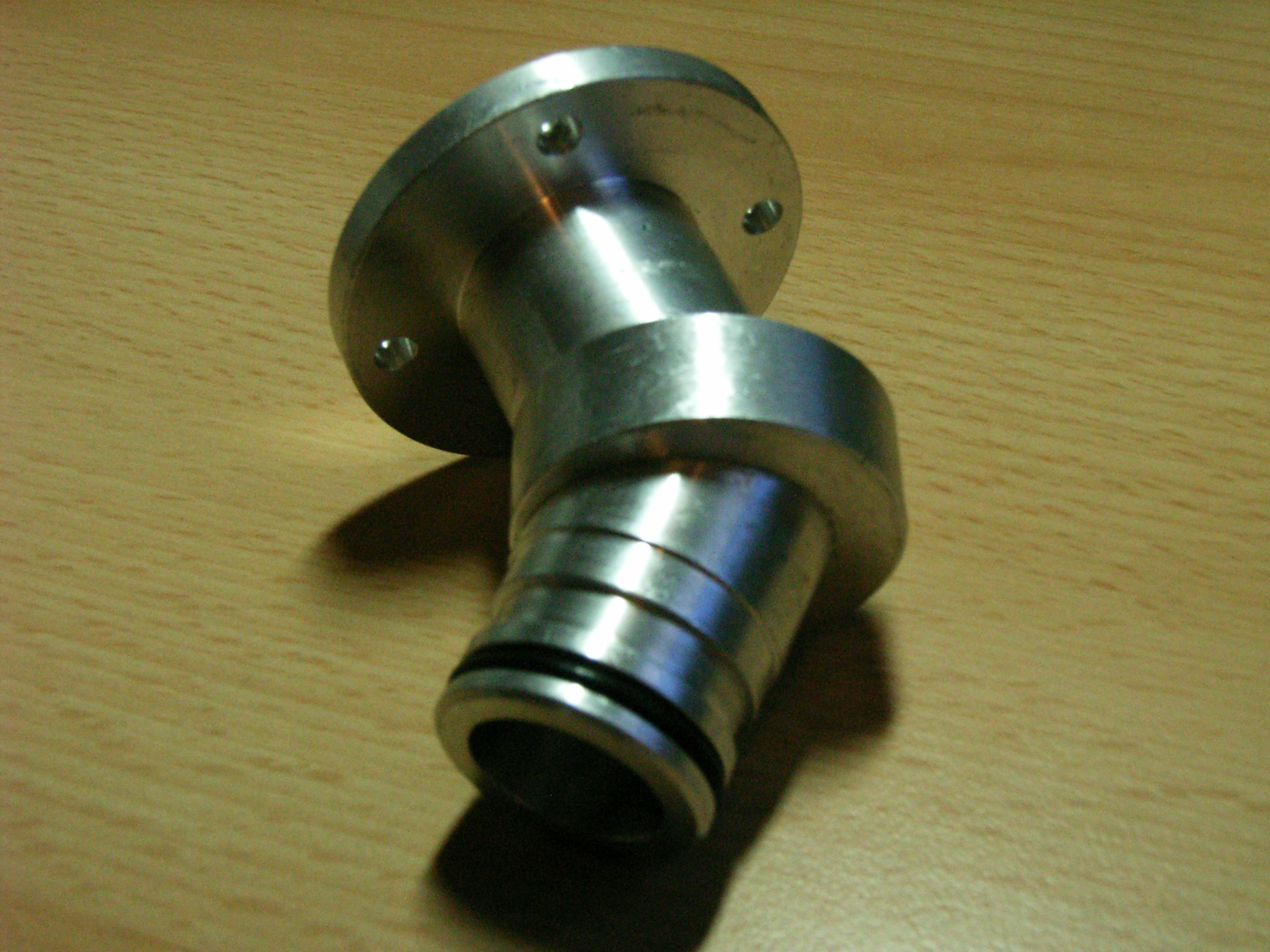

Je kan ook dit hulp stukje gebruiken is eigenlijk

ook voor de 90 cm gregorian schotel.



foto in bijlage





Mvg Dischdriver

[swartbroek]

Citaat:

Je kan ook dit hulp stukje gebruiken is eigenlijk
ook voor de 90 cm gregorian schotel.

foto in bijlage


Mvg Dischdriver

Dus het is mogelijk in de golfpijp een bocht te maken zonder verliezen, of moet je bepaalde maten aanhouden.

Mvg Jan.

[trust]

Citaat:

Dus het is mogelijk in de golfpijp een bocht te maken zonder verliezen, of moet je bepaalde maten aanhouden.



Zo heb ik in Den Helder met verbazing naar een oude radar installatie lopen kijken , waar de rechthoekige golfpijp , meters lang door het gebouw liep (incl. bochten) voordat ie uiteindelijk bij de instrumenten uitkwam .

[Satlook]

Dankzij een tip van, PA1ZX heb ik nu een nieuwe flange besteldt (een rechte)

En ik hou het nu gewoon op een invacom.



Aangezien het een quad moet worden gaat dat al helemaal niet passen , en zagen heb ik een hekel aan <img src="/forums/images/graemlins/grin.gif" alt="" />

Dus het wordt invacom.

[Satlook]

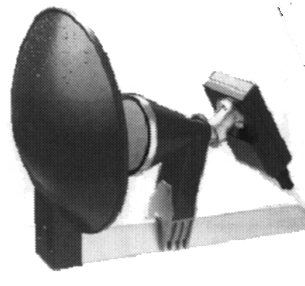

Nog een plaatje gevonden
