Geen signaal met Nokia 9500s, iets defect?

[koostronics]

Duidelijk los contact da staat vast maar in plaats van te tikken moet je zachtjes eens met een niet geleidend object op de print drukken beginnende van aan de tuner en zo naar de voeding toe dan weet je al iets meer waar het los contact zit.



Print omdraaien en voedingsgedeelte opsolderen kan ook maar wat je niet verteld is of de display uitgaat wanneer beeld weg valt , zo ja zeker probleem aan voedingszijde.



Koostronics <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" /> <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Jan Ambers]

Het kan zefs een doormetalisatie zijn die onderbreekt, is zeer moeilijk op te sporen!

Ik zou nu met een plastic schroevendraaier zones, component per component gaan aanraken en zo een localisatie van de "zere" plek te doen!

Vriesspay spuitbus kan hier ook helpen, terug zones gaan inspuiten bij weggevallen beeld. Het ziet er naar uit: eens warm, beeld weg. Dan kan ook vriesspray helpen een onderbreking te localiseren, verder blijft een "geoefend" oog onmisbaar!

[metropar]

en een goede loep mag ook zeker niet ontbreken



gr metropar

[Funfreak]

Display blijf gewoon aan, alleen het blokje van de ontvangst op de display wordt een streepje.

Zou dat inhouden dat de voeding wel ok is?

De gehele tunerprint heb ik al vervangen met eentje uit een andere Nokia die wel goed werkte, dus de tunerprint moet ook goed zijn.

Zit dus ergens in het moederbord, maar waar.

[Matchless]

meten is weten..

lnb spanning goed? die wordt gevoed door de voeding via de tuner print.

[Funfreak]

LNB spanning moet gemeten worden met een aangesloten LNB?



18v = Horz

14v = Vert?



Ik zal er morgen een multimeter aan hangen, dan weet ik het zeker.

[metropar]

wat ook nog een mogelijkheid ZOU kunnen zijn is dat je 22khz signaal

ligt te rommelen

maar dan zou je heel laag in de band wel beeld en signaal moeten hebben op bijv bibel tv

of een scope eraan hangen



gr metropar

[metropar]

lnb spannigen belast meten dus met aangesloten lnb

bijgevoed de tuner spannigen dus ook van de lnb 14-18volt

even deksel eraf en je kan meten

gr metropar

[Funfreak]

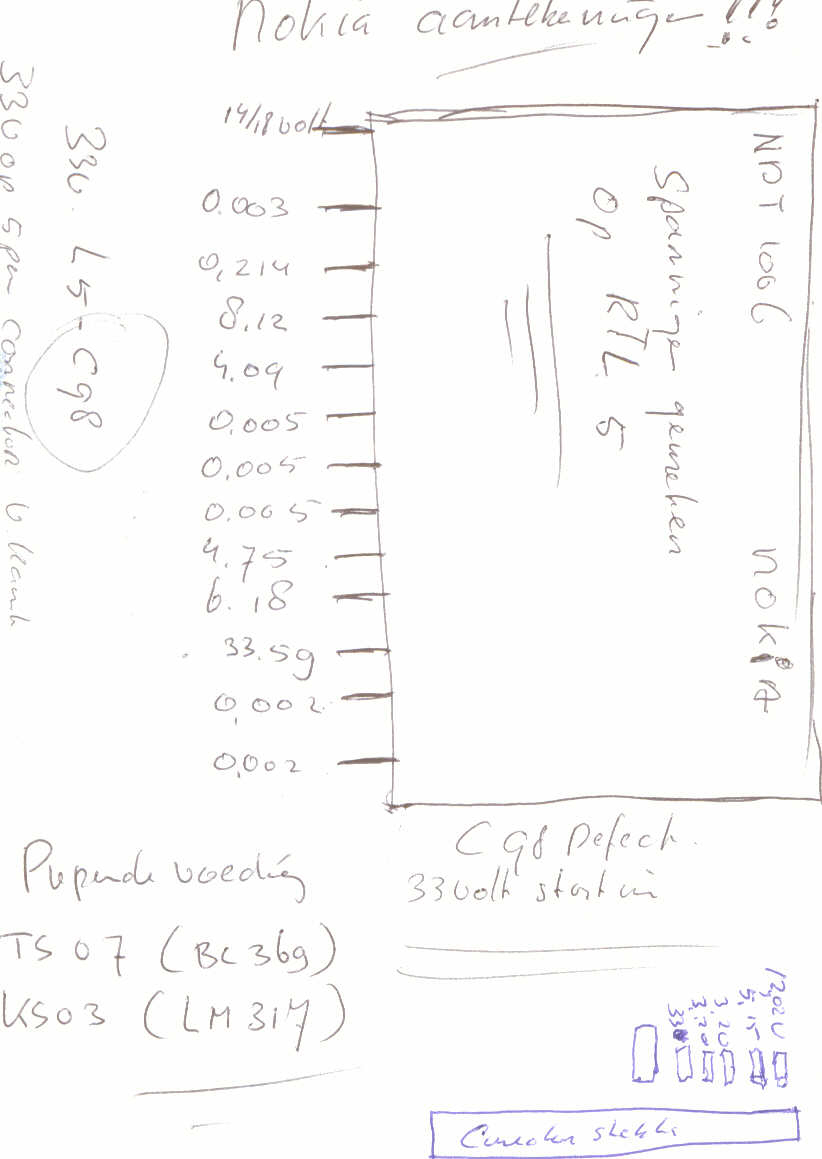

Hartelijk dank voor de tips en ook voor het schema met meetspanningen.

Ik heb de spanningen gemeten en wat ontbreekt is toch de 14/18 volt. Alleen tijdens het wisselen van kanaal schiet de spanning even naar de 12 of 15 volt.

Ik meet op de pin waar 14/18 volt op moet staan 0,17 volt.



De tunerprint komt echter uit een werkende ontvanger, ik moet het dus in de voeding zoeken?

Heb je nog wat tips voor mij? Wat zou er defect kunnen zijn?



N.B. Er zit een tunerblikje 1006A op de tunerprint.

[metropar]

als de 14/18 volt ontbreekt is het een voedings probleem

los contact of zo maar dat komt heel weinig voor wat wel eens stuk gaat is

IS 04 =LM317 ook de TS 07 wil wel eens voor komem is bc369

controleer ook diode D21 en 22 bij somige ontvanger is de een diode vervangen door een draad brug en zit er maar een diode in

verder kan er natuurlijk altijd iets anders los of defect zijn is moeilijk te beoordelen van achter de pc

controleer ook de solderingen van de flatkabel aan de onderzijde van het mainboard {de kabel die je dus op de tunerprint drukt}



gr metropar

[Funfreak]

Wat is IS04? Zie het wel staan links boven KS03, maar er zit geen onderdeel op de print.



TS07 zie ik wel en D21 en D22 zijn beide aanwezig.

Welke diodes zijn D21 en D22? (kan het zelf niet goed lezen)

[metropar]

IS04 zit in de koperen koel plaat is een lm317 ks is de koelplaat

wat de diodes betreft weet ook zo niet uit de bol welk type erin zit

zou ik het schema moeten op zoeken

maar je kan ze zo doormeten of ze goed zijn of niet zonder ze eruit te halen



gr metropar

[Funfreak]

Misschien een stomme vraag, maar hoe kan ik de diodes doormeten zonder ze eruit te halen? Ik zie wel een diodestand op de multimeter staan. Moet er dan spanning op de Nokia staan als ik ze doormeet?

Zonder spanning staat op de display van de multimeter: 1, draai ik de polen om dan is het 633. Dit geldt voor beide diodes.



Het gekke is en blijft dat de ontvanger soms wel gewoon goed speelt.

En dan een tikje erop en het is weer voorbij met de pret.

Dat lijkt toch op een slecht contactje ergens, of zou er toch een van de genoemde onderdelen in de voeding stuk zijn?

[metropar]

nee geen spannig op de nokia

zie de diode maar als een richtings verkeer

als je er dus je meet pennen opzet moet hij aan een kant door laten

draai je de meet pennen om dan moet hij sperren

is mischien beter om de ontvanger te laten repareren als je er zelf niet zoveel kennis van hebt je hebt zo meer stuk dan nodig is



gr metropar

[Unetwork]

Ik heb wel eens een printbreuk gehad en heb de zaak bevroren om zo te zien waar de breuk zat en zo verholpen.
