Wavefrontier bundel besteld: maar hoe nu met de 10 in1 switch?

[Gast]

Ik ben benieuwd hoe Raphie dit oplost en hoe het verder gaat,het is net een roman maar wel leerzaam . <img src="/forums/images/graemlins/wink.gif" alt="" />



Succes Raphie laat maar horen hoe het gaat!!



Moi brombeer. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Raphie]

moet trouwens morgen ook ff een steeksleuteltje 11 halen, kan de mijne nergens meer vinden en krijg de F-connectoren met m'n vinger niet goed vastgedraaid.



Ik had m'n GPS positie al van m'n STAB (uitgelezen vanuit auto) Deze heb ik gebruikt voor de belgische SatLex sheet, met 28.5e uiterst links.

kan dus als het goed is de LNB's zo op positie schroeven.

m'n SKEW is 90.92 en elevatie 30.24



kan vanaf m'n rotor nog steeds iedere sat opzoeken en dus perfect de "kijkhoek" van de midden LNB positioneren.



(ik denk waarschijnlijk veel te makkelijk, maar dat zien we morgen wel)



Nu alles netjes afmonteren zodat ik morgen zo aan de slag kan.

[Henksat]

Raphie, steeksleutel 11 is makkelijk om de connectors net een tikkie te geven, maar niet teveel he.

Doe dat pas als je klaar bent, niet eerder. Mocht je iets moeten doen/veranderen zit ie te vast.

En zorg dat je vanaf morgen je camera erbij hebt. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Raphie]

Net terug van het tuincentrum,M'n tegelvoet welke in nu voor m'n STAB HH120 gebruik, past niet, ik heb dus besloten om de orginele T90 voet te gaan gebruiken.



Hiervoor heb ik 3x 10cm * 20cm * 120cm betonbalken gehaald, welke gezamelijk 1 grote "tegel vormen van 120cm * 60cm met een gewicht van 150kg.

Straks de orginele Polemount hier met de keilbouten opzetten en dan kan het afregelen gaan beginnen.

[Henksat]

Citaat:

Straks de orginele Polemount hier met de keilbouten opzetten en dan kan het afregelen gaan beginnen.

We zijn benieuwd: Raphies wave

[Raphie]

Nou, het gelazer is begonnen!!!



even een aantal vraagjes om zeker te weten dat ik alles goed doe:



1. In de Dreambox kies ik "Service Searching" > "Satellite Configuration" > "Non Standard User Defined Config"

En vul daar de LNB nummers in (1-10) achter de sats die ik wil gebruiken. > Is dit correct?



2. de LNB houders hebben een klemschroef en gradenboogje aan de bovenkant, moeten deze aan de schotel of aan de reflector kant?



3. kan ik m'n Satfinder op m'n Disecq uitgang aansluiten, of moet ik iedere LNB los direct aansluiten om uit te richten?



4. Hoe moet ik de SKEW lezen (er staan korte en lange streepjes met een onregelmatige nummering 80 100 110 etc)hoe stel ik hier in godsnaam 90.92c in?



5. Hoe kan ik de Elevatie aflezen? ik zie nergens een markering bij de stelschroef?

[Henksat]

Haha, zat er op te wachten. Maar hier gaan we:



1. Helemaal zeker weet ik het niet, maar jij gebruikt modus 6 op de switch (ben ik geen fan van, maar ja) dus moet je alles instellen als draaibaar. Alléén kies je NIET voor de goto-x maar moet je alle posities handmatig opslaan.

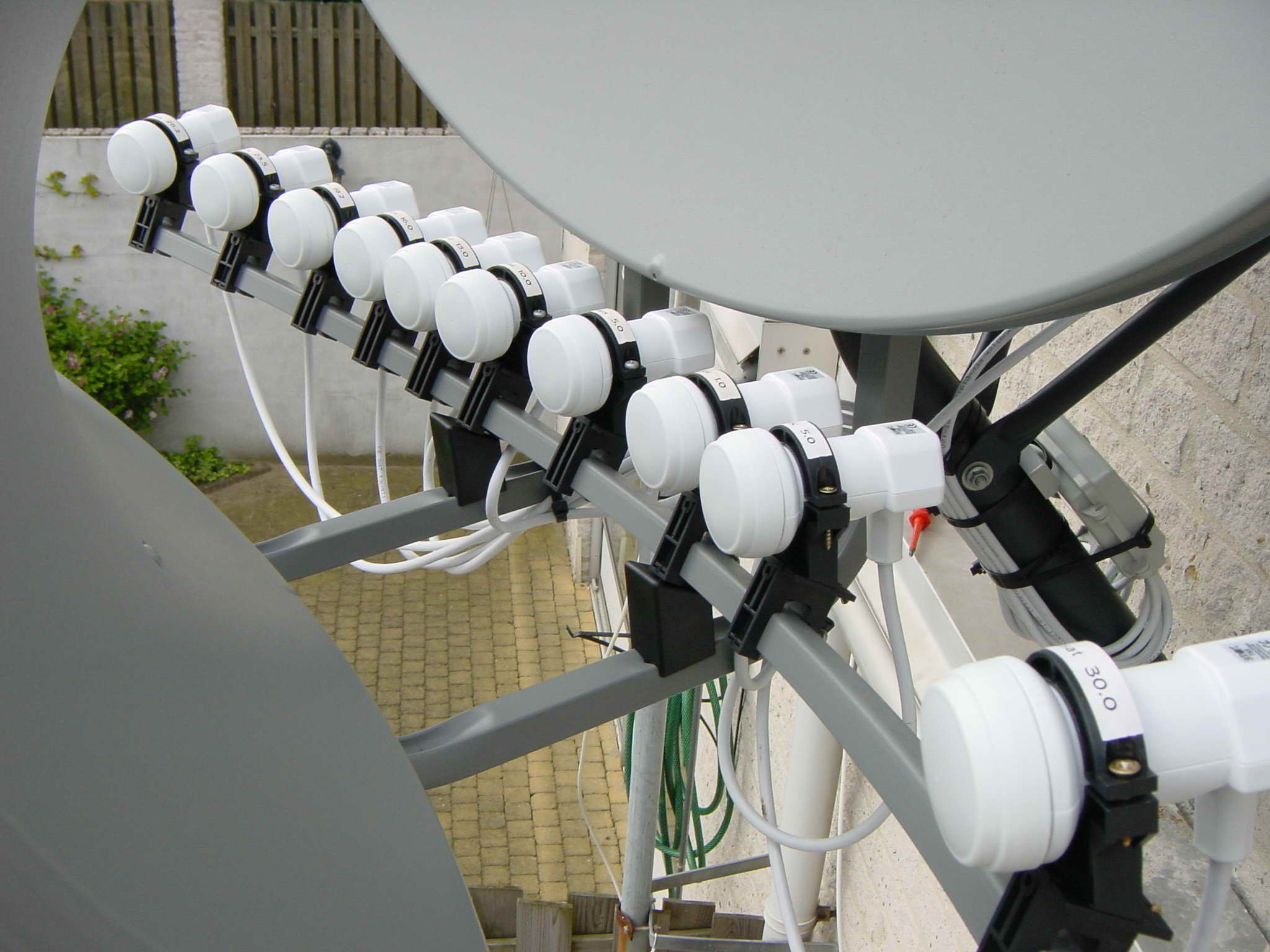

2. Zie de foto in de bijlage van mijn Wave tijdens de opbouw.



3. Ik geef er de voorkeur aan elke LNB apart af te regelen, en ik zou dit met de Dreambox doen, dat is de enige manier om 100 % te tunen, makkelijk is het dan als je de box en een TV-tje in een opstelling dicht bij je wave hebt staan.



4. Spreekt voor zich: tussen 80 en 100 is dus 90, Maar je hebt gelijk, is niet echt handig gedaan.



5. Klopt, met de stelschroef zie je geen graden, nou zijn er mensen die hier hele theorieën op hebben losgelaten met driehoeken en gradenbogen, maar ik doe het altijd uit de hand d.m.v. de eeste satelliet te zoeken, effe handigheidje maar gaat goed.



Raphie, zie PM.

[Raphie]

Ik heb inmiddels beeld van Astra 2 tot Sirius :-)

Signaal is nog niet boven de 80% maar het principe werkt in ieder geval.



Als ik nu een extra 2 in 1 Disecq haal voor tussen de STAB en de 10-1, moet ik dan tevens m'n instellingen weer aanpassen?

[Raphie]

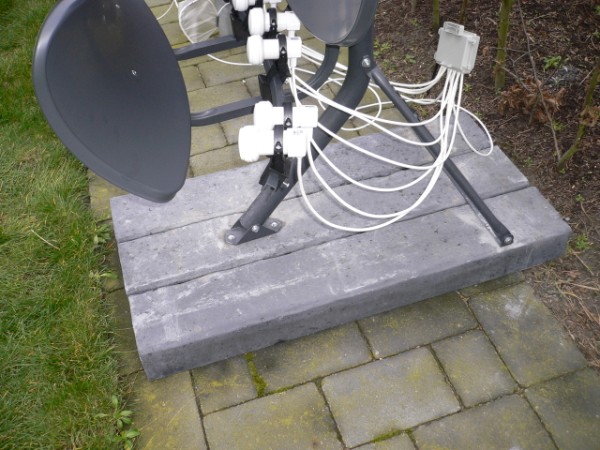

even een foto van de voet

[Raphie]

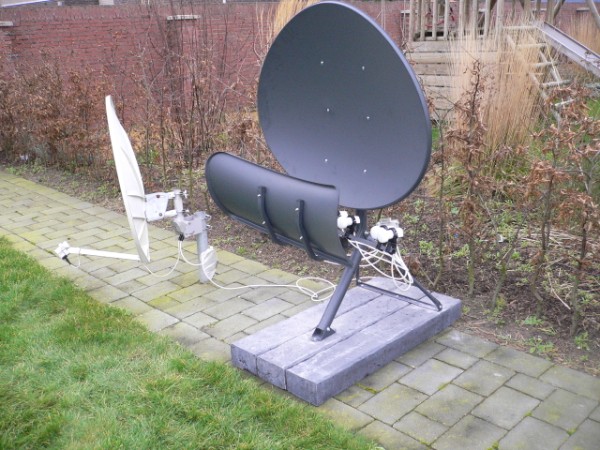

En een foto van de schotel

[Raphie]

Ik hoopte op een combo tussen STAB en WF, maar dat krijg ik nog niet goed aan de gang.

Ik heb de WF op Disecq 1 en de STAB op Disecq 2. alles wat is de dreambox LNB 0 is laat de rotor wel draaien, maar ik krijg geen beeld.

Tevens geeft de WF op LNB 1 tot 10 de ene keer wel en de andere keer geen beeld.

Sluit ik de WF direct aan dan werkt het prima (maar heb ik natuurlijk geen rotor.



Er moeten nu nog een aantal dingen gebeuren:



1. T90 tunen (heb wel signaal, maar alles is nog maar rond de 80%, dit moet veel hoger kunnen



2. alle kabels netjes wegwerken, alles hangt nu nog los, maar na de definitieve configuratie dient alles netjes opgebonden te worden met tie-wraps



3. De STAB en T90 samen laten werken d.m.v. een extra 2in1 Disecq (wie heeft configuratie tips!?!? )



4. Tevens kijken al m'n LNB's erg naar rechts (als je achter de schotel staat) maar dit is warschijnlijk ook een kwestie van finetunen (het draaien van de schotel, om zo de LNB wat rechter te zetten leverde trouwens geen signaalwinst.)



Maar langzaam, maar zeker begint het wat te worden.

[a_noot]

Hoi,



Ik heb vandaag mijn T55 geïnstalleerd. Installatie ging perfect. Mijn dank voor de vele goede handleidingen en tips. Goede ontvangstwaardes, mits ....

ik de LNB's een voor een rechtstreeks op de 7020s prik.



Ik heb een Satconn 10/1 switch, waarschijnlijk mode 6 (heb geen programmer). Ik kreeg niets goed ingesteld. Ik had ook nog een Satconn 4/1 besteld. Deze toen maar geïnstalleerd voor 4 LNB's, ook hier geen beeld.



Er van uitgaande dat beide switches niet defect zijn moet het probleem dus in mijn dreambox-instellingen zitten. Als basisdocumenten hiervoor heb ik een handleiding van Sjerom gebruikt en een document van Henksat met de fraaie titel "wavefrontier instellingen Dreambox 7000 met 10-1 diseqc switch".



Ik voer de volgende stappen uit:

1. Ik kies in het betreffende dreambox-menu voor "afwijkende configuratie";

2. Ik selecteer de satellieten (volgorde om even te testen met de 4/1-switch) Astra 1, Sirius, Astra 2, Thor;

3. Wanneer ik voor de eerste satelliet instel dan begint dit automatisch met LNB 0. Dit in tegenstelling tot eerder genoemde handleidingen. Zij beginnen het instellen met LNB 1. Ik vind dit verwarrend.



Heeft iemand suggesties voor mij met betrekking tot de juiste instellingen?



Groet, Albert!

[Gast]

Hallo Albert,



Probeer eens meerdere satalieten want bij het op slaan in je dreambox gaat het toch naar afwijkend.



En dan je eerste lnb op nul.

Lnb1 op o

Lnb2 op 1

Lnb3 op 2

Lnb4 op 3



Ik hoop dat je er wat aan hebt.

Gr Ronald67

[a_noot]

Hoi Ronald67,



Helaas lukt het ook met jouw suggestie niet.

Ik heb nu de volgende (niet werkende) instellingen:



Astra 1, Sirius, Astra 2 , Thor

LNB________________0__________1_________2_________3 (vervolgens blauwe knop):

Toneburst_________geen______geen______geen_____geen

Diseqcmodus_______V1.1______V1.1______V1.1_____V1.1

Diseqcparam_______geen______geen______geen_____geen

Diseqcrepeat______geen______geen______geen_____geen

Uncom.switch_____input1_____input2______input3_____input4

ReeksHerh._________uit________uit________uit______uit

Fast.diseqc________uit_________uit________uit______uit

Comm.omdraaien____aan_______aan_______aan______aan



Nog iemand suggesties?



Groet, Albert!

[Henksat]

a_noot,



Dat gaat zo ook niet werken.

Als je een 4/1 switch wilt gebruiken kies je als satelliet configuratie 4 satellieten via Diseqc A/B



Als je de 10/1 switch wilt gebruiken moet je alles als draaibaar instellen omdat je modus 6 hebt.

Gebruik dan GEEN goto-x, maar alle posities handmatig instellen en saven op positievolgorde zoals aangesloten op switch.
