SMD eraf fikken met verfbrander ??????

[Hasselt]

Zoals jullie in mijn vorige bericht kunnen lezen moet ik een SMD fet eraf fikken van een laptopmoederbord.



Nu wil ik een verloopje maken op een kleine verfafbrander, die warme lucht blaast, zodat het onderdeel omsloten is en dan voorzichtig warmstoken.



Hoeveel graden mogen dit soort onderdelen hebben om eraf te krijgen ?



De verfafbrander geeft 300 gr., misschien dat ik dit regelbaar kan maken, of laten mixen met koelere lucht, zodat de juiste temp, behaald gaat worden.



Hobbyist

[Gast]

sommige smd elementen worden ook nog eens eerst vastgelijmd <img src="/forums/images/graemlins/frown.gif" alt="" />



of heb ik dat alleen ??



als ik weet dat het kapot , kneep ik hem altijd eerst met tang kapot en dan de pootjes los solderen, lekker grof <img src="/forums/images/graemlins/wink.gif" alt="" />

[arnoldl]

als het bv een ic is met twee rijen pootjes ,pak ik altijd 2 soldeerbouten .

laat bijde kanten vollopen met soldeer ,dus een grote klodder over alle poten.

dan warm maken en eraf trekken.



grtx , arnold

[Hasselt]

Bedankt vor de reacties.



Heeft er iemand ervaringen met en omgebouwde verfbrander ?

Zijn er meer trucjes op een smd onderdeel eraf en nieuw erop te branden ?

Tot hoeveel graden mag je gaan ?

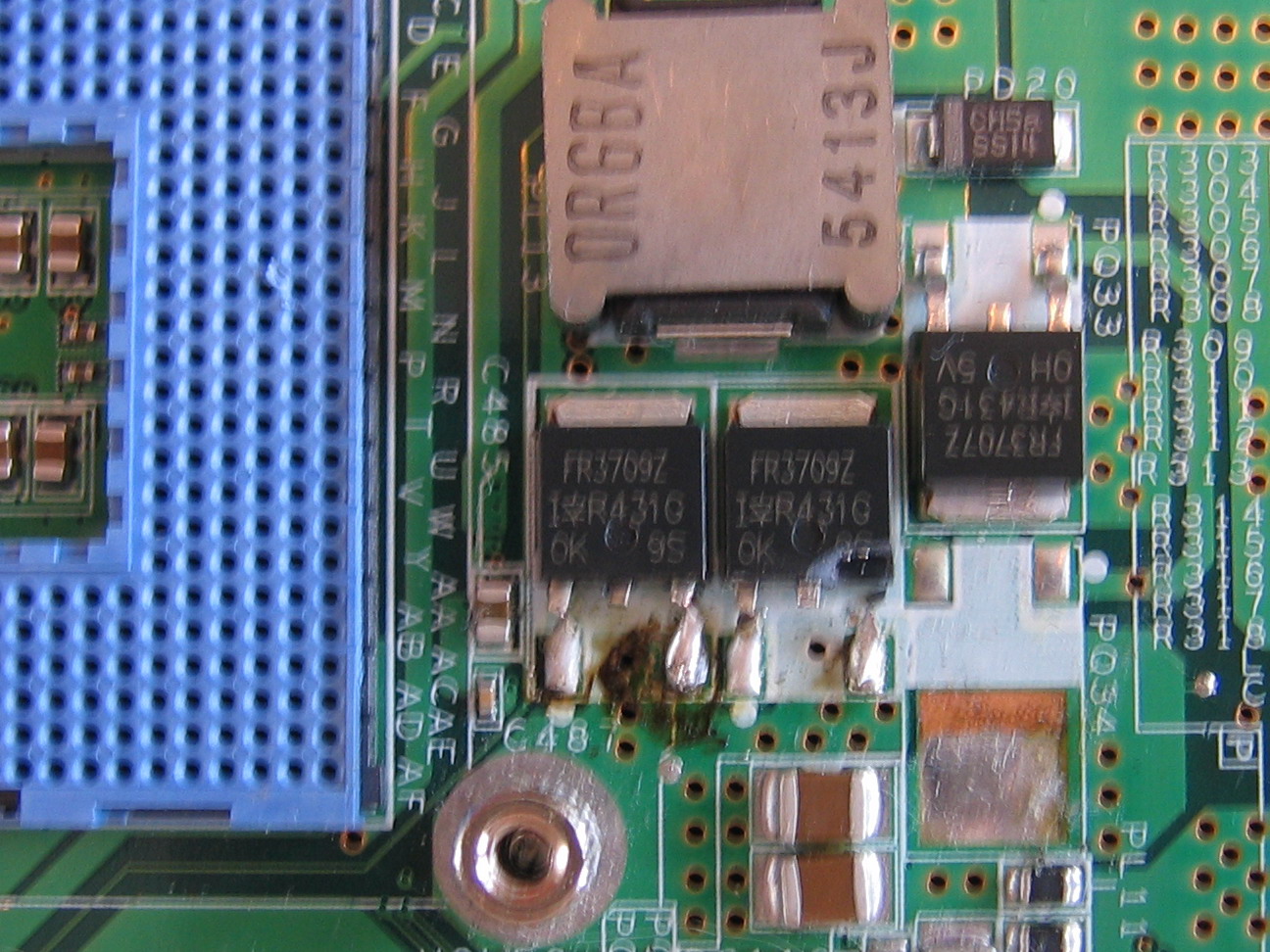

Zie de bijlage voor het onderdeel.



@Sjaak (k)

Weller? wat voor weller bedoel je, ik heb zelf een soldeer station die regelbaar is met de temp.

[Gast]

met pace een makkie



<img src="/forums/images/graemlins/smile.gif" alt="" />))))

nen verf brander dient da ni om verf af te branden <img src="/forums/images/graemlins/smile.gif" alt="" />



hete lucht stations nieuw al voor een 50 tal euro's en betaalbare nozzle's

[Hasselt]

Citaat:

met pace een makkie

<img src="/forums/images/graemlins/smile.gif" alt="" />))))
nen verf brander dient da ni om verf af te branden <img src="/forums/images/graemlins/smile.gif" alt="" />

hete lucht stations nieuw al voor een 50 tal euro's en betaalbare nozzle's

Wellicht gebruik ik maar éénmalig, dus 50,- is me te duur om 2 onderdeeltjes te vervangen van 1,-

[Gast]

Citaat:

Een ordinaire Weller magnastat met stift nr7 met brede punt

tesamen met wat soldeer-zuiglitze, moet het makkelijk lukken.



Als je van plan was die klus met een verfbrander te klaren, dan kun je beter gelijk een nieuw motherboard gaan halen. <img src="/forums/images/graemlins/grin.gif" alt="" />

[Gast]

Als je van plan was die klus met een verfbrander te klaren, dan kun je beter gelijk een nieuw motherboard gaan halen.



of de printplaat in andere kleurtje steken <img src="/forums/images/graemlins/smile.gif" alt="" />

[Gast]

Als je een hobbybrander pakt nadat je een nieuw motherboard gehaald hebt dan kun je ook uit de oude nog het goud en koper eruit smelten voor de oudijzerboer <img src="/forums/images/graemlins/grin.gif" alt="" />

[Hasselt]

Het is gelukt hoor geen probleem. <img src="/forums/images/graemlins/grin.gif" alt="" />



Ik moest een PLCC eraf halen om opnieuw te laten proggen.



MET EEN VERFBRANDER ?????????? ja !



Ik heb een kleine verfbrander gepakt die 2 (lucht) warmtesnelheden heeft.

De laagste warmte heeft een temp. van 300 gr.

Ik heb een nozzle gemaakt van blik die ik presies pas gemaakt heb op het tuitje van de brander.

De andere kant van de nozzle heb ik pas gemaakt, zodat er rondom de PLCC nog 2 MM. ruimte bleef.



Tevens hed ik op aan de onderkant sparingen gemaakt, zodat je luchtstroom de Nozzle uit kon.



Nu ben ik het heel voorzichtig wezen warmstoken met de hete lucht.

Na +/- 10 sec. liet de PLCC los.



Deze is goed geprogrammeerd, en op dezelfde wijze weer terug gezet.



Je kunt dus op deze goedkope manier, mits je natuurlijk enigzins voorzichtig te werk gaat, snel en simpel chipies eraf fikken.



Zorgen dat alles niet te heet word, en ook de omgeving niet.

In de spec. van de chip staat vaak welke temp. hij kan verdragen en ook hoeveel sec.



Dit verhaal wou ik toch ff kwijt dat het dus wel kan op deze manier.

Een desoldeer app. ws mij te duur, die enkele keer dat je dat gebruikt.



Grz.

[Snurker]

Mijn complimenten



Snurker <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

ook mijn complimenten <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

ben zelf in het gelukkige bezit van een hete lucht station maar vindt het knap dat je het op deze manier opgelost hebt. maar een grapje moet kunnen toch ?



bert

[mr1200s]

Puik stukje werk Blackout <img src="/forums/images/graemlins/smile.gif" alt="" />
