Kan iemand wat basisdingetjes uitleggen/ bevestigen tbv Wavefrontier T90?

[Gast]

Hallo,

Ik heb mijn Wave T90 net staan, en zit te tuuren op het blaadje wat erbij zit tbv amsterdam. Ik kom er niet helemaal uit.

Wat ik begrijp:

Ik knip het "meetlatje" uit, en leg deze op de schaal tussen de satellieten die ik wil ontvangen. De 0 wordt mijn midden.

Hieruit bezien, wordt, als ik tissen de astra op 28.2 graden en de telstar mik, mijn nulpunt dus tussen de Thor en de Sirius, right?



Deze getallen op het meetlatje komen overeen met de getallen op de LNB houder, right?



Dan staat dus de Astra 28,2 gr. op 20L, en draai ik de LNB houder om zijn asje naar 20L, Right?



En dan? Azimuth en Elevatie, ik kom er niet helemaal uit. (ik heb ook (nog) geen hoekmeter...

Weet iemand of ik in Zoetermeer deze (amsterdam) instellingen kan gebruiken?



Iemand wellicht tips op welke elevatie/Azimuth ik hem af moet stellen?



Bij voorbaat alvast dank.

[Olly]

kijk maar eens bij satlex,daar staan alle berekeningen voor de afstelling.

[holles]

Zoek eens naar een sheet met mijn naam. Er staan genoeg draadjes over.

[mifi]

De azimuth kan je aflezen op de schaal die erbij zit en is de azimuth op de plek waar de nul in je lineaaltje zit. Afgelezen op de horzontale as (onderaan dus).



De elevatie idem aflezen op de verticale as (links dus).



De kanteling, skew, van de schotel is de kanteling van je lineaaltje en moet je aflezen met behulp van een geodriehoek o.i.d..



Maar het is nog makkelijker om te berekenen bij satlex, inderdaad. Het lineaaltje is handig voor de beeldvorming. Dan snap je wat er gebeurt. Maar de getallen kan je bij satlex (laten) uitrekenen.



Nog een tip: Ik heb het plaatje eerst gekopieerd naar A3 formaat. Werkt een stuk makkelijker.



Het is overigens handig om dichtbij het nulpunt een satelliet te hebben waarop je kunt uitrichten. In het midden heb je namelijk minder last van onnauwkeurigheden in de kanteling van de schotel (skew).



m

[Gast]

Ok.

Ik zal om te beginnen zo eens een foto maken om te tonen hoe ie staat, op een RVS paal op het dakje van mijn schuur in de tuin. Wel leuk voor de beeldvorming.

Ik ben eerst bezig geweest met het plaatsen van die paal en de bijbehorende schoren, en wil van het weekeinde eens aan de slag. Ik heb bij Satlex het plaatje uitgeknipt, en ik begrijp het een klein beetje..

Alleen de elevatie (?) is wat lastig, want daar zit geen schaal op... Ik heb het model met de grote dikke bout aan de achterzijde waarmee je de hoogte instelt.

Ik wilde eerst beeld proberen te genereren op de astra, daar ik die heb ingesteld. Daarna neem ik idd een centrale sat, en stel deze af. Hiermee dan wat rommelen (makkelijk gezegd allemaal zo, maargoed) en kijken wat het resultaat is...

Alvast bedankt voor de tips.

[mifi]

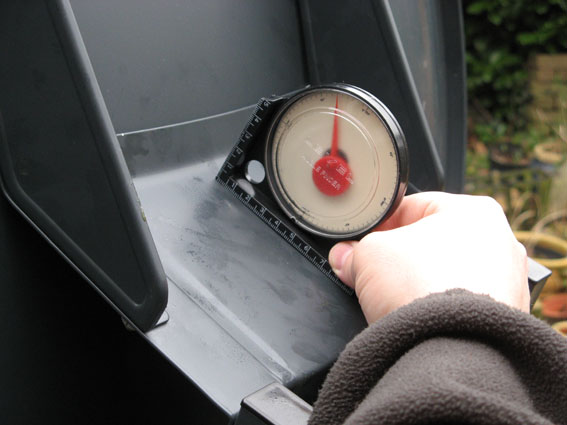

Er zijn hele aardige hoekmetertjes te koop, waarmee je de elevatie kunt meten. Dat schuine vlak waar die grote 'elevatie' bout in zit, komt overeen met de kijkrichting. Op dat vlak kan je de elevatie dus aflezen met een hoekmetertje. De mijne heeft 4,95 gekost, maar de kwaliteit is er ook naar <img src="/forums/images/graemlins/smirk.gif" alt="" />



Na meten sta je aardig in de richten, dus daarna finetunen.



Ik heb even een foto bijgevoegd.



Jammer dat ik hier niet zeggen mag waar ik hem gekocht heb <img src="/forums/images/graemlins/tongue.gif" alt="" />



Succes

m

[Gast]

even 2 foto's gemaakt.

De paal is RVS. Steuntjes ook.

Paal loopt door het overstekende deel door het dak, langs de wand van de schuur, ca. 1,5 meter.



Het adres waar je hem hebt gekocht kan je toch PM-en?





[Gast]

Zo, net "even" afgesteld...

Wat een RAMP zeg... Zelfs met een satlook was het niet bepaald makkelijk.

Uiteindelijk ook het vermoeden dat de nieuwe smart LNB niet 100% was, dus gelijk maar een paar nieuwe extra gehaald.

Nu eerst maar eens kijken hoe eea bevalt.

Wel valt het inderdaad op, dat wanneer de schotel eenmaal goed uitgericht staat, het kinderspel is om de rest van de sat's te vinden... :-)

De schotel wil ik uiteindelijk nog een stuk lager plaatsen, en de kabels netjes geleiden in een RVS buis.

Met GROTE dank aan "bommeltje" voor de hulp/satlook/assistentie! <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

Heeft er iemand nog tips of aanmerkingen?



[hvdh]

Ik dacht als eerste: kan die niet wat lager?



Het dak van het tuinhuisje heeft zo weinig helling, dat het lijkt of de schotel gerust zo laag mogelijk gemonteerd mag zijn (tot bijna tegen het dak).



Tenzij er verderop een huis o.i.d. in de weg staat, natuurlijk.

[Gast]

Klopt:

Ik had alleen de Wave nog niet toen ik de paal plaatste...

Ik wilde hem ook eerst afstellen, voordat ik er aan ging zagen. Je hebt namelijk ook nog te maken met de skew, en je zal net zien dat ik dan een paar cm te kort kom dadelijk... Vandaar dat ik het op deze wijze heb gedaan.

En uiteraard staat ca. 10 meter vanaf de paal, mijn eigen woning :-) Die moet natuurlijk niet teveel in de weg staan.

Anyway, ik=ff happy, en ga vanavond eens kijken wat er allemaal uit de lucht te vissen is tegenwoordig..

[Trulli]

@dutchlincoln. Je hebt de rvs-buis bevestigd aan het tuinhuis. En als ik het goed kan zien is deze van hout. Mag ik je een tip geven, zet je wave op een paal in een betonvoet in de grond of bevestig hem aan een stenen of betonnen muur want hout werkt (uitzetten en krimp). Ik spreek uit ervaring. Mijn eerste wok, een 1m Golden Interstar had ik ook via een buis aan het houten tuinhuis vast gezet. Als het erg droog was zakte het tuinhuis en bij nat weer, net als nu, dan zet het hout uit (ook al is het voorzien van verf) en zodoende vielen er wel eens een aanal zenders weg, geen signaal. Paar dagen later waren ze weer terug. De hele handel bewoog zachtjes me. Heb de hele handel gedemonteerd. een gat geboord in de grond, paal er in en een groter gat er rond gegraven, Nomix snelbeton er in, alles weer monteren en sinds dien geen last meer van storingen. De Golden interstar is ondertussen vervangen door een T90. Doordat de schotel nu lager bij de grond staat heeft ie ook de storm van 19 januari 07 overleeft.

Die van jou staat vrij hoog, en geloof me een T90 is een serieuze windvanger.



Voor de rest, goede keus van schotel. Future (HDTV) proof.

[hvdh]

Toevallig volgende week (rond 1 en 2 maart) volgt de zon weer ongeveer een baan langs de satellieten. Als die op de juiste tijden schijnt, kan je zien of het huis schaduw op de schotel werpt.

De exacte tijd per satelliet is bijv. hier te berekenen.



Wat Trulli noemt is denk ik ook wel een probleem, maar de T90 is misschien minder kritisch vooral bij de sterkere satellieten.

[matjas]

Citaat:

@dutchlincoln. Je hebt de rvs-buis bevestigd aan het tuinhuis. En als ik het goed kan zien is deze van hout. Mag ik je een tip geven, zet je wave op een paal in een betonvoet in de grond of bevestig hem aan een stenen of betonnen muur want hout werkt (uitzetten en krimp). Ik spreek uit ervaring. Mijn eerste wok, een 1m Golden Interstar had ik ook via een buis aan het houten tuinhuis vast gezet. Als het erg droog was zakte het tuinhuis en bij nat weer, net als nu, dan zet het hout uit (ook al is het voorzien van verf) en zodoende vielen er wel eens een aanal zenders weg, geen signaal. Paar dagen later waren ze weer terug. De hele handel bewoog zachtjes me. Heb de hele handel gedemonteerd. een gat geboord in de grond, paal er in en een groter gat er rond gegraven, Nomix snelbeton er in, alles weer monteren en sinds dien geen last meer van storingen. De Golden interstar is ondertussen vervangen door een T90. Doordat de schotel nu lager bij de grond staat heeft ie ook de storm van 19 januari 07 overleeft.
Die van jou staat vrij hoog, en geloof me een T90 is een serieuze windvanger.
Voor de rest, goede keus van schotel. Future (HDTV) proof.

Ik vind dit een terechte waarschuwing. De schotel is inderdaad een windvanger. Bij mij had zich ook een bout wat los uit de muur gewerkt bij de laatste storm.
Verder weet ik uit eigen ervaring dat de afstelling best nauw ziet. Alle satellieten hebben zwakkere transponders (bijv. BBC 2 op Astra 2 en Ned 1, 2 en 3 op Astra 1). Je kan erop wachten dat deze gaan storen met minder weer wanneer ze niet helemaal juist zijn afgesteld. Dan heb je echt niet zoveel marge. Het is overigens echt een tip om de eindafregeling met televisiebeeld en ontvanger op deze zwakke transponders te doen.
Een houten tuinhuis lijkt me al met al niet zo'n solide ondergrond. Ik had de keus tussen tuinhuis of muur. Toch maar voor de muur gekozen.

[Gast]

Het is geen gamma-schuurtje, maar een Lugarde tuinhuis met planken van 52mm dik...

Hout werkt inderdaad, dat moet ik toegeven, maar het huisje beweegt geen millimeter wanneer het waait of stormt. Daar zal het dus niet aan liggen. Bovendien is bij dit huizje de snede van het hout op een dusdanige manier gekozen dat het slechts uitzet en krimpt in verticale richting, wat dus niets uitmaakt: staat ie met nat en koud weer 2 millimeter hoger....

We zullen zien.



ps. hoog? de koperkleurige bol staat op 3,2 meter boven de grond...
