NIeuw garagedak, welke bevestiging kiezen?

[mifi]

Citaat:

Hoeveel pijpdikte en schotelgewicht mag er trouwens door 1 dakpan?

Er rust helemaal geen gewicht op de dakdoorvoer. De pijp zit eronder vast en daar rust het volledige gewicht op. Vandaar dat er mensen zijn die hem op de vloer willen laten rusten.
Het gewicht is voor de dakpan dus niet relevant.

Een Wavefrontier o.i.d. weegt zo'n 14 kg. Samen met alle bevestiginsmateriaal is dat aanzienlijk minder dan de gemiddeld mens. Als je zelf aan de constructie kunt hangen, is het gewicht van de schotel ook wel oke.

De kracht van de wind staat dwars op de mast en voegt dus ook geen "gewicht" toe. De beugels waarmee de mast is verankerd moeten zwaar zijn, om de winddruk op te kunnen vangen.

Het is beter als de afstand van schotel tot bovenste bevestigingspunt van de mast (flink) kleiner is dan de afstand tussen de twee bevestigingspunten. Dan gaat het bovenste deel van de mast minder zwiepen in de wind.

m

[Gast]

Citaat:

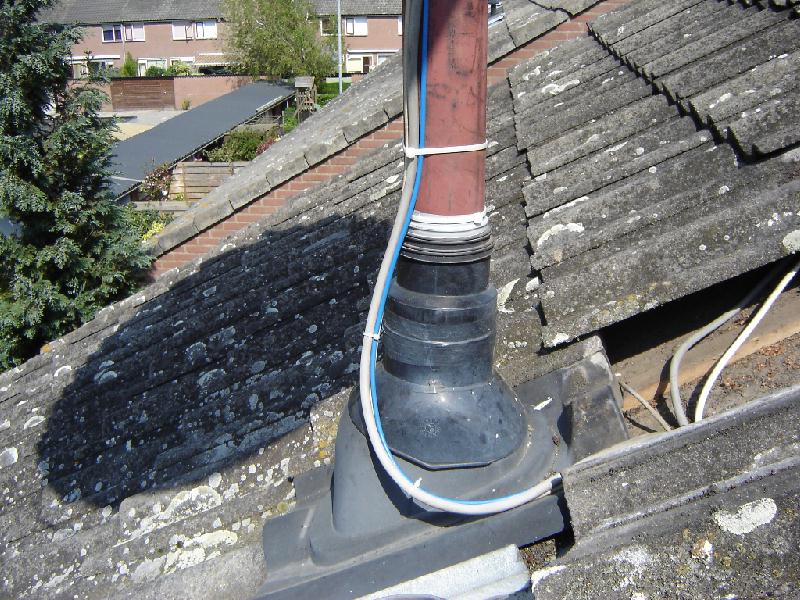

In de bijlage nog een foto:

Ehhmmm..... <img src="/forums/images/graemlins/grin.gif" alt="" /> <img src="/forums/images/graemlins/blush.gif" alt="" />

[Gast]

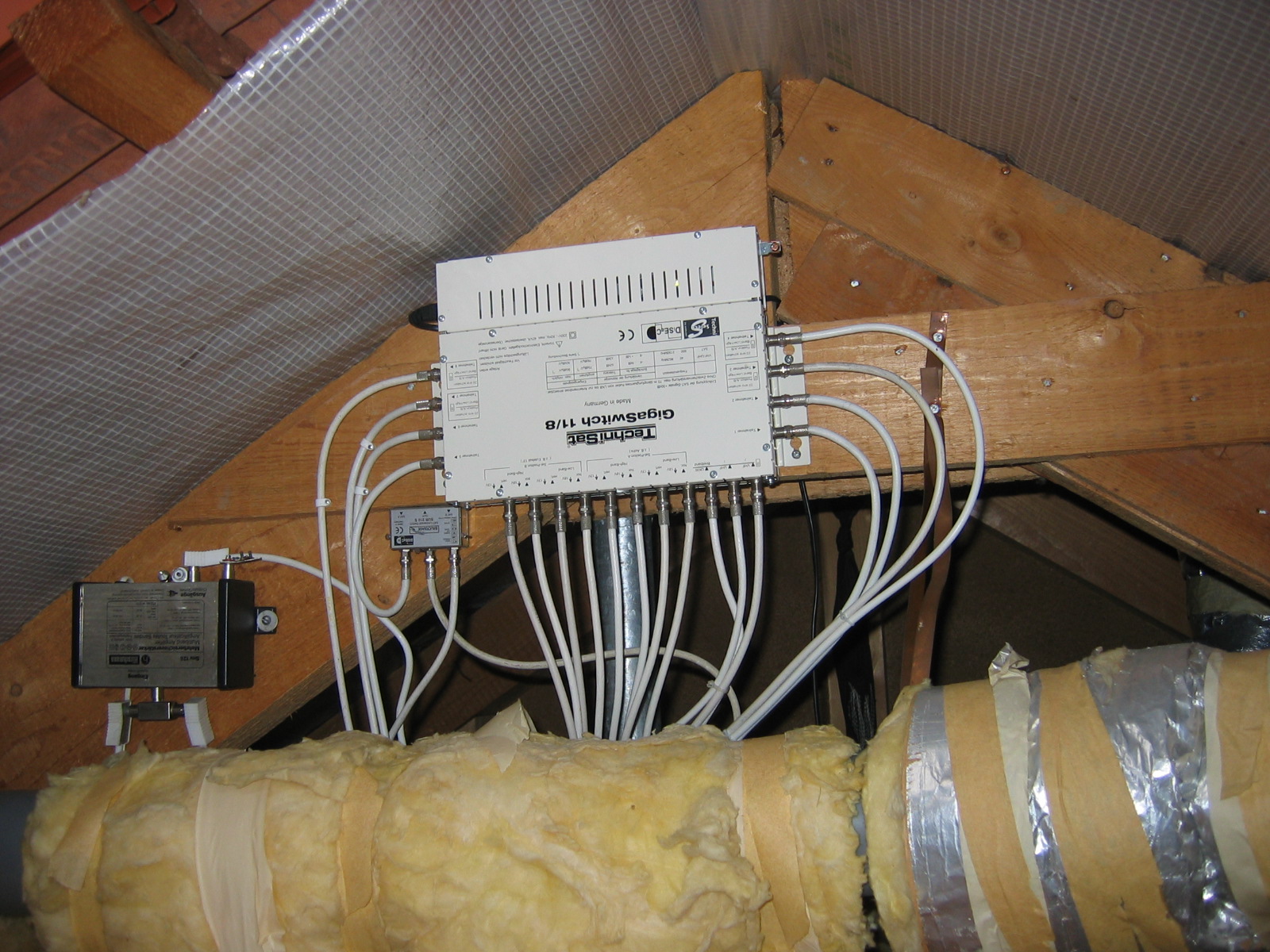

Nu dan. En bij dirt antwoord nog een foto van mijn switch.

Dan krijg je een idee hoeveel kabelzooi er door die pijpen moet.



Citaat:

Hoeveel pijpdikte en schotelgewicht mag er trouwens door 1 dakpan?

Er moet één dakpan, of een halve verwijderd worden. Daarvoor komt er een loden dakpan in de plaats. Dat is alleen de afdichting.

De werkelijke bevestiging zit onder het dak aan de dakspantenkonstruktie. Is zeer eenvoudig.

De pijpdikte is 2", oftewel ca 5 cm.

[Henksat]

Citaat:

Dan krijg je een idee hoeveel kabelzooi er door die pijpen moet.

Niet teveel van het goede de kabelboom welke horizontaal loopt te voorzien van 35 cm dik isolatie? <img src="/forums/images/graemlins/grin.gif" alt="" />

[Gast]

Ja..mijn kabeltjes tijn lekker warm ingepakt..!! <img src="/forums/images/graemlins/grin.gif" alt="" />



Grapje..dat zijn de afvoerontluchtingsbuizen. Zouden die niet geisoleerd zijn dan zijn ze drijfnat van het condens in de zomer. Is voorschrift hier.

[Henksat]

Voor mensen die interesse hebben in één van die bevestigingsystemen hier vermeld, bij een adresje bij onze oosterburen is dat spul allemaal voordelig te leveren. Ik heb privé hier ook al eens het één en anders besteld, dus voor dat adres PM me maar.

Verbaast mij overigens dat de Nederlandse groothandel dit spul helemaal niet levert of voorradig heeft.

[unison]

@ Henksat



Effe off topic. Is de Dreambox 600 PVR al leverbaar dan, of is het een test exemplaar. Zie je handtekening.

[Gast]

Citaat:

Verbaast mij overigens dat de Nederlandse groothandel dit spul helemaal niet levert of voorradig heeft.



Dat kan ik je uitleggen.

Ik ben in het oosten van het land opgegroeid. Deventer. Daar kon je bijvoorbeeld Markelo K7 & K54 destijds al op een natte vinger ontvangen.

Maar de mensen wilden ook Duitsland ontvangen. En daar had je echt hele hoge masten voor nodig. Zeker zo´n 6 tot 9 mtr. en nog hoger. En die werden dan boven op de nok van het dak geplaatst om maar zo hoog mogelijk te komen. Vastgezet met tuidraden..dubbel getuit zelfs.

Bij een flinke orkaan gingen er heel wat plat.

En zo´n konstruktie gaat nu eenmaal niet door een dakpan met "onder het dak" beugels.

Verder leent zich de nederlandse huizenbouw niet echt voor zo´n montage omdat meestal tot in de nok van het dak gewoont wordt.

Daarom heeft de vakhandel zulk mooi materiaal niet in vooraad.

Nu woon ik al sinds jaar en dag in Duitsland en zie hoe mooi dat hier opgelost is. Dus ik heb er gretig gebruik van gemaakt. Antenne-materiaal om van te watertanden.

Bij mij is de vliering een "Speicher"..het is een isolatie ruimte die de kou en warmte van de rest van het huis isoleert. Daarom heb ik helemaal geen probleem met die buizen en draden daar.

En van de buitenkant valt het nauwelijks op. Iedereen doet dat zo hier.

De dakpannen leveranciers leveren ook speciale doorvoer dakpannen in de juiste kleur voor deze oplossing. Braas bijvoorbeeld. Hier is de "Frankfurter" dakpan bijna standaard.

[Henksat]

Citaat:

@ Henksat

Effe off topic. Is de Dreambox 600 PVR al leverbaar dan, of is het een test exemplaar. Zie je handtekening.

Geen van beide, Wat het dan wel is: Humor.

Scherp overigens van je, staat er al een week <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Henksat]

Svetik, ik kreeg er eigenlijk mee te maken toen een familielid van mij net over de grens ging wonen. De installatie van zijn schotelinstallatie kwam natuurlijk bij mij terecht.

Omdat hij zijn huis heeft laten bouwen kreeg hij van de aannemer de tip deze constructie te plaatsen tijdens het dichtleggen van het dak.

Natuurlijk heeft hij hier gebruik van gemaakt dit te doen tijdens de bouw, echt een mooie en professionele oplossing.

Toen ben ik me ook eens gaan verdiepen in de materialen hiervoor welke in Duitsland gewoon standaard is.



Maar persoonlijk vindt ik wel dat als er een plaatsje is waar de schotel wat minder in het zicht staat heeft dat toch mijn voorkeur.

[Gast]

Het heeft ook te maken met het feit dat de verkabeling in Duitse huizen van het dak naar de kelder verlopen. Er is geen meterkast of kruipruimte zoals in NL. Zodoende lopen er bij mij 2 afvoerbuizen langs de schoorsteen naar de kelder waar ik alle kabels doorgetrokken heb.

Een kelder is het eigenlijk niet..een basement (souterain) zal ik maar zeggen. Er is gewoon daglicht en het is woonruimte.

Van mijn werkruimte in de kelder gaar er weer buizen naar mijn bureau in de tuin. Prima opgelost.

Zou ik de schotel ergens in de tuin hebben staan, dan had ik grote problemen met de kabelvoering gehad.

Ach en in het zicht staan valt wel mee. Het is in ieder geval een mooie afgewerkte oplossing als je dat van 2 schotels op het dak kan zeggen. <img src="/forums/images/graemlins/grin.gif" alt="" />

Oh ja..ik kom er makkelijk bij voor het instellen via het looprooster voor de schoorsteenveger.

[trust]

Met een rookgas-doorvoer en wat improvisatie kom je een heel eind .

[Tonskidutch]

ja en dan begint het

Zee Germanzz have great Teknollagies at tzeir Dizpozal <img src="/forums/images/graemlins/grin.gif" alt="" />



Citaat:

dat de verkabeling in Duitse huizen



ver- neen BEkabeling als er al een germanisme de kop ingedrukt mag worden?



je "speicher" is overigens een schoolvoorbeeld van extreem prutswerk inzake aanbrengen van isolatie..

en een paar strekkende meter isolatie deken is er ook nog vergeten (ligt niks te doen) op je vliering.



hopelijk heb je het adres van de Bauleiter nog <img src="/forums/images/graemlins/grin.gif" alt="" /> <img src="/forums/images/graemlins/grin.gif" alt="" />



mooie oplossing die pan doorvoer en de desbetreffende mastverankeringen die al 3 jaar terug werden geplaatst als afbeelding op ons forum.



cheers <img src="/forums/images/graemlins/grin.gif" alt="" />

[Jorgen]

@ iedereen, bedankt weer tot zover.

@ svetik, zeer veel dank voor je moeite!



Samengevat kom ik hier op uit:



Flink sterke pijp, waarvan grootste deel onder het dak zit, om schotel aan te hangen.

Bevestiging op vloer, danwel balkenconstructie, danwel beide. (Heb nog niet helemaal duidelijk wat nu de beste manier is. Maar dat kan ook door de tijd komen. (1 uur 23.))

Flinke plasticpijp om kabels door te voeren waar nodig.



Wat is trouwens beter/goedkoper: de bevestigingsspullen door de aannemer laten verzorgen, door de schotelboer (die de boel ook weer gaat richten), of...?





Ik zag ook ergens een foto (weet niet meer welke) waarbij de schotel bevestigd is aan de ene schuine zijde van het dak, maar de naar/over andere zijde uitkijkt (lees: gericht staat). Is dat toevallig zo, of zit daar een reden achter?

[jalza]

de Reden zal vermoedelijk zijn dat hij nu op het achter gedeelte van het huis staat .

en als je hem dus op de voorkant zet zal toch wat meer in het zicht zitten en dan heb je kans dat er wat moeilijker over gedaan wordt.

Door je omgeving natuurlijk.

Mensen willen graag wat te klagen hebben .
