2x 100mb LAN door 1 cat5e kabel ?

[PinkFlamingo]

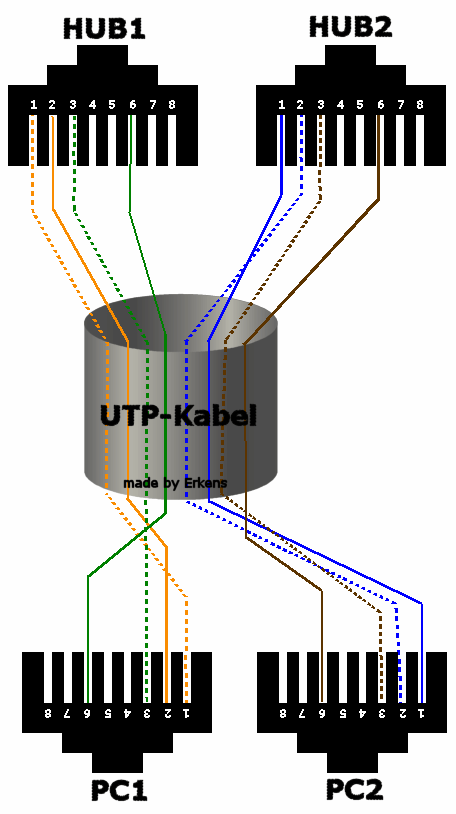

ik moet voor mooi eigenlijk 2 netwerken aansluiten door 1 kabel, nu heb ik het volgende gevonden :



echter, gaat dit ook lukken vanaf 1 switch, en dan ik mijn geval naar 2 c&c machines. de bedoeling is om met 1 draad weer uit te komen in een wandcontact doos(met 2 aansluitingen) en hier weer gewoon op te splitsen, zodat ik zowel met een patchkabel naar de ene machine kan en met een patchkabel naar de andere machine, en ze toch allebij met een anders ipadres kan benaderen ...

het hoeft niet hard te gaan (dus geen GBlan) als het maar werkt.



Wie weet of dit gaat werken ??

[theparasol]

werkt maar je moet heel strikt de aderkleuren uit het schema knippen/toepassen.

Dus niet denken ik kies mijn eigen kleurtjes als de nummertjes maar kloppen want dan gaat het dus niet werken.



Eigenlijk moet je dit helemaal niet willen maar als het echt niet anders kan dan moet het maar weer <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Misschien een domme vraag, maar wat maakt het uit of je nou bijvoorbeeld de blauwe draad met de oranje draad verwisselt dan? Of heeft dat met de getwiste paren te maken en storing?

[PinkFlamingo]

@The parasol



ik weet het liever niet, maar ja anders moet ik 2x een dikke 50 meter kabel trekken....



@maza

idd, storing/ruis van de ene draad op de ander, met als gevolg dat je netwerkkabel het niet doet of heel slecht doet

[bash!]

Je moet inderdaad paartjes hebben.. dus een getwist stelletje aders voor TX en voor RX.



Op pootjes 1,2,3 en 6 zitten RX en TX op een RJ45 stekker (bij een straight kabel). Je kan we andere kleuren gebruiken zolang je maar een aderpaartje gebruikt voor zowel RX als TX.



Het werkt goed overigens. Met name als je dit in een wandcontactdoosje verwerkt is het ideaal. Let wel op: Gigabit kan er niet meer overheen! deze gebruikt nl. alle aderparen.



Suc6!!



Gr



BaZ

[Pionewbie]

Dit werkt prima.

Ik heb het zelf ± 1 jaar geleden al met succes toegepast.



Tegenwoordig plaats ik liever een switch aan het einde van de kabel. Kost meer, maar is snel te doen en ik heb meteen meer aansluitingen.

[Gast]

Dat is inderdaad wel een flexibelere/betere oplossing. Moet je alleen wel rekening houden met "slechts" 50mbps per cnc machines bij volledige netwerkbelasting, tenzij je een gigabit lan hebt. Waar wordt de netwerkkabel precies voor gebruikt?

[PinkFlamingo]

om er programma's heen te sturen, al dan niet "per werk-opdracht"



dus hard hoeft het zekers niet te gaan

[DRG]

persoonlijk ben ik meer voor 1 centrale switch dan her en der losse switches.

maakt het troubleshooten makkelijker.



voor jou kabel probleem, hiervoor zijn kant en klare blokjes in de handel ,kijk bij de beter kabelboer <img src="/forums/images/graemlins/wink.gif" alt="" />

[borsjea]

Je kan ook overwegen om een extra switch/hub aan te schaffen.

Een simpele exemplaar kost tussen de 10 en 20 euro

[gerrit B]

gewoon een hubje of switch aan de andere kant hangen dan weet je zeker dat het goed zal werken.

Als je e.e.a volgens het schema aansluit zal het wel werken, maar je moet met een paar zaken rekening houden.

Ten eerste zoals hierboven al werd aangegeven de juiste ader/kleur op de juiste plaats want die aders zijn niet voor niets elk op een andere manier in elkaar getwist.

laat de twisting zo lang mogelijk in tact, dus alleen vlak bij de connector iets uit elkaar halen om aan te kunnen sluiten.

De kans bestaat dat als je beide poorten gelijktijdig gebruikt er storingen ontstaan.

en als laatste gebruik alleen 2 x data en niet 1 x telefoon en de andere data (zal ook niet werken als je ze zo aansluit)





suc6



Gerrit B
