[Xsat-410] voeding probleem na vervangen van Elco's.

[gamgra]

Hallo,



Misschien moet ik met dit probleem naar de "Rokende soldeerbout", maar op het Xsat forum zitten ook een paar ferme knapen die mij misschien verder kunnen helpen.



Na het (als electronische leek) succesvol vervangen van alle voeding Elco's uit mijn ene defecte Xsat 410, besloot ik om ook de Elco's van mijn tweede Xsat410 preventief te vervangen;



Wie scherts mijn verbazing, bij het het inschakelen van de tweede decoder een ferme knal, zekering F101?? is zwart geblakerd....



Op het eerste gezicht kan ik niet ontdekken wat IK fout gedaan heb, beide voedingen zijn volkomen gelijk en alle vervangen Elco's hebben de juiste waarde, EEN voeding werkt dus feilloos de andere ging bang.....!!!



Voordat ik overga tot het vervangen van de ingesoldeerde zekering (F101 T2A250V)zou ik graag wat advies hebben, waar eerst te beginnen.



PS

Hoewel ik electronisch een leek ben kan ik wel een aardig stukje solderen, ik heb dus geen Tin gemorst of zo.



gamgra

[Gast]

Zomaar is dat moeilijk te zeggen.

Lille (Frankrijk) is niet zo ver van Zeeuws Vlaanderen, je zou Kimomo een bezoek kunnen brengen maar daar moet je geen NL verwachten.

[gamgra]

Hoi Pipeline,



Ja het leek zo easy...

Met alle respect voor KIMOMO, maar Ik vermoed dat er hier ook wel een paar "kraks" tussen zitten die een mogelijke oplossing kunnen aandragen.



Toch bedankt voor je reactie.



gamgra

[Gast]

Meet even alle diodes door.



1-tje is er mogelijk doorgeslagen (meet 0 ohm in beide richtingen); wil helaas wel eens spontaan gebeuren bij de xsat410.



Je hebt in ieder geval de onboard zekering gevonden; knap werk !



P.s.

test je voedingspintje even los, zonder hele tuner eraan.

stuur me even pm met email-adres en ik stuur je raparatietips

[gamgra]

@DSR9500,



Je reparatie-tips heb ik reeds in bezit, die ga ik waarschijnlijk hard nodig hebben.



Zoals ik eerder al verteld heb, ben ik een leek op gebied van electronica, dus alle hulp is welkom.



Wat de Diodes betreft: Erik, bedankt voor de TIP.



Ik heb er inmiddels een aantal doorgemeten, twee stuks zijn waarschijnlijk defect,

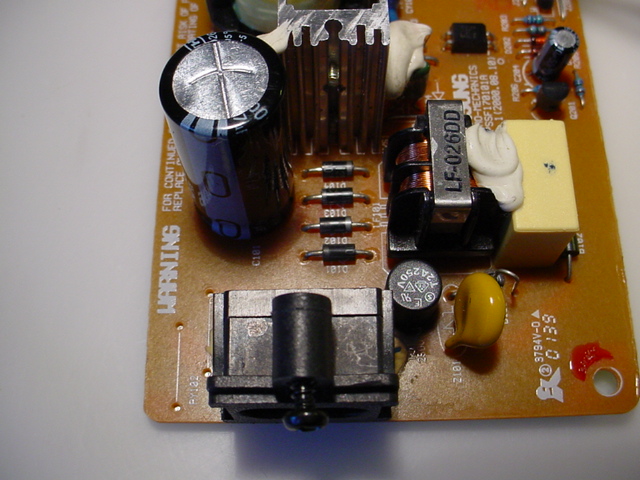

Een Diode laat stroom door van EEN zijde of niet? indien dit een gegeven is zijn er twee van de vier (zie bijlage) defect.



Intussen controleer en ontdek/leer ik rustig verder.



gamgra

[Seca3]

Hallo Gamgra,



Het lijkt erop dat je de grote elco verkeerd om hebt zitten afgaande op de foto in je bijlage.

De 'min' zit normaal aan de kant van het koellichaam, en zo te zien op de foto kijk ik er vanaf de verkeerde kant tegenaan.

Hij staat ook bol vanwege de kortstondige hoge stroom die er heeft gelopen, die naast de elco tevens een paar diodes om zeep heeft geholpen zoals je al aangaf.

Advies: vervang alle 4 de diodes en uiteraard de elco, misschien heb je geluk dat de schade beperkt is en dat de voeding hierna nog werkt.



Succes!



Seca3

[gamgra]

Hallo Seca3,



Kijk, dat zijn dingen die mij vooruit helpen, slordig werk dus, maarja wist ik veel, achteraf zie ik duidelijk dat er een teken ) op de print staat, licht blauwe lijn is dus de Min (-).



Inmiddels heb ik de 4 Diode's en de zekering er uit gehaald, hierbij ga ik goed opletten bij het plaatsen.



Wat zei ik, een leek, zeg maar gerust een prutser...



bedankt.

gamgra

[Gast]

Al doende leert men.

Als ik zoiets bij een klant probeer kan ik daarna waarschijnlijk een technieker sturen. <img src="/forums/images/graemlins/wink.gif" alt="" /> (echt gebeurd)

[gamgra]

Hallo All,



Na het vervangen van de 4 Diodes, de fout geplaatste Elco en de defecte zekering draait de decoder weer naar behoren.



Vooral de scherpe blik en advies van @Seca3 heeft mij behoed voor verdere stommiteiten.

Samengevat durf ik te zeggen dat er hier veel geleerd werd de laatste 48 uur.



bedankt.



gamgra

[Gast]

D'r is niks zo leuk als zelf je apparaat weer repareren.



Gefeliciteerd.



Maar lees ook nog even blz 12 van m'n document.

Je hebt nu nl de elco weer in z'n oude positie staat en dat is dicht tegen het koellichaam.



Zie m'n tekst ..... p.s. de elco is dan dus WEL gedraaid <img src="/forums/images/graemlins/smirk.gif" alt="" />



Kheb vanavond ook preventief de elco positie aangepast.



Downweg 180 gedraaid om 1 pin zodat ie nu wat verder van de koelrib af zit.



Eerst dus even uitgesoldeerd.

Daarna 180 draaien de andere pin 90 graden omgebogen

Draadje eraaan (oranje draad) naar de eigenlijke aansluitpunt van de originele locatie.



De foto maakt eea denk ik duidelijker.



[gamgra]

Hoi Erik,



Ik heb je document reeds enkele malen doorgesnuffeld, het idee om de Elco weg te draaien lijkt mij nu, met mijn opgedane ervaring, wel doenlijk.

Ga die modificatie binnenkort op beiden Xsat 410 decoders uitvoeren.

Moet de voeding nogmaals aanpassen, heb namelijk een tijdelijke oplossing gebruikt voor de zekering, de originele T2a 250 V was lokaal niet beschikbaar.



Trouwens nog bedankt voor je hulp.



gamgra

[Its_Johan]

Hallo,



Aangezien ik hier met twee (vooralsnog goed werkende) xsat410 zit zou ik ook bet wel dat document willen hebben. Is het mogenlijk dit te ontvangen. Je weet maar nooit !

Of is het t document "Voedingsprobleem – opstarten", deze heb ik al.....

[Gast]

T'is m'n document VOEDINGSPROBLEEM bijna 2,5 Mb



Stuur maar even PM met emailadres, want kheb die van jou niet meer bij de hand ;-)



p.s. staat nu ook in de yahoo nieuwsgroep <img src="/forums/images/graemlins/grin.gif" alt="" />

[gamgra]

Hallo Johan,



Ja, het document in mijn bezit is inderdaad "Voedingsprobleem opstarten".



Hoewel mijn ene Xsat geen kuren vertoonde heb ik toch preventief alle Elco's vervangen zoals je hierboven zelf hebt kunnen lezen, tevens wat bijkomende spullen vanwege slordigheden mijnerzijds.



Ik kan je aanraden om bij je eerst volgende bestelling bij C*N**D een handvol Elco's aan te kruisen, indien je alle Elco's vervangt komt het totaal amper op 2 Euro per voeding.



gamgra

[Its_Johan]

Bedankt, Dan heb ik inderdaad het document al in mijn bezit.

Maar vanwaar het 'preventief' vervangen.... is het dan zo dat indien de elco's de geest geven hierdoor er grotere schade aangericht kan worden. Of is reparatie/vervanging dan nog altijd mogenlijk.



Wat ik momenteel wel heb, en alleen op de nederlandse zeners/radio, dat ik 'knerspen' heb voor de eerste 20-30 seconden. Daarna alles ok....dus een opwarm probleem ?

Hetgeen waarschijnlijk ook op een begin van verlopen elcos wijst ?



Citaat:

p.s. staat nu ook in de yahoo nieuwsgroep

Daar ben ik (en vele andere) al lang niet meer geweest !
