Electriciteitsvraagje

[Gast]

Beste mede-satters,



Hopelijk kunnen jullie me helpen, want ik krijg het niet voor elkaar. Zal eerst wat info geven, zodat e.e.a. hopelijk duidelijk wordt. In de woonkamer en boven de eettafel heb ik een lichtpunt. Daarnaast heb ik in een wand voorzieningen getroffen voor twee afzonderlijke schakelaars, zodat de mogelijkheid bestaat om beide lichtpunten onafhankelijk van elkaar aan en uit te kunnen zetten.



Nu heb ik gezien dat er vanuit het plafond 1 bruine en 2 zwarte draden komen. De zwarte zijn de zogeheten schakeldraden(?) en de bruine zorgt voor stroomaanvoer. Tot zover kan ik het volgen. Inmiddels heb ik dus wel 2 schakelaars maar weet even niet welke ik waarmee moet verbinden. Heb al van alles geprobeerd. De schakelaars bieden de mogelijkheid voor het aansluiten van draden. 2 voorzieningen aan de "bovenkant" en 4 aan de "onderzijde".



Ik kan me verder zo voorstellen dat ook beide schakelaars nog met elkaar verbonden dienen te worden, maar zoals gezegd, mij is het nog niet gelukt.

Iemand enig idee???

[Ron]

http://www.natuurwetenschappen.nl/modules.php?name=News&file=article&sid=795

Ofwel, naar de lamp gaat één schakeldraad en één NUL.

Tussen de schakelaars 2 schakeldraden.

"Iemand" heeft het dus bij jou totaal verkeerd aangelegd.



Ron

[Gast]

Ron, bedankt voor je reactie. Had deze link i.d.d. ook al gevonden via een klusforum. Werd er helaas niet wijzer van. Ben bang dat ik alleen maar 1 schakelpunt met 2 schakelaars kan aansluiten. En het was juist de bedoeling om er 2 dimmers te plaatsen.



Ik ga nog wel even stoeien, en ja, stroom is eraf...

[Ron]

Als alle VD draad gewoon in de buizen ligt, kun je een trekveer en wat VD halen en trek je de boel gewoon opnieuw. 2 dimmers gaat niet, of er zouden wisseldimmers moeten bestaan.



Ron

[Gast]

Misschien heb je hier wat aan.

[Gast]

Anders bekeken

vanuit jouw centraaldoos in de plafond moet je de volgende draden hebben

zwart,bruin,blauw,geel/groen.

de bruine is de fase deze zorgt voor de stroom op de schakelaar.uitgang schakelaar moet zwart komen.dus per lamp heb je bruin en zwart nodig in de buis naar de schakelaar.

nu wil je 2 schakelaren dus 2 x zwart is correct.

alleen heb je een dubbele inbouwdoos nodig omdat 2 dimmers niet in 1 doos passen.nu neem je bv lamp 1 en daar ga je naar toe met 1 zwart van de schakelaar en blauw (nul) en aarde (deze laatste 2 vertrekken vanuit de centraaldoos)en dit herhaal je met de 2e lamp en voila light

[Gast]

Zoiets ?



zie bijlage

[Nowtv]

Schakeling.

Beide lampen hebben een blauwe draad, dit is de Nul draad.

Beiden lampen kunnen als het een recente installatie is ook een Geel-Groene draad hebben, dit is de Aarde.

Dan heb je voor iedere lamp die je apart wilt schakelen een Zwarte schakeldraad nodig.



Vanaf de lichtpunten naar de schakelaar dient dan te lopen als het alleen schakelaars zijn er geen wandcontactdoos, een Bruine draad dit is de Fase.

En de twee zwarte schakeldraaden.

Als jij lampen hebt gemonteerd, en de zwarte stuk voor stuk tegen de bruine draad houd, zullen de lampen behorende bij de zwarte draad gaan branden.



Nu bij de schakelaar.

Het kan zijn dat je een verkeerde schakelaar hebt.

Er zijn namelijk kruisschakelaar, dubbelpolige schakelaars, wisselschakelaars, en enkelpolige schakelaars, en dubbelk wissen, of wissel enkelpolig.



Er vanuit gaande dat je twee schakelaars hebt, is het even een kwestie van testen, normaliter is bij de meeste de fase rood op er staat een ingaande pijl of een P bij.

De andere zijde is meestal zwart, of met uitgaande pijltjes.

Als je er niet uitkomt laat het weten dan zal ik kijken of ik het duidelijker kan maken voor je.



Succes, en pas op !!

En we gaan ervan uit dat de twee lampen uit de zelfde centraal doos komen, dus dat het de zelfde groep betreft.

[Con]

Dit is het schema, het meest elementaire.

Zorg wel dat je de juiste schakelaars hebt.





HG CC

[leo1949]

Een hotelschakeling noemen ze dit Con. <img src="/forums/images/graemlins/cool.gif" alt="" />



En zo werkt een HOTELSCHAKELAAR met 3 schakelaars. (2x enkelpolig wissel en 1 kruisschakelaar) <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />



Door meerdere kruisschakelaars te gebruiken kun je tot het oneindige doorlussen. <img src="/forums/images/graemlins/tongue.gif" alt="" />





Leo

[Big fellow]

Volgens mij wordt er hier niet goed gelezen.

De topic starter verteld toch duidelijk dat hij 2 lichtpunten heeft die hij wilt bedienen door middel van 2 schakelaars....



Ik zal het heel eenvoudig proberen uit te leggen;



Je schrijft dat je 2 aansluitingen hebt aan de bovenkant van de schakelaar, en 4 aan de onderkant. Dat klinkt als een dubbelpolige wissel schakelaar.

Hoe aan te sluiten; De bruine draad in een van de aansluitingen aan de bovenkant. Dan de zwarte draad van een van de lampen aan de onderkant, maar aan dezelfde zijde als de bruine draad zit, aansluiten. Stel je noemt de bovenste aansluitingen (van links -> rechts) P1 en P2, en de onderste aansluitingen A, B, C, D, dan moet je als je de bruine draad op P1 zet, de zwarte aansluiten op A of B.



Dan aan de lamp zijde de zwarte draad gebruiken, en de blauwe draad. De blauwe draad heb je niet nodig bij je schakelaar, dus daarom zit hij daar niet.



Als je nog vragen hebt, laat het dan even weten.



Big fellow

[guykers]

@ Big fellow

zo las ik het ook.



Alleen moet er aan de bovenzijde nog een doorlus naar de 2de schakelaar gelegd worden.



De 2 aansluitpunten boven, indien deze aan dezelfde zijde zitten (5-10 mm van elkaar verwijderd),

zijn meestal als brug uitgevoerd, dwz een voor inkomend ander voor uitgaand voor doorlussing.



suc6

en opschieten, want het wordt al donker.

[Gast]

Big fellow, denk dat je de juiste oplossing hebt aangedragen, maar zoals guykers al aangeeft...het wordt al donker. Ik ga het morgen wederom proberen, mocht het niet lukken, zal ik het zeker melden.



Dank voor zover. En met kaarsen is het ook best gezellig hoor, haha..

[Gast]

Het is gelukt hoor. Vraag me niet hoe, maar ik denk zelf dat ik in verwarring ben gebracht van een schakeldraad wat van de ene schakelaar naar de andere liep, met als achterliggende gedachte zorg te dragen voor het doorlussen. Inmiddels kan ik dus beide lampen afzonderlijk van elkaar aan en uit schakelen.



Een ieder bedankt voor het meedenken!

[Gast]

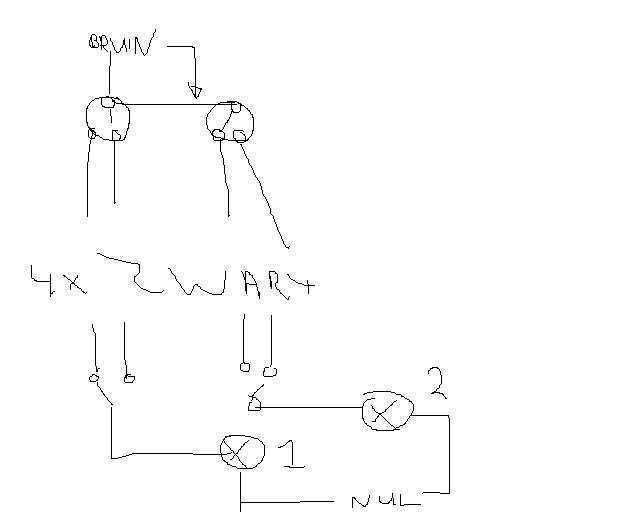

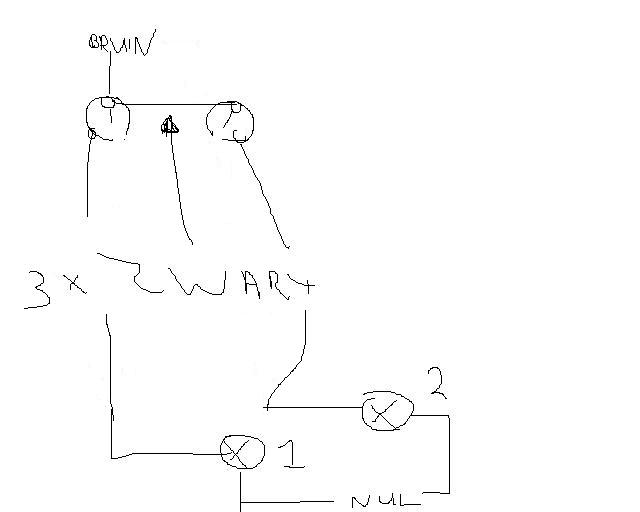

Zo ?
